Грунтозаборное устройство землесосного снарядав п 1 -5• i ч fi i • • = t 3 i i -а йш1 i. y. ui 5у
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 428066
Авторы: Кузнецов, Новосибирский, Пименов, Рощупкин, Цернант
Текст

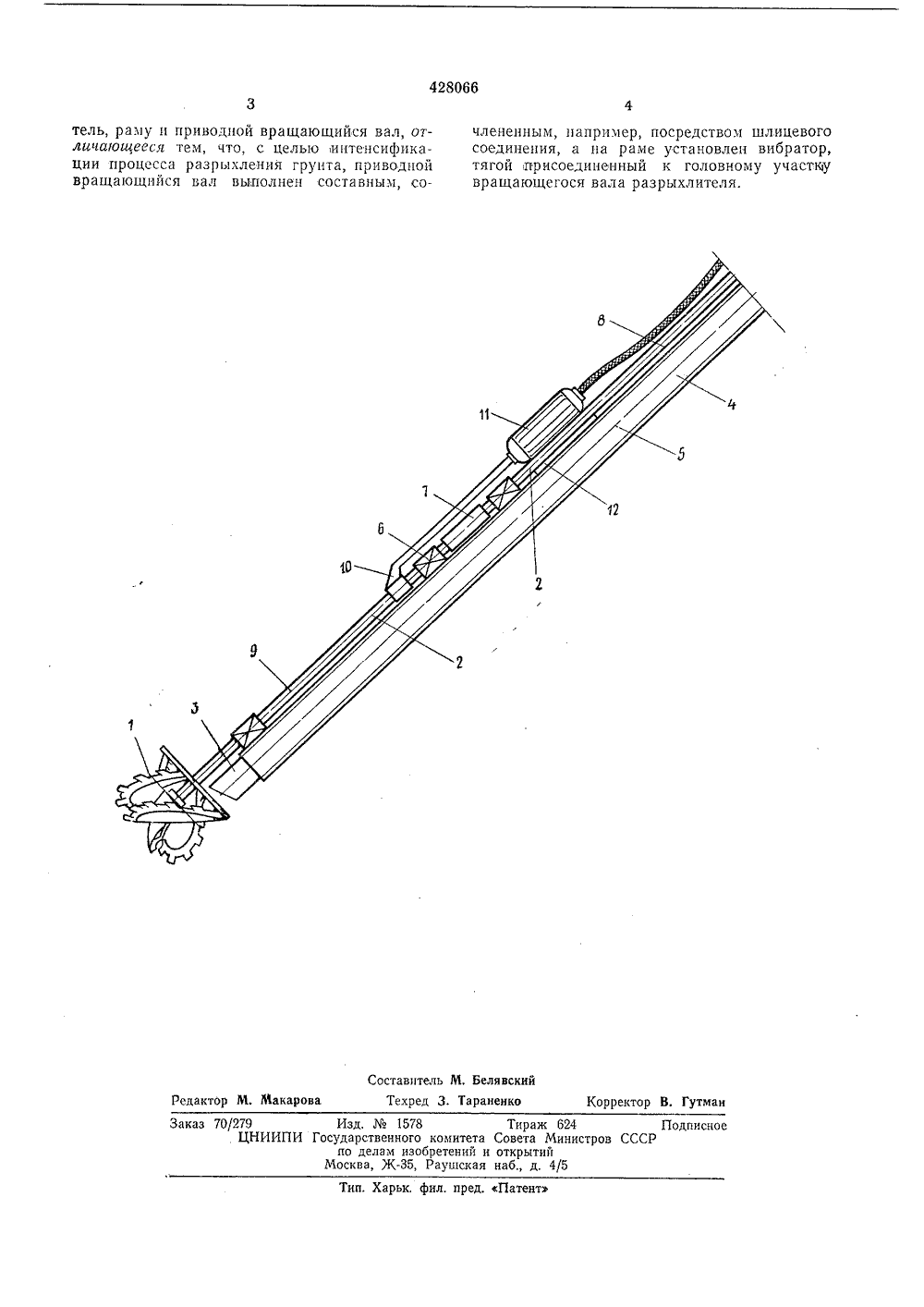

ц 428066 ОПИСАНИЕИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик,71 (2 вки Ле Государственный комитетСовета Министров С 6 СРва делам изобретенийн открытий.В,Р н, А. А. Цернант, В. Т, Пименои Ю. М. Кузнецов ирский филиал Всесоюзного научноого института транспортного строительства Новос сследователь71) Заявите 54) ГРУНТОЗАБОРНОЕ УСТРОЙСТ ЗЕМЛЕСОСНОГО СНАРЯДА 2 нное гр Изобретение относится к области производства землялых работ апособом гидромеханизации.Известны груптозаборные устройства землесосных снарядов, включающие фрезерный разрыхлитель, раму и приводной вращающиися вал. Известные устройства осуществляют разработку плотных и прочных грунтов или за счет внедрения зуба фреза, или за счет вибрации поверхностных слоев вибрационными разрыхлителями.Для этого, приводной вращающийся вал выполнен составным, сочлененным, например, посредством шлицевого соединения. А па раме установлен вибратор, тягой присоединенный к головному участку вращающегося вала разрыхлителя.С целью интенсификации процесса разрыхления плотных и прочных грунтов в предложенном устройстве приводной вращающийся вал выполнен составным, сочлененным, например, посредством шлицевого соединения, а на раме установлен вибратор, тягой присоединенный к головному участку вращающегося вала разрыхлителя.На чертеже показано предложе унтозаборное,устройство, вид сбоку.Устройство включает фрезерный разрыхлитель 1 с валом 2 и всасывающий наконечник 3 всасывающей трубы 4, размещенные на раме 5. Приводной вал фрезы, вращающийся в подшипниках 6, выполнен составным, сочлененным, например, посредством шлпцевого соединения 7, передающего вращение от ос новного участка 8 головному участку 9. К головному участку вала присоединена тяга 10 от вибратора 11 с амортизационным основанием 12, установленным на раме б.Работает устройство следующим образом.Раму 5 опускают в забой. От привода, размещаемого, как у обычпото фрезерного раз.рыхлителя, на заднем конце рамы через участки 8 и 9 вращение передается фрезерному разрыхлителю 1. Включается вибратор 11, Через тягу 10 вибрация передается участку 9 вала, а от него фрезерному разрыхлителю.Шлицевое соединение 7 позволяет передать крутящий момент с невибрируемого участка 8 вала фрезы на вибрируемый участок 9.Вибрация фрезерного разрыхлителя подводится к грунту забоя.,За счет папильонирования слева направо и справа налево производится разработка грунта. Разрыхленный грунт засасывается всасывающим наконечником 8, поступает во всасывающую трубу 4, а по ней в землесос и т. д. Предмет изобретения 30 Грунтозаборное устройство землесосног снаряда, включающее фрезерный разрыхли428066 члененным, например, посредством шлицевого соединения, а на раме установлен вибратор, тягой присоединенный к головному участку вращающегося вала разрыхлителя. Составитель М, Белявский ктор М. Макарова Техред 3. Тараненко Корректор В. Гутмказ 70/279 Изд.1578 Ти ЦНИИПИ Государственного комитета Сове по делам изобретений и откр Москва, Ж, Раушская наб., Тип. Харьк, фил, пред. Патен тель, раму и приводной вращающийся вал, отличающееся тем, что, с целью интенсификации процесса разрыхления грунта, приводной вращающийся вал выполнен составным, соаж 624 Подписноа Министров СССРтийд. 4/5
СмотретьЗаявка
1721000, 18.11.1971
Д. В. Рощупкин, А. А. Цернант, В. Т. Пименов, Ю. М. Кузнецов, Новосибирский филиал Всесоюзного научно исследовательского института транспортного строительства
МПК / Метки
МПК: E02F 3/92
Метки: грунтозаборное, землесосного, йш1, снарядав, •5»
Опубликовано: 15.05.1974
Код ссылки
<a href="https://patents.su/2-428066-gruntozabornoe-ustrojjstvo-zemlesosnogo-snaryadav-p-1-5-i-ch-fi-i-t-3-i-i-a-jjsh1-i-y-ui-5u.html" target="_blank" rel="follow" title="База патентов СССР">Грунтозаборное устройство землесосного снарядав п 1 -5• i ч fi i • • = t 3 i i -а йш1 i. y. ui 5у</a>
