Уплотнительное приспособление к устройству для гуммирования внутренних поверхностей труб

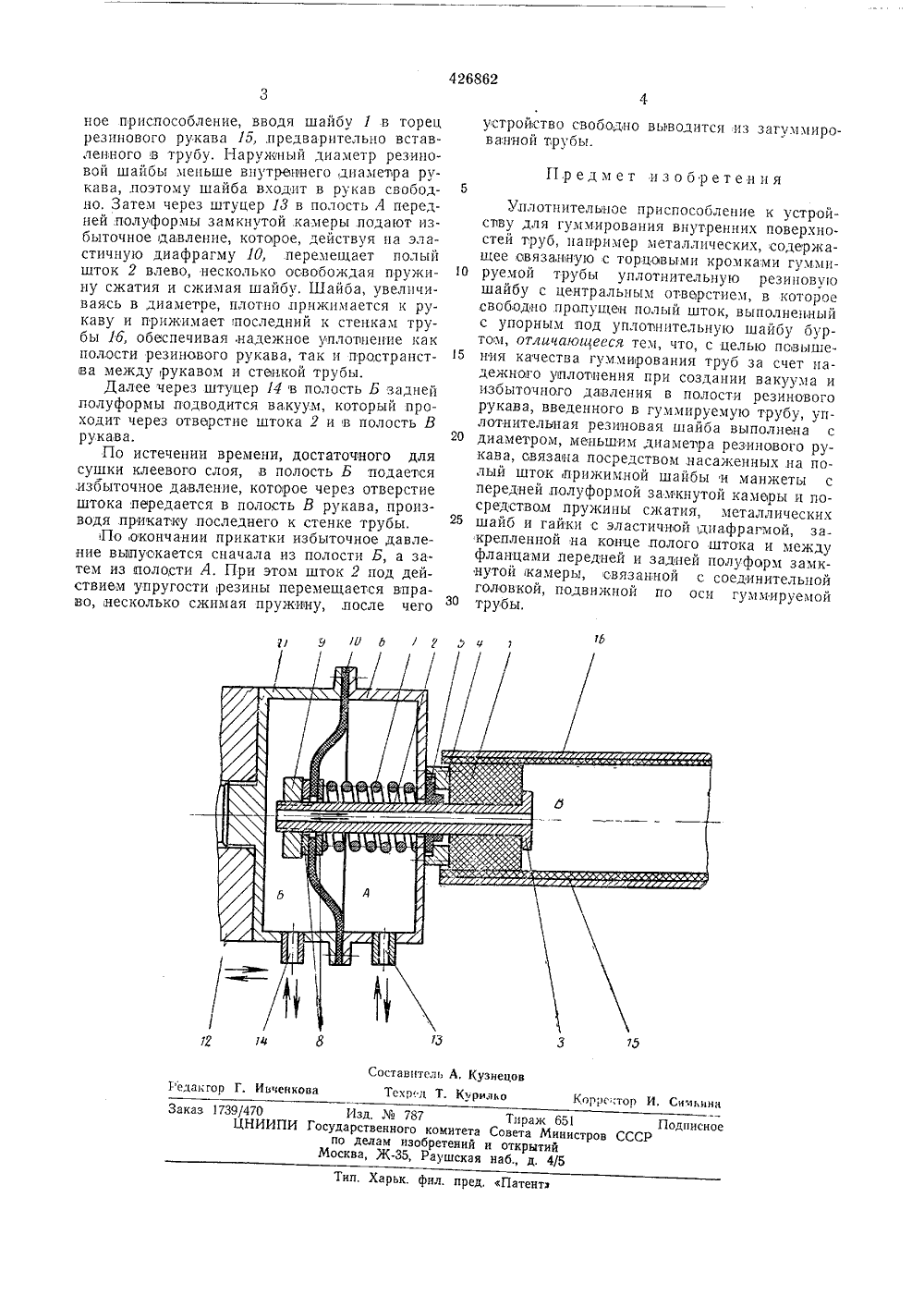

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ 114268 б 2 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства -840687/23-5 явлено 26.10.72 (21 51) М. Кл. В 29 Ь 9/1 В 32 Ь 15/06.Савета Ыинистрав СССРаа делам изабретенийи аткрытий678.059 л, ,06:621.643 (088.8) убликовано 05.05.74, Бю четень17 писания 13.02,7 тикова 1 лн ат, Бурак и Р. Н м 1) Заявитель ПЛОТНИТЕЛЬНОЕ ПРИСПОСОБЛЕНИЕдСТРОЙСТВУ ДЛЯ ГУММИРОВАНИЯНУТРЕННИХ ПОВЕРХНОСТЕЙ ТРУБ 2 работает соедини- тнительИзобретение, относится к оборудованию заводов резинотехнической промышленности, в частности к приспособлениям для уплотнения резинового рукава, введенного в гуммируемую трубу.Известны уплотнительные приспособления к устройствам для гуммирования внутренних поверхсностей труб, например металлических труб, содержащие связанную с торцовыми кромками гуммируемой трубы уплотнительную резиновую шайбу с центральным отверстием, в которое свободно пропущен, полый шток, вылол 1 ненный с упорным под уплотнительную шайбу буртом.В известных уплотнителыных приспособлениях пе обеспечивается качественное гуммирование труб.Цель изобретения - повышение качества гуммирования труб за счет надежното уплотнения при создании вакуума и изоыточного давления в полости резинового рукава.Это достигается тем, что уллотнительная резиновая шайба выполнена с диаметром, меньшим диаметра резинового рукава, связана посредством, насаженных на полый шток прижимной шайбы и манжеты с,передней полуформой замкнутой камеры и посредствохт пружины сжатия, металлических шайб и гайки с эластичной диафрагмой, закрепленной ца конце полото штока и между фланцами передней и задней полуформ замкалутой камеры, связанной с соединительной головкой,подвижной по оси гуммируемой трубы.На чертеже изображено предлагаемое уп 5 лотнительное приспособление и гуммируемаятруба, продольный разрез,Уплотнительное приспособление состоит пзуплотнительной резиновой шайбы 1 с центральным отверстием, в которое свободно про 10 пущен полый шток 2. Свободный конец штока снабжен буртом 3. Уплотнительная резиновая шайба вьвполнена с наружным диаметром, несколько меньшим внутреннего диаметра резивлового рукава, связана посредствомЪ насаженных на,полый шток 2 прижимнойшайбы 4 и манжеты 5 с передней полуформой б замкнутой камеры, а посредством пружины 7 сжатия, металлических шайб 8 и гайки 9 с эластичной диафрагмой 10. Последняя20 закреплена между фланцами передней 6 изадней лолуформ 11 замкнутой камеры.Замкнутая камера связана с соединительной голодовкой 12, подвижнлой по оси гуммируемой трубы. Передняя полуформа б замкнутой25 камеры имеет штуцер 18 для подвода избыточного давления. Таким же штуцером 14снабжена и задняя полуформа 11.Уплотнительное приспособлениеследующим образом. При помощи30 тельной головки 12 перемещают упло426862 устройство свободно выводится из загуммированной трубы. Уплотнителыное приспособление к устройсгву для гуммирования внутренних поверхностей груб, например металлических, содержащее,овязанную с торцовыми кромками гуммируемой трубы уплотнительную резиновую шайбу с центральным отверстием, в которое свободно пропущен полый шток, выполненный с упорным под уплоънительную шайбу буртом, отличающееся тем, что, с целью повышения качества гуммирования труб за счет надежного уплотнения при создании вакуума и избыточного давления в полости резинового рукава, введенного в гуммируемую трубу, уплотнительная резиновая шайба выполнена с диаметром, меньшим диаметра резинового рукава, связана посредством насаженных на полый шток прижимной шайбы и манжеты с передней .полуформой замкнутой камеры и посредством пружины сжатия, металлических шайб и гайки с эластичной диафрагмой, за крепленной на конце .полого штока и между фланцами передней и задней полуформ замкнутой камеры, связанной с соединительной головкой, подвижной по оси гуммируемой трубы./д б 7 Г 12 14 Составители А, Кузнецов Техред Т. Карильо Редакгор Г. Иввенкова Коррс;тор И. Снмввна Заказ 1739/470 Изд,787 ЦНИИПИ Государственного комитета по делам изобретений Москва, Ж, РаушскаяТип, Харьк. фил. пред, Патентз ное приспособление, вводя шайбу 1 в торец резинового рукава 15 предварительно вставленного в трубу. Наружный диаметр резиновой шайбы меньше внутреннего,диаметра рукава, поэтому шайба входит в рукав свобод но. Затем через штуцер 18 в полость А передней полуформы замкнутой камеры подают избыточное давление, которое, действуя на эластичную диафрагму 10, перемещает полый шток 2 влево, несколько освобождая пружи О ну сжатия и сжимая шайбу. Шайба, увеличиваясь в диаметре, плотно, прижимается к рукаву и прижимает последний к стенкам трубы 1 б, обеспечивая надежное уплопнение как полости резинового рукава, так и пространст на между рукавом и стенкой трубы.Далее через штуцер 14 в полость Б задней полуформы подводится вакуум, который проходит через отверстие штока 2 и в полость В рукава.По истечении времени, достаточного для сушки клеевого слоя, в полость Б подается ,избыточное давление, которое через отверстие штока передается в полость В рукава, производя прикатку последнего к стенке трубы,По,окончании прикатки избыточное давление выпускается сначала из полости Б, а затем из полости А, При этом шток 2 под действием упругости резины перемещается вправо, несколько сжимая пружинупосле чего Предмет изобретения Тираж 651 Подписное Совета Министров СССР и открытийнаб., д. 4/5
