Устройство для контроля параметров электропечив п т б -•”ч л u т -п ” у т i qiru; 1. i l, i.; v. -r5ija
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 426125
Авторы: Изобретени, Леко, Юхнов
Текст

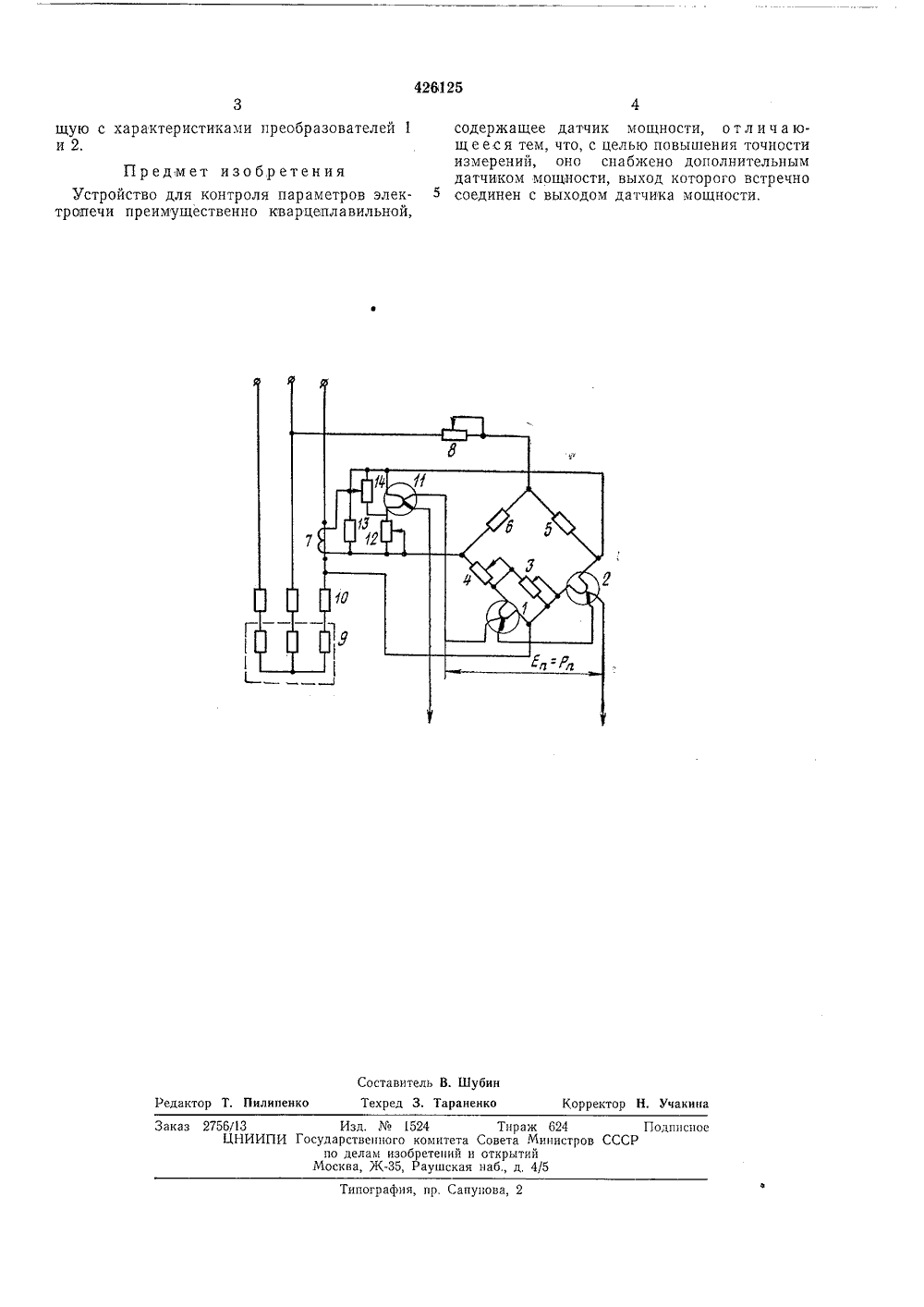

О П И С А Н И Е (и) 426125ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскии Социалистинеских Реслублик(22) Заявлено 06.06.72 (21) 1792307(29-33 1. Кл. Г д 19,00 единением заявкиСосударстеенныи комитетСовета МинистРов СССРдо делам иэооретенийи откРытий(32) При Опублик ет 3) УДК 666.9.04(08816 но 30,04.74. Бюллетень ата опубликования описания 14.10.74(54) УСТРОЙ ДЛЯ КОНТРОЛЯ ПАРАМЕТРОЛЕКТРОПЕЧИ,Цг 1 и нагревателя 9 и потерьи с соп отивлением 1 жом.Устройство сост содержащего пре (квадраторы) 1 и 6, включенные по зующие сигнал от сигнал напряжени щий через регули ЭДС,величина оит из датчика мощности, образовательные элементы 2, сопротивления 3, 4, 5 и мостовой схеме и преобратрансформатора тока 7 и я на шинах печи, поступаюруемое сопротивление 8 в которой пропорциональна Изобретение относится к технике регулирования электрических печей, например, кварцеплавильных с графитовым нагревателем.Известно устройство для контроля параметров печи сопротивления, содержащее датчик мощности.Недостатком известного устройства является то, что выходной сигнал датчика пропорционален суммарной мощности нагревателя и мощности потерь электрической сети, что при изменяющемся сопротивлении графитового напревателя вносит искажение до 17% при регулировании по мощности процесса в кварцеплавильной печи.Цель изобретения - повышение точности измерений параметров нагревателя,Поставленная цель достигается тем, что предлагаемое устройство снабжено дополнительным датчиком, выход которого встречно соединен с выходом основного датчика мощности.Сущность изобретения поясняется . чертесумме мощностеи в электрической сет р 0 (Е=Р).Дополнительный датчик мощности состоит из преобразовательного элемента (квадратора) 11 и переменного сопротивления 12, Напряжение на дополнительный датчик снимается с сопротивления нагрузки 13, включенного в обмотку трансформатора тока 7.Устройство работает следующим образом.С выхода преобразователя 11 снимается ЭДС, пропорциональная квадрату тока, протекающего через сопротивление 10 электрической сети. Так как сопротивление электрической сети величина практически постоянная, то множитель сопротивления 10 реализуется установкой тока преобразователя с помощью псременного сопротивления 12. В этом случае ЭДС на выходе преобразователя 11 будет пропорциональна мощности потерь в электрической сети (Е.=Р,) и согласована с величиной напряжения Е, снимаемого с преобразователей 1 и 2.При встречном соединении выхода дополнительного датчика мощности с выходом основного датчика мощности выходной сигнал будет пропорционален мощности нагревателя печи без потерь в электрической сети (Е - Е,=Е =Р). Переменное сопротивление 14 позволяет получать вольтамперную характеристику преобразователя 11, совпадаю426125 Составитель В. ШубинТехред 3. Тараненко Редактор Т. Пилипенко Корректор Н. Учакипа Заказ 2756/13 Изд. Ме 1524 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 5 К, Раушская паб., д. 4/5Типография, пр. Сапунова, 2 щую с характеристиками преобразователей 1и 2. Предмет изобретенияУстройство для контроля параметров электропечи преимущественно кварцеплавильной,содержащее датчик мощности, о т л и ч а ющ е е с я тем, что, с целью повышения точности измерений, оно снабжено дополнительным датчиком мощности, выход которого встречно соединен с выходом датчика мощности.
СмотретьЗаявка
1792307, 06.06.1972
изобретени В. Н. Шубин, В. Леко, Б. Г. Юхнов
МПК / Метки
МПК: F27D 19/00
Метки: qiru, r5ija, параметров, ч•, электропечив
Опубликовано: 30.04.1974
Код ссылки
