Номер патента: 422069
Текст

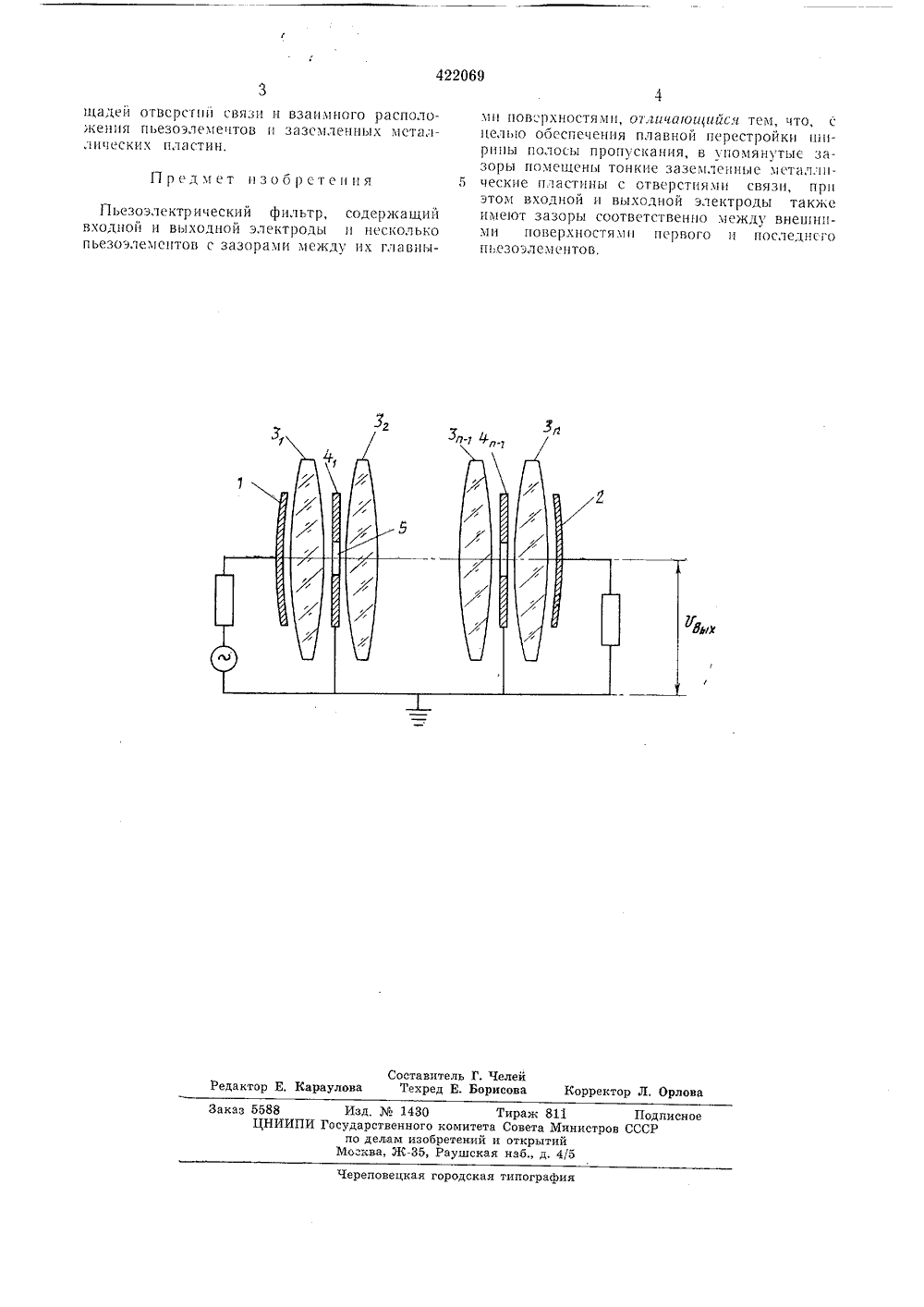

1 асесоюэнмс ЗЛГ 22069 СО 5 З СООЕТСкиСоциалистически ЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛ Республик Я В И С И М 0 Е 01 Я В , С и И Д тельев 3 Н ОЗЬ 9/О Заявлено 04,11.71 171183626-9 ИСОЕДИИЕИИСМ 3 ЯЯВК осударственный комитетСовета Министров СССРоо делам изобретенийи открытий 11 риорггтсгОиубликоггяш 30.03.197 УДЫ 621.372,412(088.8 4 г. Бголлетеиь .хо 12 исаиия 22,1.76 Дата опуоликоваиия о Лвторизобретсии 5. И. Седуно аявитель ЕЗОЗЛЕКТРИЧЕСКИЙ ФИЛЬТР езоцянсн. Изобретение относится к радиотехиичсСКИМ фИЛЬТРЯ 3 И 3105 КСТ ИСПОЛ ЬЗОВЯТЬС 51 Нириемоперсдаюгцих устройствах.Известен пьезоэлсктрически й фильтр, содержащий входной и выходной электродынесколько пьезоэлементов, имеюп 1 их одну р; -ЗОНЯИСЦ 1 Ю 1 ЯСТОТХ, С ЗЯЗОРЯОИ ОЕ 5 КД ИХглавными поверхностями.Целью изоорстсиия является обеспечениеплановой перестройки ширины полосы иропускаши фильтра.Это достигается тем, что в предлагаемомф 1 льтрс в зазоры 1 сокд 1 г;явивми иовсрхиост 51 И иьс:Оэ,1 смеитов иоыси 1 сньг тонкие зязсмлснис мстяллцеские пластины с отверстиями св 5 Зи, я ВходиОЙ и ВВ 1 ход 5 ОЙ элс 1 фт 1 Оды также имеют зазоры соответственно между вцсшшми поверхностями первого и ш 1 слсдиего пьезоэлементов,На чертеже схематически изображен предлагаемый пьезоэлектрический фильтр.Ои содержит входной электрод 1, в.ходниэлектрод 2, гг пьезоэлементов 5 (31, Зе,Згг 1, 3) С ЗаЗОРаМИ МсжДУ ИХ ГЛаВНЫМИ поверхностями, в которые помещены тонкие зазсмлснныс металлические пластины 4 (41,4) с отверстиями 5 связи. Входной 1 и выходной 2 электроды также имеют зазоры соответственно между внешними поверхностямипервого 3 и последнего 3 пьезоэлезентов. Вес пьезоэллгсцтг имсгот одну р ачяст 01 10Пьезоэлектрический фильтр работает еле;уОщим образом.5 При подаче переменного напряжения между заземленными металлическими пластинами 4 и входшгм электродом 1 с частотой о пьезоэлемент 1 совершает упруп 1 е колебания с этой частотой, При колебаниях пьезоэлемеи. О та на его поверхности возникают электрические заряды, создающие в окружа 1 снцем пространствс элсктромапштное поле, проиикяюцес через отверстие 5 связи в заземленной 3 Сталли 1 Секо Илястинс 4, к пьезоэлементу 1 Я Ъ, соседнему с первым, и возбуждающее висм упрупгс колеояния той же частоты о.Таким же ооразом посредством электромагнитного поля, созданного вторым пьезоэлементом и проникшего через отверстие 25 связи к третьему пьезоэлементу, возбуждаготся упругие колсоаиия третьего пьезоэлемента.Энергия упрупгх колебаний первого пьезоэлемента передастся всем пьезоэлементам, в том числе и последнему, колебания которого сОпрОВОждя 10 тся ВОЗникнОВением переменньх зарядов на его поверхности, приводящих к появлению переменного напряжения на выходном электроде фильтра, Ширина полосы проиускания фильтра определяется связью меж ду соседними резонаторами и зависит от пло422069 Предмет изобретения Составитель Г. Челей Техред Е. Борисова Корректор Л. Орлова Редактор Е. Караулова Заказ 5588 Изд,1430 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская нзб., д. 4/5Череповецкая городская типография щадей отверстий связи и взаимного расположения пьезоэлементов и заземленных металлических пластин. Г 1 ьезоэсгектрический фильтр, содержащий входной и выходной электроды и несколько пьезоэлементов с зазорами между их главными пов.рхностями, от,гггчагоигцйс.г тем, что, с пелгно обеспечения плавной перестройки ширины полосы пропускания, в упомянутыс зазоры помещены тонкие заземленные мсталли ческие пластины с отверстиями связи, приэтом входной и выходной электроды также имегот зазоры соответственно между внешними повезхностями первого и последнего пьезоэлементов.
СмотретьЗаявка
1711836, 04.11.1971
МПК / Метки
МПК: H03H 9/54
Метки: 422069
Опубликовано: 30.03.1974
Код ссылки
<a href="https://patents.su/2-422069-422069.html" target="_blank" rel="follow" title="База патентов СССР">422069</a>
