Номер патента: 422070
Текст

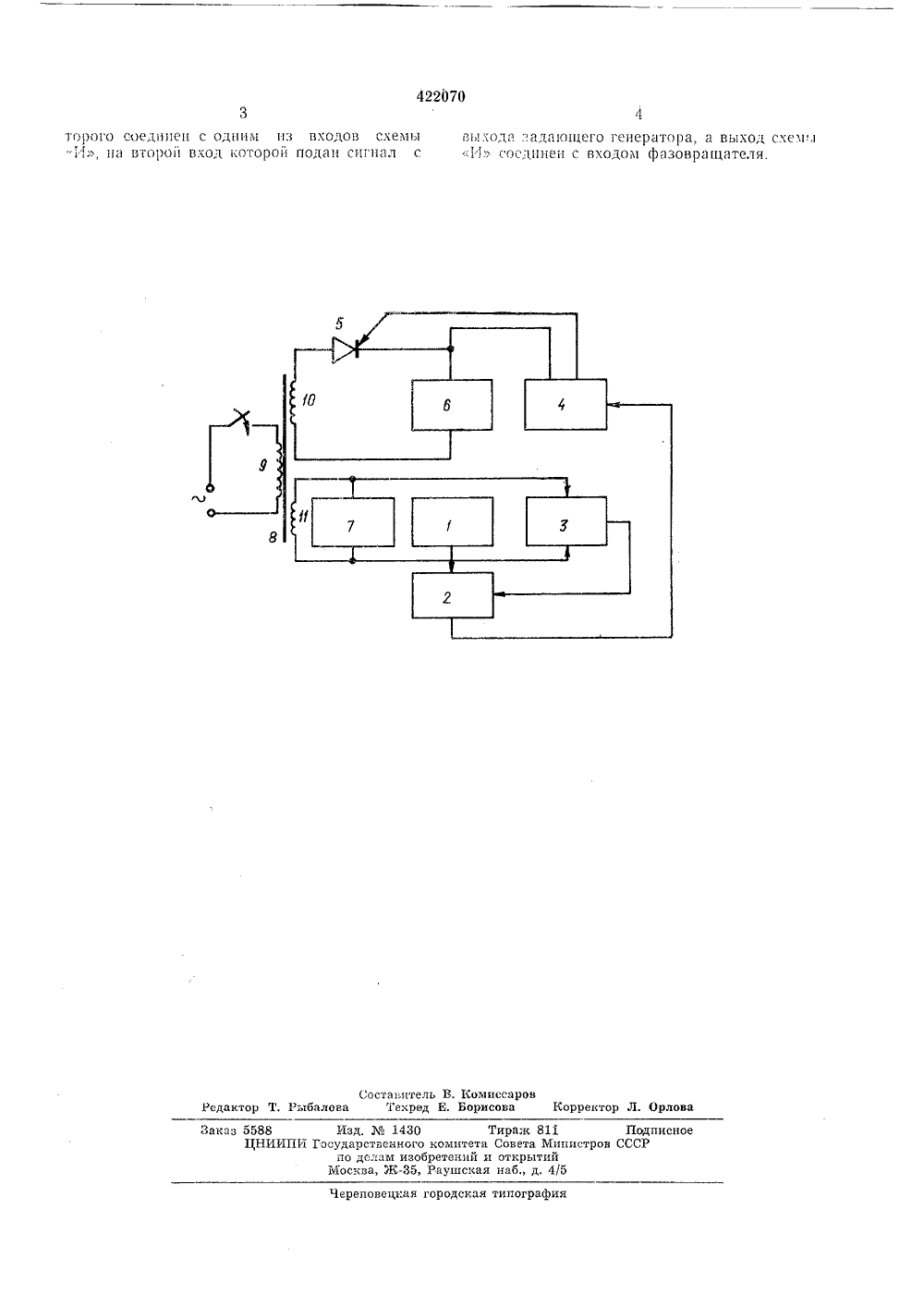

,л 422 07 О Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ ЯВИСИ)ОС ОТ ЯВ. СВПДЕТЕЛЬСТ ая влеио 23.03,72 1770449126-9 031 302заявки М с присоединеппПриоритет -асударственный комитеСовета Министров СССРоо делам иэооретений УДК 621.373(088.8 Опубликовано 30.03.1974 г. Бюллетень МДата опубликования описания 22.1.75 крыт вторызобретени апреенко, А, И. Гуи П. Бондаренко В. Г. Ширшов, Г явитель ЕРАТОР ИНФРАНИЗКОЙ ЧАСТОТЬ 2 иш. - . 4. к".,:,(.Ф Союз Советских Социалистических Республикобретение Относится к импульсной тсхнике.Известен генератор инфранизкой частоты,содержащий трансформатор, тиристор, задающий генератор, блок питания и фазовращатель.Цель изобретения - повышение стабильности выходного напряжения генератора.Это достигается тем, что в предлагаемомгснераторс к второй из вторичп.х обмотоктрансформатора подключен блок выделен)чпулевых зпсСнпй сигпа.1 Я, ВыхОд котороГОсосдппсн с )днъ пз ВходоВ схемы И, п 1второй вход которой подан сигнал с Выхос 11задаОпсГОСпсрйторс), Я вьход схс:пэ И 1соедипсп с входом фазовращятсля.На Сртс)ке показана блок-схема описываемого генератора.Схема состоит пз задающего генсрятора 1,схемы И 2, блока 3 выделения нулевого 2значения сигнала, фазовращателя 4, тиристора 5, нагрузки 6 и блока 7 питания, трансформатора Ь с первичной 9 и вторичцымп10, 11 об)мотками,Генератор работает следуОщцк образом.При включении напряхкения питания с задающего генератора импульсы прямоугольной формы поступаОт па один из входов схемы И. Одновремеп с этим с блока выделения нулевого значения сигнала, которое зо включено параллсльпо обмотке трансформ)1- тора, подаются на другой вход схемы И импульсы, соответствующие нулевым значс. ниям переменного сигнала.Частота появления импульсов на выходе схемы И зависит от скважпостп импульсов, поступающих с задаОщего генератора. В данном случае частота может регулироваться эт долей герца до 50 гц.Далее импульсы поступают через фазовря. п 1 ятесь ня управляющий электрод тирпстора, послсдовят 1 си ц) с которым Вклсоссця ця р) зкя 1.ФЯ:10 ВР)1 и 111 тс и позВО 15 с т РсУл ВРОВ 11 ть уг)л ноджцГ 1 ния тпристор)1, ем )сгхсВр. СТС 51 ЦСПРЯ ЖСППС В ВЫХОДПО ЦСПИ,Предмет изобретенияГенератор инфрашсзкой частоты, содержащий трансформатор с двумя вторпчнымц обмотками, к одной пз которых через тпрпстор подкспочеца нагрузка, задающий генератор с б)лаком питания, подключенным к второй из упомянутых вторичных обмоток, и фазовращатсль, сигнал с которого подан па управлчющпй электрод тиристора, ог.сссчсссосс 1 ссссг.с тем, что, с целью повышения стабильности выходного напряжения, к второй цз вторичны к обмоток трансформатора подключен олок выделения нулевых значений сигнала, выход коЗаказ 5588 Изд,1430 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Ъинпстров СССР по долам изобретений и открытий Москва, Ж, Раушская набд, 4/5Череповецкая городская типография торого соединен с одним иа входов схемы :Ь, на второй вход которой подаи сигиал с выхода:.адапощего генератора, а выход схе 10,
СмотретьЗаявка
1770449, 23.03.1972
МПК / Метки
МПК: H03K 3/02
Метки: 422070
Опубликовано: 30.03.1974
Код ссылки
<a href="https://patents.su/2-422070-422070.html" target="_blank" rel="follow" title="База патентов СССР">422070</a>
Генератор второй гармоники
