Номер патента: 411469
Текст

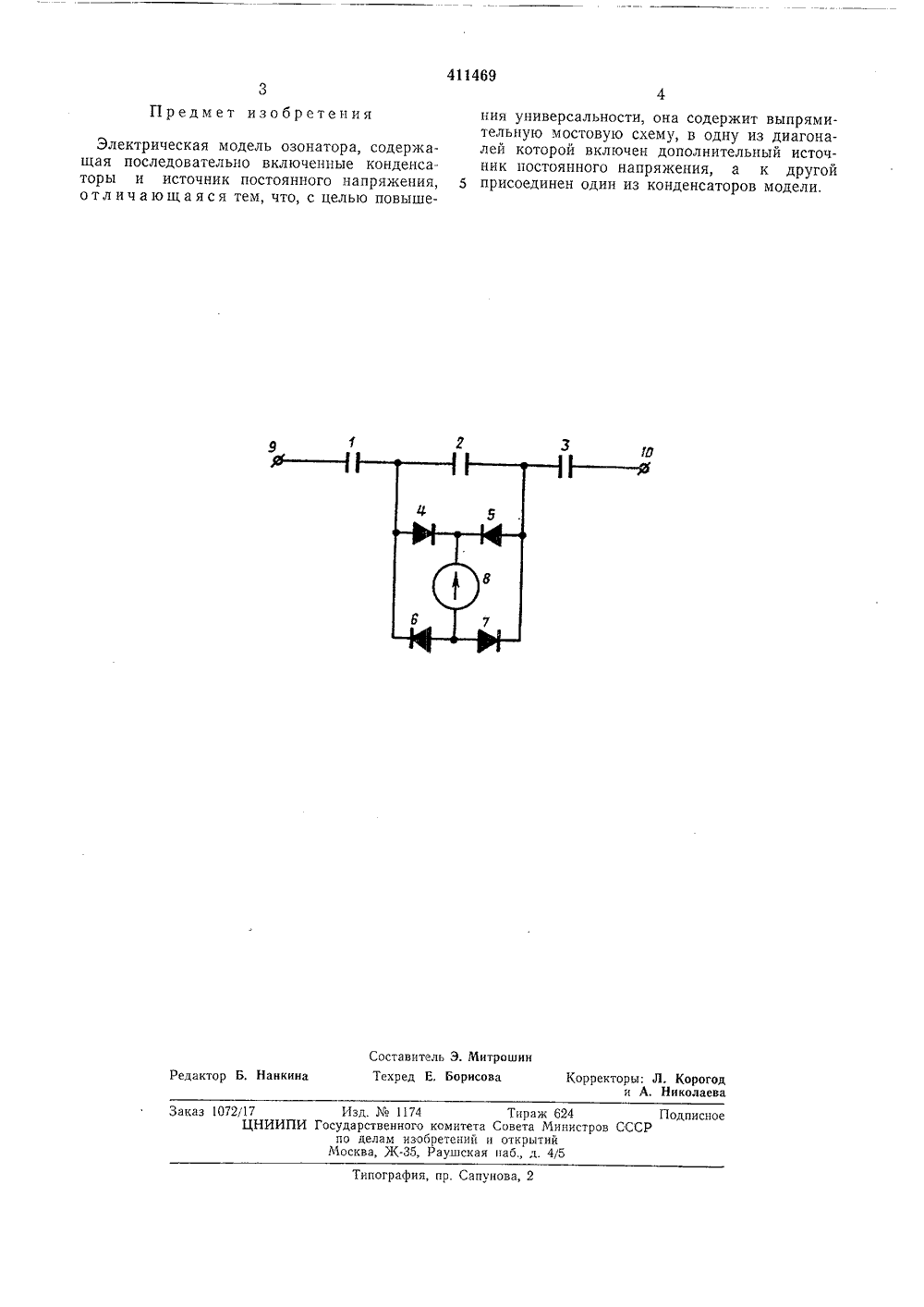

оцимис тицескихРеспублик ИЗОБРЕТЕНИЯ Зависимое от авт. свидетельства-Заявлено 21,11.1972 ( 1750122/18-24)с присоединением заявкиПриоритетОпубликовано 15 Л.1974. Бюллетень2Дата опубликования описания 17 Л.1974 М. Кл. б 06 д 7/48 Гасударственный комитет Совета Миниотрав СССР по делам изооретений и открытийАвторыизобретения А, М. Бамдас, Г. Н, Гончаров, В. И, Пантелеев и А, С, Серебряков Уфимский авиационный институт им. Орджоникидзе Заявитель ЭЛЕКТРИЧЕСКАЯ МОДЕЛЬ ОЗОНАТОРА Изобретение относится к области моделирования электронно-ионных и технологических процессов. Известные электронные модели озонаторов, содержащие последовательно включенные конденсаторы и источник постоянного напряжения, не обладают достаточной универсальностью.Предлагаемое устройство отличается тем, что оно содержит выпрямительную мостовую схему, в одну из диагоналей которой включен дополнительный источник постоянного напряжения, а к другой присоединен один из конденсаторов модели.Такое устройство наряду с моделированием электрических режимов позволит производить предварительную настройку и испытание источников питания. На чертеже изображена схема устройства.Модель состоит из конденсаторов 1, 2, 3, включенных последовательно. Емкость конденсаторов 1 и 3 соответствует электрической емкости диэлектрических барьеров (стеклянных электродов озонатора), а емкость конденсатора 2 соответствует электрической ем. кости разрядного промежутка при отсутствии разряда в озонаторе. Параллельно конденсатору 2 через выпрямительную мостовую схему, состоящую из диодов 4, 5, 6, 7, подключен источник постоянного напряжения 8, величина которого эквивалентна напряжению горения Ут. е. напряжению на разрядном промежутке при существовании разряда в озона- торе, которое при разряде в озонаторе остается постоянным независимо от общего напряжения на озонаторе и тока через него, Напряжение питания Ушподается на зажимы 10 9, 10. Модель работает следующим образом, Пока напряжение У, на конденсаторе 2меньше напряжения горения У, диоды 4 - 7 15 ток не проводят, так как к ним приложенонапряжение обратной полярности. Источник постоянного напряжения 8 не оказывает никакого влияния на схему и напряжение на конденсаторах 1, 2, 3 распределяется обратно 20 пропорционально их емкостям. При У) Ь,полярность напряжения на диодах 4, 7 или 5, 6 (в зависимости от полярности приложенного к озонатору напряжения) меняется и через соответствующие диоды протекает ток.25 За счет источника постоянного напряжения 8напряжение У на конденсаторе 2 поддерживает ся постоянным. Предложенная модель точно отражает электрические процессы в озонаторе как при существовании разряда в 30 озопаторе, так и без него,411469 Предмет изобретения Составитель Э. МитрошинТехред Е. Борисова Корректоры: Л, Корогод и А, НиколаеваРедактор Б, Нанкина Заказ 1072/17 Изд.1174 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская паб., д. 4/5Типография, пр. Сапунова, 2 Электрическая модель озонатора, содержащая последовательно включенные конденсаторы и источник постоянного напряжения, отличающаяся тем, что, с целью повышения универсальности, она содержит выпрями- тельную мостовую схему, в одну из диагоналей которой включен дополнительный источник постоянного напряжения, а к другой 5 присоединен один из конденсаторов модели,
СмотретьЗаявка
1750122, 21.02.1972
МПК / Метки
МПК: G06G 7/48
Метки: 411469
Опубликовано: 15.01.1974
Код ссылки
<a href="https://patents.su/2-411469-411469.html" target="_blank" rel="follow" title="База патентов СССР">411469</a>
