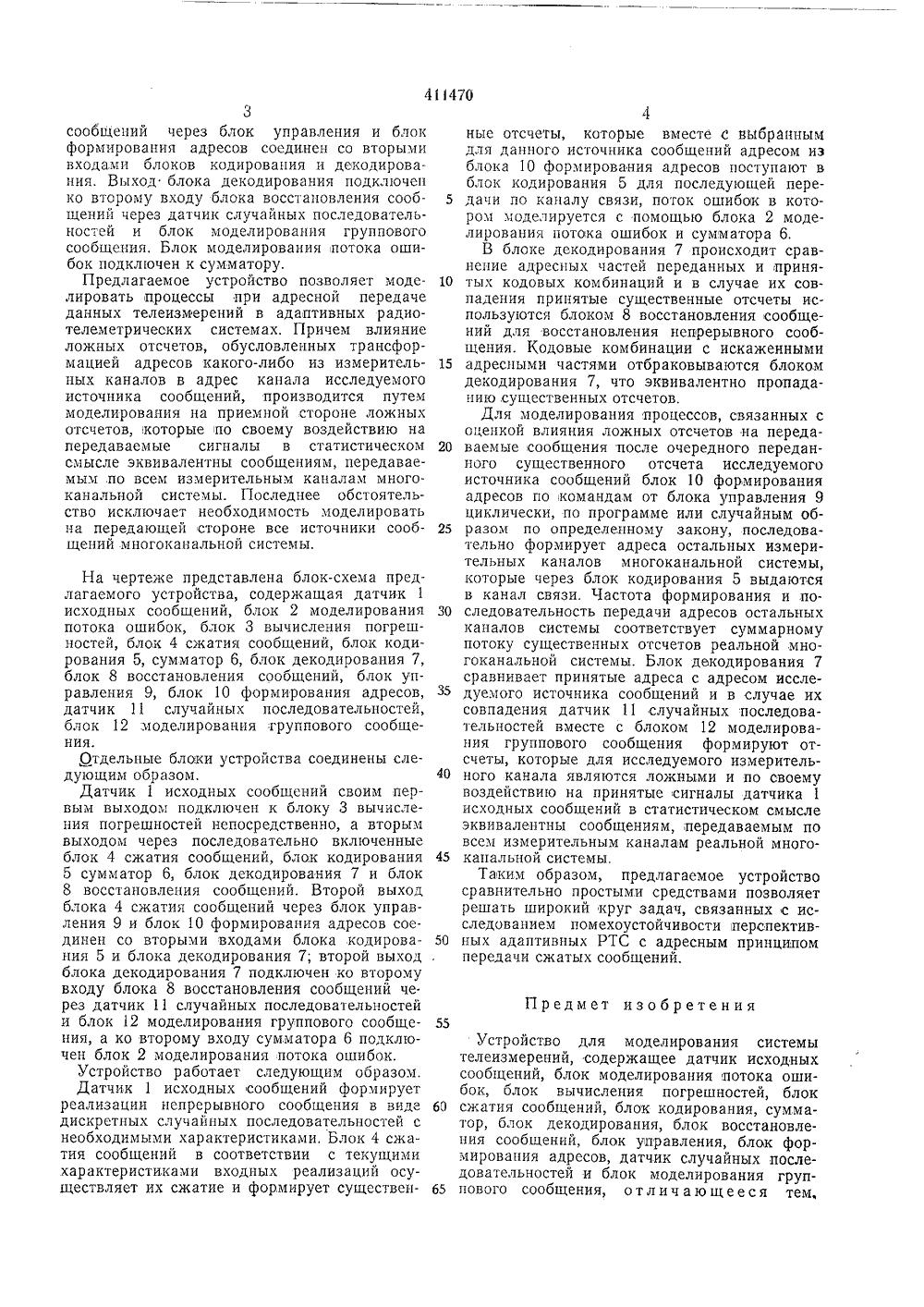

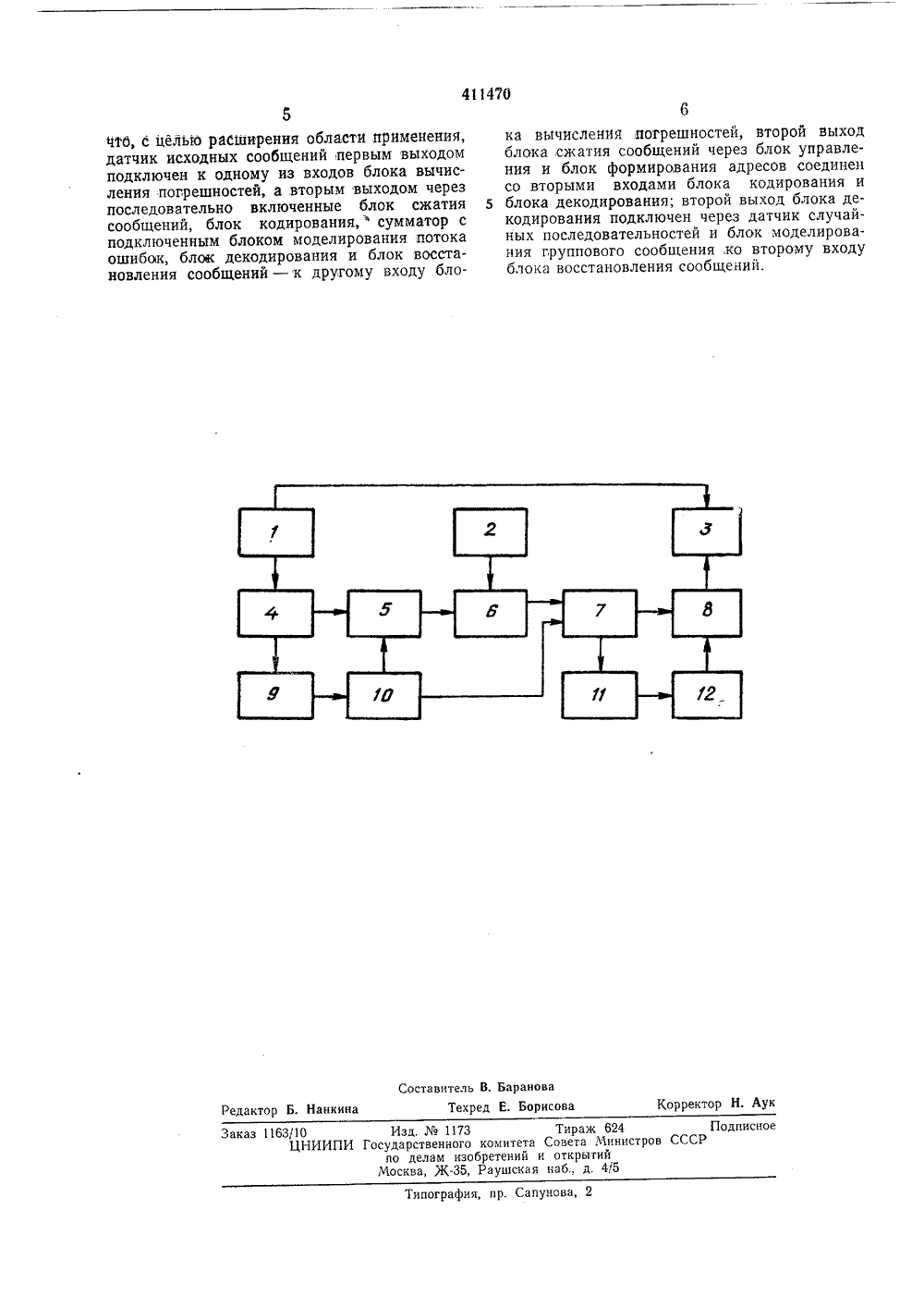

."плут : =,е" ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ е.4 ММ ЬеетсвйСо цгали стицесеаРаслублик Зависимое от авт. свидетельстваЗаявлено 06.К 1972 ( 1781501/18-24)с присоединением заявкиПриоритетОпубликовано 15.1.1974. БюллетеньДата опубликования описания 5.И.1974 М. Кл, б 06 д 748 ооудоротоеииее иоиитотСовете Миииотрое СССРоо долам иэооретеиийе отиреетий ДК 681,142.001.57Авторизобретени озо витель ИСТЕМЫ ЛЯ МОДЕЛИРОВАНТЕЛЕИЗМЕРЕНИЙ УСТРОЙ Изобретение относится к области моделирования систем передачи данных и может быть использовано при разработке специализированных вычислительных устройств, предназначенных для решения задач, связанных с исследованием помехоустойчивости адаптивных радиотелеметрических систем (РТС) с адресным принципом передачи результатов телеизмерений,Известны устройства для моделированиясистем передачи данных количественного характера, канал связи в которых выполнен в виде моделирующего устройства, формирующего поток ошибок с необходимыми числовыми характеристиками.Известное устройство содержит - блок моделирования потока ошибок в прямом канале связи, блок воспроизведения, передающее устройство, приемное устройство, блок моделирования потока ошибок в обратном канале связи, анализатор распределения ошибок, блок для исследования помехоустойчивости, блок записи, датчик испытательных последовательностей.Состав аппаратуры известного устройстваобеспечивает исследование качества функционирования систем передачи данных, имеющих прямой и обратный кацалы связи, регистрацию и анализ ошибок в каналах передачиинформации. Однако известное устройство не позволяетисследовать процессы в адаптивных РТС, отличительной особенностью которых является наличие устройства для сжатия данных теле измерений и адресная передача полученныхсущественных отсчетов.Цель изобретения состоит в разработке устройства для моделирования процессов, характерных для адресных методов передачи сжа тых сообщений по каналам с помехами, в томчисле для исследования помехоустойчивости передачи существенных отсчетов с различным соотношением статистической избыточности, для исследования влияния искажения адресов 15 в канале связи (пропадание существенных отсчетов и образование ложных отсчетов) на передаваемые сообщения, для оценки эффективности использования помехоустойчивых кодов при адресной передаче сжатых сообще ций и т. д.Согласно изобретению поставленная цельдостигается тем, что входящий в состав предлагаемого устройства датчик исходных сообщений имеет два выхода, первый из которых 25 подключен к блоку вычисления погрешностейнепосредственно, а второй - через последовательно включенные блок сжатия сообщений, блок кодирования, сумматор, блок декодирования и блок восстановления сообщений. Втозо рой выход упомянутого выше блока сжатияб 065 3сообщений через блок управления и блок формирования адресов соединен со вторыми входами блоков кодирования и декодирования. Выход блока декодирования подключен ко второму входу блока восстановления сообщений через датчик случайных последовательностей и блок моделирования группового сообщения. Блок моделирования потока ошибок подключен к сумматору.Предлагаемое устройство позволяет моделировать процессы при адресной передаче данных телеизмерений в адаптивных радиотелеметрических системах. Причем влияние ложных отсчетов, обусловленных трансформацией адресов какого-либо из измерительных каналов в адрес канала исследуемого источника сообщений, производится путем моделирования на приемной стороне ложных отсчетовкоторые по своему воздействию на передаваемые сигналы в статистическом смысле эквивалентны сообщениям, передаваемым по всем измерительным каналам многоканальной системы. Последнее обстоятельство исключает необходимость моделировать на передающей стороне все источники сообщений многоканальной системы,На чертеже представлена блок-схема предлагаемого устройства, содержащая датчик 1 исходных сообщений, блок 2 моделирования потока ошибок, блок 3 вычисления погрешностей, блок 4 сжатия сообщений, блок кодирования 5, сумматор 6, блок декодирования 7, блок 8 восстановления сообщений, блок управления 9, блок 10 формирования адресов, датчик 11 случайных последовательностей, блок 12 моделирования группового сообщения.Отдельные блоки устройства соединены следующим образом.Датчик 1 исходных сообщений своим первым выходом подключен к блоку 3 вычисления погрешностей непосредственно, а вторым выходом через последовательно включенные блок 4 сжатия сообщений, блок кодирования 5 сумматор 6, блок декодирования 7 и блок 8 восстановления сообщений. Второй выход блока 4 сжатия сообщений через блок управления 9 и блок 10 формирования адресов соединен со вторыми входами блока кодирования 5 и блока декодирования 7; второй выход блока декодирования 7 подключен ко второму входу блока 8 восстановления сообщений че. рез датчик 11 случайных последовательностей и блок 12 моделирования группового сообщения, а ко второму входу сумматора 6 подключен блок 2 моделирования потока ошибок.Устройство работает следующим образом.Датчик 1 исходных сообщений формирует реализации непрерывного сообщения в виде дискретных случайных последовательностей с необходимыми характеристиками, Блок 4 сжатия сообщений в соответствии с текущими характеристиками входных реализаций осуществляет их сжатие и формирует существеп 5 10 15 20 25 30 35 40 45 50 ные отсчеты, которые вместе с вйбранным для данного источника сообщений адресом из блока 10 формирования адресов поступают в блок кодирования 5 для последующей передачи по каналу связи, поток ошибок в котором моделируется с помощью блока 2 моделирования потока ошибок и сумматора 6,В блоке декодирования 7 происходит сравнение адресных частей переданных и принятых кодовых комбинаций и в случае их совпадения принятые существенные отсчеты используются блоком 8 восстановления сообщений для восстановления непрерывного сообщения. Кодовые комбинации с искаженными адресными частями отбраковываются блоком декодирования 7, что эквивалентно пропаданию существенных отсчетов.Для моделирования процессов, связанных с оценкой влияния ложных отсчетов на передаваемые сообщения после очередного переданного существенного отсчета исследуемого источника сообщений блок 10 формирования адресов по командам от блока управления 9 циклически, по программе или случайным образом по определенному закону, последовательно формирует адреса остальных измерительных каналов многоканальной системы, которые через блок кодирования 5 выдаются в канал связи, Частота формирования и последовательность передачи адресов остальных каналов системы соответствует суммарному потоку существенных отсчетов реальной многоканальной системы. Блок декодирования 7 сравнивает принятые адреса с адресом исследуемого источника сообщений и в случае их совпадения датчик 11 случайных последовательностей вместе с блоком 12 моделирования группового сообщения формируют отсчеты, которые для исследуемого измерительного канала являются ложными и по своему воздействию на принятые сигналы датчика 1 исходных сообщений в статистическом смысле эквивалентны сообщениям, передаваемым по всем измерительным каналам реальной многоканальной системы.Таким образом, предлагаемое устройство сравнительно простыми средствами позволяет решать широкий круг задач, связанных с исследованием помехоустойчивости перспективных адаптивных РТС с адресным принципом передачи сжатых сообщений. Предмет изобретения Устройство для моделирования системы телеизмерений, содержащее датчик исходных сообщений, блок моделирования потока ошибок, блок вычисления погрешностей, блок сжатия сообщений, блок кодирования, сумматор, блок декодирования, блок восстановления сообщений, блок управления, блок формирования адресов, датчик случайных последовательностей и блок моделирования группового сообщения, отличающееся тем411470 Составитель В. БарановаРедактор Б. Нанкина Техред Е. Борисова Корректор Н. Аук Заказ 1163/10 Изд, Мо 1173 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 11 тб, с целью расширения области применения, датчик исходных сообщений первым выходом подключен к одному из входов блока вычисления погрешностей, а вторым выходом через последовательно включенные блок сжатия сообщений, блок кодирования, " сумматор с подключенным блоком моделирования потока ошибок, блок декодирования и блок восстановления сообщений - к другому входу бло 6ка вычисления погрешностей, второй выход блока сжатия сообщений через блок управления и блок формирования адресов соединен со вторыми входами блока кодирования и 5 блока декодирования; второй выход блока декодирования подключен через датчик случайных последовательностей и блок моделирования группового сообщения,ко второму входу блока восстановления сообщений.

Смотреть

Заявка

1781501, 06.05.1972

МПК / Метки

МПК: G06G 7/48

Метки: 411470

Опубликовано: 15.01.1974
