410769

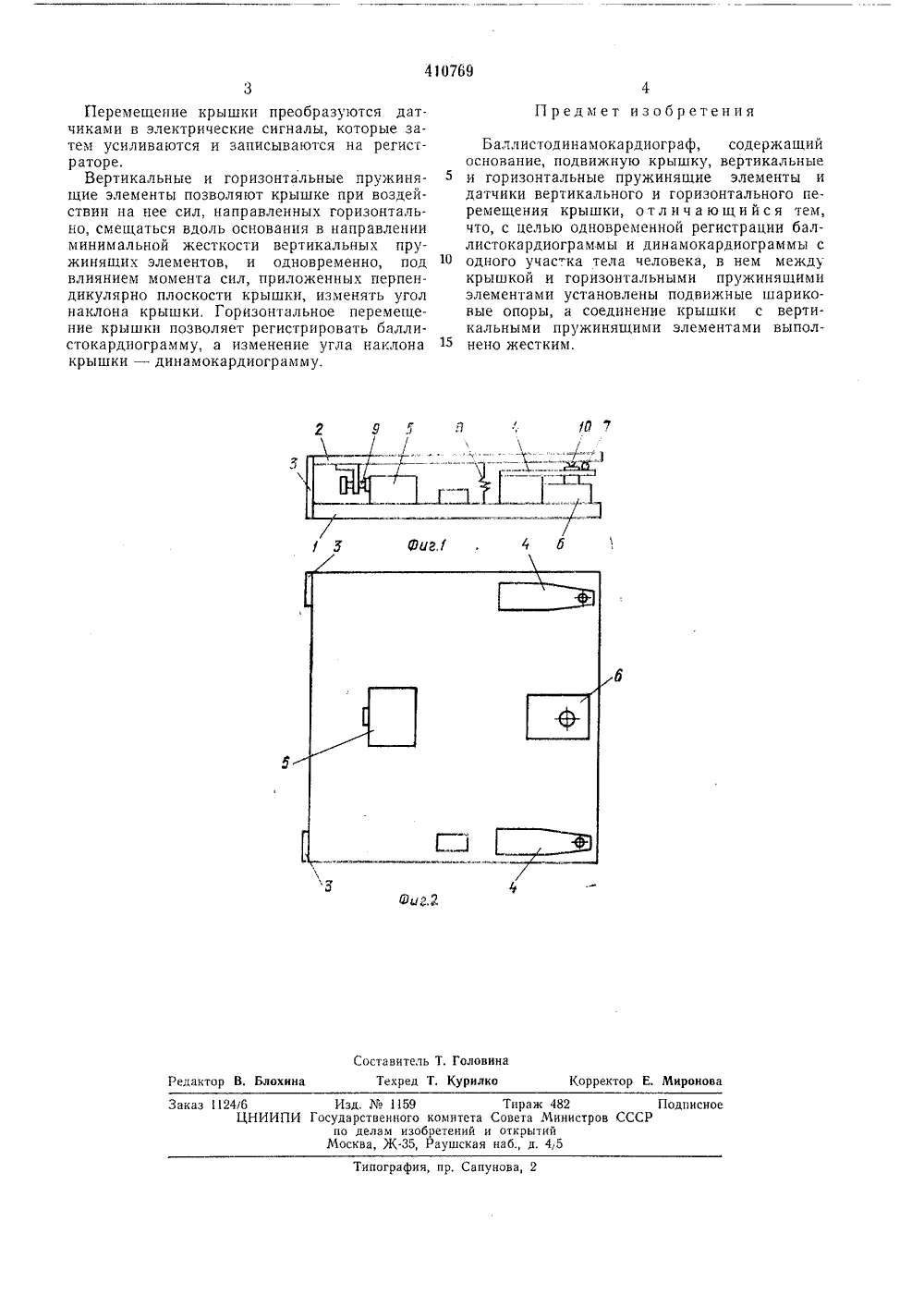

кйтецтц 1 " б и оп и о с ", д а , -ОПИСАНИЕ 410769,ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельства-Заявлено 24.Х 11,1971 ( 172887431-16)с присоединением заявкиПриоритетОпубликовано 15.1.1974. Бюллетень2Дата опубликования описания 17 Х,1974 М. Кл. А 61 Ь 502 Государственный камнтетСовета Министрав СССРво делам изосретенийи открытий УДК 615.471;(088.8) Авторизобретения А, Б. Венедиктов Заявитель Ленинградское производственное объединение Красногвардеец БАЛЛ И СТОДИ НАМО КАРДИ О ГРАФ Изобретение относится к медицинской области и может быть использовано при исследовании механической активности сердца,Известен баллистодиамокардиограф, содержащий основание, подвижную крышку, вертикальные и горизонтальные пружинящие элементы и датчики горизонтального и вертикального перемещения. Недостаток такого устройства заключается в том, что регистрация баллистокардиограммы и динамокардиограммы происходит хотя и одновременно, цо с разных участков тела. Дицамокардиограмма регистрируется с части грудной клетки, а баллистокардиограмма со всего тела. Регистрируемая баллистокардиограмма имеет малую достоверность, так как на формировании суммарной кривой сказываются частные механические резонансы головы и конечностей пациента,С целью одновременной регистрации баллистокардиограммы и дипамокардиограммы с одного участка тела человека в предлагаемом баллистодинамокардиографе между крышкой и горизонтальными пружинящими элементами установлены подвижные шариковые опоры, а соединение крышки с вертикальными пружинящими элементами выполнено жестким.На фиг. 1 изображен предлагаемый баллистодинамокардиограф, вид сбоку; на фиг. 2 -то же, вид сверху со снятой крышкой.Баллистодинамокардиограф содержит основание 1, подвижную крышку 2, вертикальныеи горизонтальные пружинящие элементы 3 и4 и датчики 5 и 6 горизонтального и вертикального перемещения крышки, Между крышкой и горизонтальными пружиня 1 цими элементами уСтановлены подвижные шариковые10 опоры 7, а соединение крышки с вертикальными пружинящими элементами выполненожестким, Крышка прижимается к горизонтальным пружинам через шариковые опорыпружиной 8. Установление контактов датчи 15 ков с крышкой осуществляется регулировочными устройствами 9 и 10,При колебаниях тела человека, вызванныхсокращениями сердца, подложенный под спину лежащего пациента баллистодинамокар 20 диограф воспринимает эти колебания. Крышка устройства колеблется вместе с телом вгоризонтальной плоскости по оси меньшейжесткости вертикальных пружинящих элементов 3, передавая на датчик 5 горизонтального25 перемещения сигнал баллистокардиограммы.Одновременно дальний от вертикальных пружин конец крышки перемещается под действием момента сил в вертикальном направлении, передавая на датчик 6 вертикального30 перемещения сигнал динамокардиограммы,410769 Предмет изобретения Я У Составитель Т. ГоловинаБлохина Техред Т, Курилко Корректор Е. Мироно едакто Тираж 482Совета Министров ССС и открытийнаб., д. 4,5 каз 1246 Изд.1159 ЦНИИПИ Государственного комитет по делам изобретений Москва, Ж, Раушскписное Типография, пр, Сапунова, 2 Перемещение крышки преобразуются датчиками в электрические сигналы, которые затем усиливаются и записываются на регистраторе.Вертикальные и горизонтальные пружинящие элементы позволяют крышке при воздействии на нее сил, направленных горизонтально, смещаться вдоль основания в направлении минимальной жесткости вертикальных пружинящих элементов, и одновременно, под влиянием момента сил, приложенных перпендикулярно плоскости крышки, изменять угол наклона крышки, Горизонтальное перемегцение крышки позволяет регистрировать баллистокардиограмму, а изменение угла наклона крышки - динамокардиограмму. Баллистодинамокардиограф, содержащийоснование, подвижную крышку, вертикальные и горизонтальные пружинящие элементы и датчики вертикального и горизонтального перемещения крышки, о т л и ч а ю щ и й с я тем, что, с целью одновременной регистрации баллистокардиограммы и динамокардиограммы с 10 одного участка тела человека, в нем междукрышкой и горизонтальными пружинящими элементами установлены подвижные шариковые опоры, а соединение крышки с вертикальными пружинящими элементами выполнено жестким.
