Номер патента: 410569
Текст

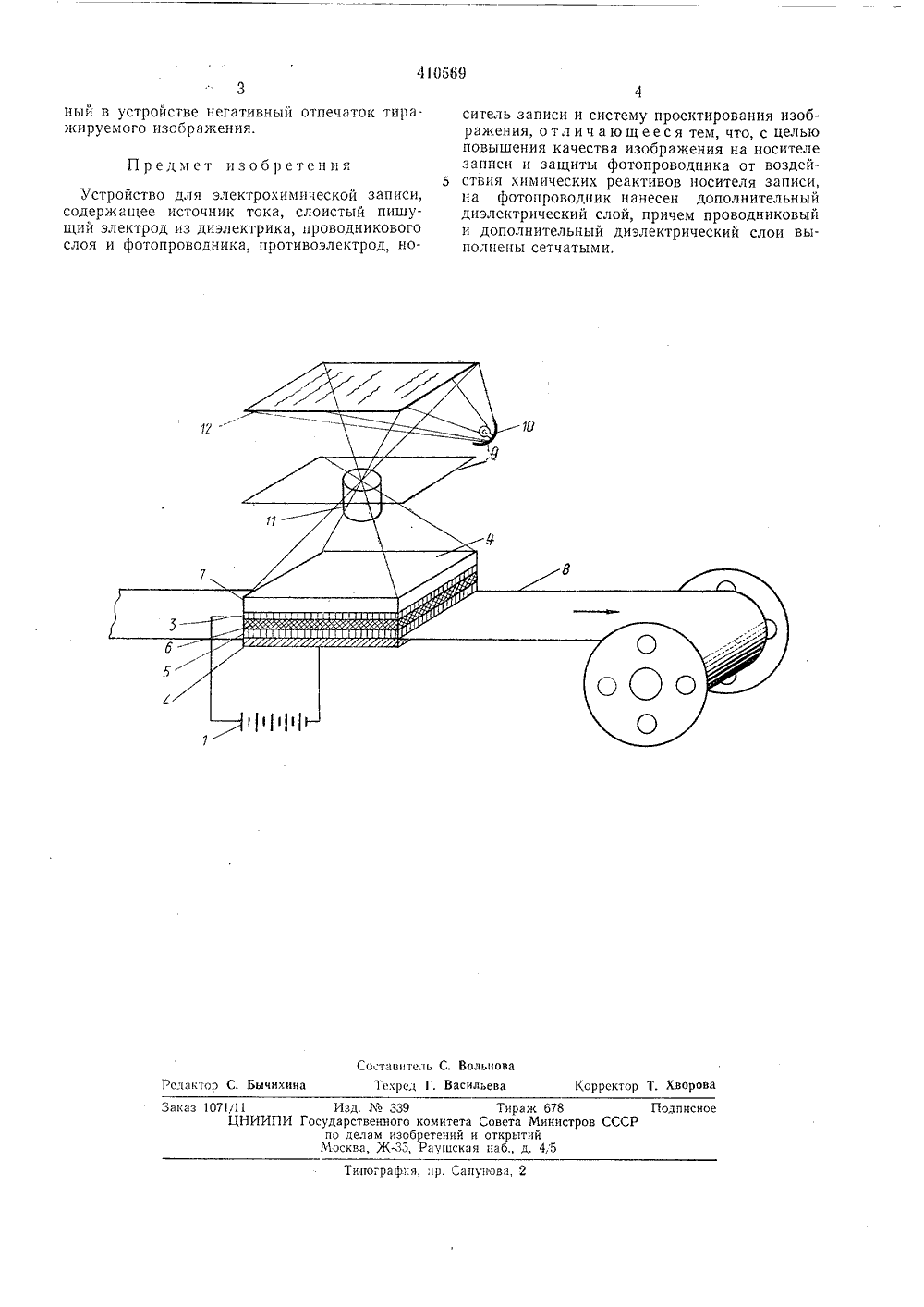

Союз Советских Социалистицеских Республиквидетельства-Зависимо Заявлено 01 Л.1971 ( 1623216/26 М, Кл. Н 04 п 13 присоединением заявкиоритет Госуаарственныи комитетСовета Министров СССРпв делам изобретенийи открытий публиковано 05 Л.1974. Бюллетень1 ата опубликования описания 22 Х.1974 ДК 621,397(088. Авторыизобретения, К. Кузнецов и В. Ф. Сломчинский аявитель СТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ ЗАПИСИ Изобретение относится к телевизионной технике, а именно к устройствам записи.Известно устройство для электрохимической записи, содержащее источник тока, слоистый пишущий электрод из диэлектрика, проводникового слоя и фотопроводника, противоэлектрод, носитель записи и систему проектирования изображения.Недостатком известного устройства является недостаточное качество изображения.Целью изобретения является повышение качества изображения и защита фотопроводника от воздействия химических реактивов,Это достигается тем, что на фотопроводник нанесен дополнительный диэлектрический слой, причем п ров одниковый и дополнительный диэлектрический слой выполнены сетчатыми,На чертеже изображено предлагаемое устройство.Устройство для электрохимической записи содержит источник 1 тока, подключенный своими полюсами к противоэлектроду 2 и к проводящей сетке 3 пишущего электрода 4,Пишущий электрод состоит из диэлектрической сетки 5, полые ячейки которой заполнены металлом, фотопроводника б, проводящей сетки 3, ячейки которой заполнены фото- проводником, и прозрачного диэлектрического основания 7. Диэлектрическая сетка с металлическим заполнением предназначена для предотвращения непосредственного контакта фотопроводника с электрохимической бумагой 8, что мо жет привести к разрушению фотопроводника,Ячейки диэлектрической сетки заполнены металлом, нейтральным к раствору, которым пропитана электрохимическая бумага, Прозрачное диэлектрическое основание пишущего электро да является деталью электрода, на которомудерживаются тонкие слои.В состав устройства также входят система9 проектирования изображения из источника10 света, линзы 11.15 Устройство работает следующим образом.При включенном источнике электромагнитного излучателя (пишущий электрод находится в темноте) низковольтный фотопроводник, в качестве которого можно использовать, на пример, арсенид галлия, имеет большое сопротивление, и ток от источника через фотопроводник не проходит, Для получения копии с оригинала 12 включают источник излучения, изображение оригинала проектируется па фо топроводник, в результате чего через освещенные его участки ток проходит через электрохимическую бумагу, и на ней появляется негативное изображение оригинала. Для получения на бумаге позитивного изображения 30 оригинала оригиналом служит ранее полученный в устройстве негативный отпечаток тиракируемого изображения. Предмет изобретенияУстройство для электрохимнческой записи, содержащее источник тока, слоистый пишущий электрод из диэлектрика, проводникового слоя и фотопроводника, противоэлектрод, носитель записи и систему проектирования изображения, отличающееся тем, что, с целью повышения качества изображения на носителе записи и защиты фотопроводника от воздей ствия химических реактивов носителя записи,на фотопроводник нанесен дополнительный диэлектрический слой, причем проводниковый и дополнительный диэлектрический слои выполнены сетчатыми.Со.тавитель С, Вольиовадоктор С. Бычихииа Техреду Г. Васильева Коррскт За 1071/11 ЦНИИП ипограф 1.и, пр. Сапунова, 2 Изд. М 339Государственного комитетапо делам изобретений и Москва, Ж, Раушская Тираж 678овета Министрткрытийаб., д. 4,5 Хворова дписиое
СмотретьЗаявка
1623216, 01.02.1971
МПК / Метки
МПК: H04N 1/21
Метки: 410569
Опубликовано: 05.01.1974
