Устройство для перемещения стволов деревьев в деревообрабатывающих станках

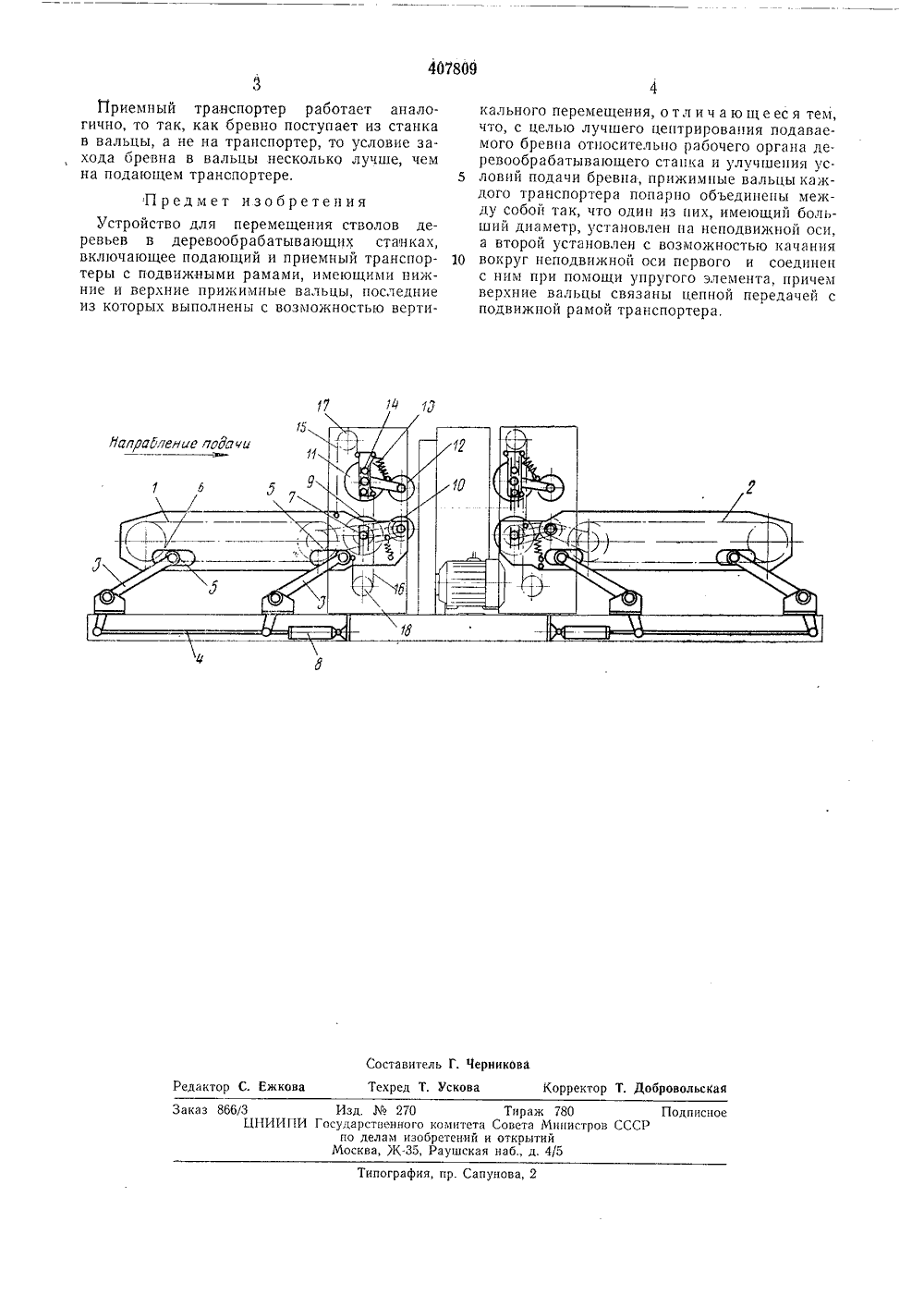

Осй Ии ЕНИ 0 Юооз СоветскихСоциалистических И еспубли ТЕЛЬСТВ АВТОРСКОМУ СВ т. свидетел ваЗависимое от Заявлено 07.Ч с присоедине Приоритет Опубликовано 3895/29-33) Кч В 65 д 47/5 В 65 д 47/,1970 ( 1 м заявки-осударственнми комитетСовета Министров СССРпо делам иэовретенийи аткрытий ллетень4 1.1973,УДК 621.867.1;6, Белов, В. А, Ку явитель проектирован удованиярого о ловное конструкторское б деревообрабатывающ УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ СТВОЛОВ ДЕ В ДЕРЕВООБРАБАТЫВАЮЩИХ СТАНКАХ ВЬ вым им- ан- айуст Дата опубликования описан Изобретение относится к направляющим устройствам, применяемым в деревообрабатывающей промышленности.Известно устройство для перемещения стволов деревьев в деревообрабатывающих станках, включающее подающий и приемный транспортеры с подвижными рамами, имеющими нижние и верхние прижимные вальцы, последние из которых выполнены с возможностью вертикального перемещения.Цель изобретения - лучшее центрирование подаваемого бревна относительно рабочего органа деревообрабатывающего станка и улучшение условий подачи бревна.Для этого прижимные вальцы каждого транспортера попарно объединены между собой так, что один из них, имеющий больший диаметр, установлен на неподвижной оси, а второй установлен с возможностью качания вокруг неподвижной оси первого и соединен с ним при помощи упругого элемента, причем верхние вальцы связаны цепной передачей с подвижной рамой транспортера.На чертеже изображено предлагаемое ройство, общий вид.Устройство содержит подающий 1 и приемный 2 транспортеры, подвижную раму транспортера, опирающуюся на качающихся рычагах 3, соединенных тягой 4 и имеющих на концах ролики 5, перемещающиеся вдоль пазов 6, ролик 7, удерживающий раму от продольных перемещений, силовой элемент 8, нижние 9 и 10 н верхние 11 и 12 вальцы. Каретка 13 с укрепленным на нем большим вальцом 11 и перемещающаяся по вертикальным направляющим с помощью роликов 14, цепи 15 и 16 и звездочки 17 и 18.В исходное положение транспортер 1 и транспортер 2 поднимаются до упора снло элементом 8. Каретка 13 с верхними приж ными вальцами 11 и 12, связанная с тр спортерами цепями 15 и 16, находится в кр нем нижнем положении,Бревно поступает на транспортер 1 и подается к прижимным вальцам 11 и 12. Между вальцами 11 и 9 имеется зазор, в который входит бревно, приподнимая верхний валец. При этом, благодаря цепной передаче 15 и 16, транспортер 1 опускается на такую же величину, на какую прижимные вальцы перемещаются вверх,.тем самым обеспечивая установку бревна любого диаметра по осп станка. При опускании транспортера вниз сжимается силовой элемент 8, обеспечивая при этом зажим бревна между верхними и ннжпими пальцами, тем самым создается усилие, удерживающее бревно от вращения, Меняя уснлпс силового элемента 8, например гидроцилиндра, можно менять усилие, удерживающее бревно от вращения.407809 Составитель Г, ЧерниковаТехред Т. Ускова Корректор Т. Добровольская Редактор С. Ежкова Заказ 866/3 Изд.270 Тираж 780 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Я(-35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Приемный транспортер работает аналогично, то так, как бревно поступает из станка в вальцы, а не на транспортер, то условие захода бревна в вальцы несколько лучше, чем на подающем транспортере. Предмет изобретенияУстройство для перемещения стволов деревьев в деревообрабатывающих станках, включающее подающий и приемный транспортеры с подвижными рамами, имеющими нижние и верхние прижимные вальцы, последние из которых выполнены с возможностью вертикального перемещения, отличающееся тем, что, с целью лучшего центрирования подаваемого бревна относительно рабочего органа де.ревообрабатывающего станка и улучшения ус ловий подачи бревна, прижимные вальцы кажлого транспортера попарно объединены между собой так, что один из них, имеющий больший диаметр, установлен на неподвижной оси, а второй установлен с возможностью качания 10 вокруг неподвижной оси первого и соединенс ним при помощи упругого элемента, причем верхние вальцы связаны цепной передачей с подвижной рамой транспортера,
