Способ нанесения на внутреннюю поверхность колб трубчатых газоразрядных ламп защитной
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 406250
Авторы: Горюнов, Иванцева, Скреблюков
Текст

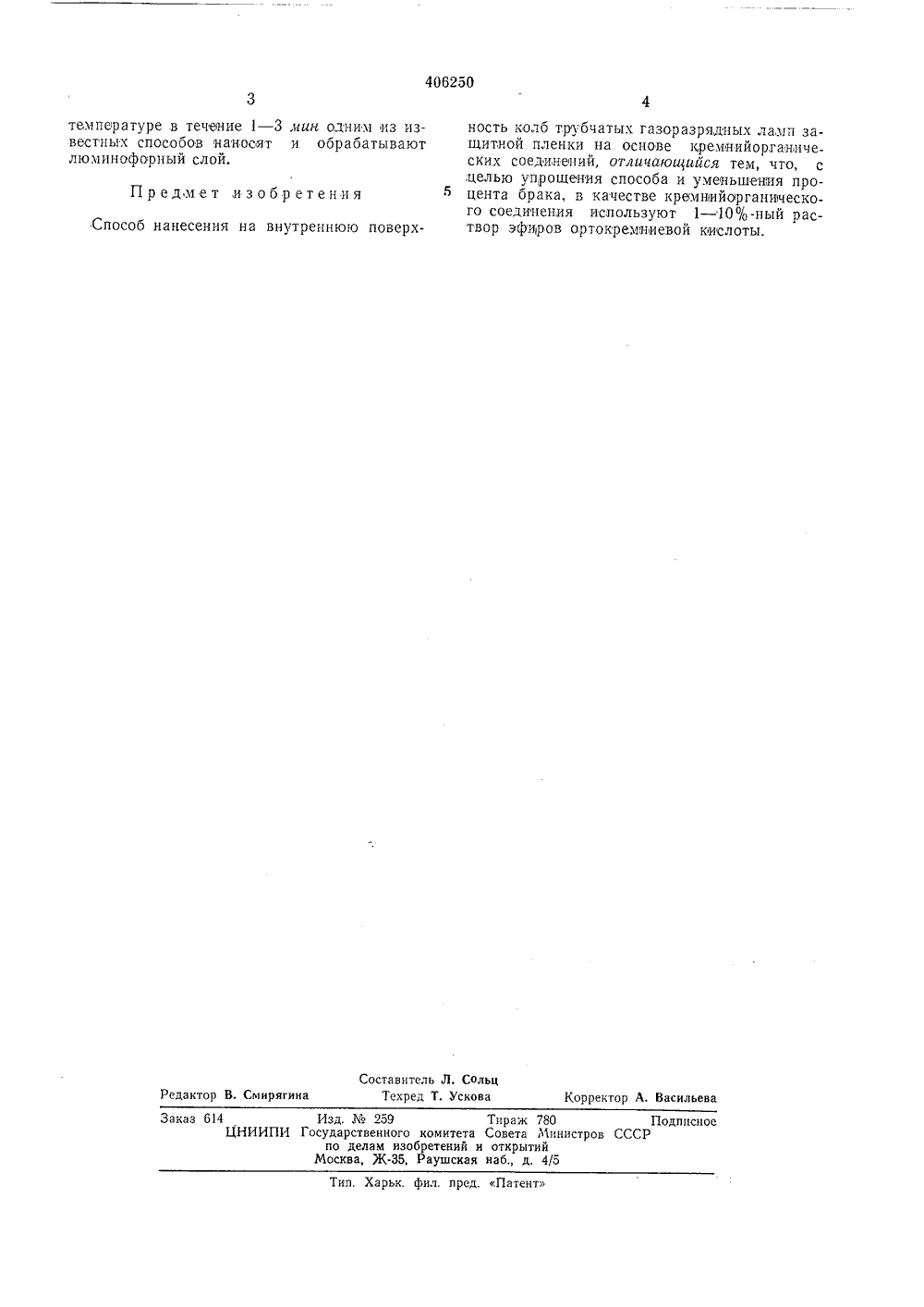

Союз Советских 406250 С ц Республик ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства-770350 24-7) Заявлено.1 Ч.1972 М, Кл, Н 011 9/22Н 011 61/35 с присоединением заявкиГосударственный комитет Совета Министров СССР оо делам изобретений и открытийи,орите Опубликовано 05.Х 1,1973, Бюллетень4 Дата опубликования описания 20 Л 111.1974 621.327,032, Иванце аявитель СПОСОБ НАНЕСЕНИЯ НА ВНУТРЕННЮЮ КОЛБ ТРУБЧАТЫХ ГАЗОРАЗРЯДНЫХ ЛАМ ПЛЕНКИОВЕРХНОС ЗАЩИТНОЙ 2 Изобретение относится к электротехнической промышленности, в частности может быть использовано в производстве газоразрядных ламп,Известен способ нанесения защитной пленки на внутреннюю поверхность колб црубчатых люминесцентных ламп (патенты США3544828 и 3547680), заключающийся в том, что в качестве пленкообразователя приыеняется кремнийоргаегическая смола (например, полиэтилксилоксен), раствор которой наносится в виде пленки на внутреннюю поверх еоость трубок, затем сушат и поли 1 меризуют пленку при повышенной температуре.Окончательно обрабатывают пленку, окисляющую органические радикалы, прои температуре до 550 С в течение нескользких,минут в воздуцсной среде, содержащей 1% двуокиси азота.Полученная по такому способу пленка исключает возможность образования непрозрачных соединенийртути,и щелочных металлов, а также предохраняет люминофорный слой от,диффундирующих из стекла ионов катр ия. Это:приводит,к повышению эффективноспи люминеоцентных ламп, На защитную пленку наносится люминофорный слой, который подвергается дополнительной температурной обработке при 550 С с целью удаления связующих веществ. Однако этот способ не совершенен, так как он приводит к повышенному проценту брака колб вследствие их двухкр атной тер мосбр аоотки и требует дополнительного оборудования, необюоди,мого для полимерпзации смолы и окисления пленки. Окислительная среда, необходимая для .разложения органических радикалов, содержит в своем составе двуокись азота, заметно ухудшающую условия труда ,рабочих,Для упрощения способа и уменьшения процента брака предложено в качестве кремний- органического соединения использовать 1 - 105;-ный раствор эфиров ортокремниевой кислоты,Такая защитная пленка формируется самопроизвольно прн комнатной температуре в течение 1 - 3 лшн при взаимодействии с влагой воздуха. Это оостоятельство исключает необходимость применения дополнительной высокотемпературной обработки пленки в воздушной среде, содержащей окислитель, и позволяет осуществить, нанесение и сушку пленки на машинах сборочных линий.По предлагаемому способу защитную плен. ку наносят на внутреннюю поверхность, в частности из 1% раствора этилового эфира ортокремниевой кислоты в бутилацетате. Затем пленку сушат в течение 1 - 3 мин при 50 - 70 С. После выдержюи трубок при комнатнойКорректор А. Васильева Редактор В. Смиригина Заказ 614 Изд. М 259 Тираж 780 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб д. 4/5Тип, Харьк. фил. пред. Патент температуре в течение 1 - З,иин одним из известных спосооов наносят и обрабатывают люминофорный слой. Пр едмет,и з о бр ет енияСпособ нанесения на внутреннюю поверхность колб трубчатых газоразрядных ламп защитной пленки на основе кремнийорганнческих соединений, отличающийся тем, что, с ,целью упрощения способа и уменьшения процента брака, в качестве кремнийэрганического соединения используют 1 - 10% -ный раствор эфиров ортокремниевой кислоты.
СмотретьЗаявка
1770350
А. Е. Скреблюков, В. А. Горюнов, Л. П. Иванцева
МПК / Метки
МПК: H01J 61/35, H01J 9/22
Метки: внутреннюю, газоразрядных, защитной, колб, ламп, нанесения, поверхность, трубчатых
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-406250-sposob-naneseniya-na-vnutrennyuyu-poverkhnost-kolb-trubchatykh-gazorazryadnykh-lamp-zashhitnojj.html" target="_blank" rel="follow" title="База патентов СССР">Способ нанесения на внутреннюю поверхность колб трубчатых газоразрядных ламп защитной</a>
