406067
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

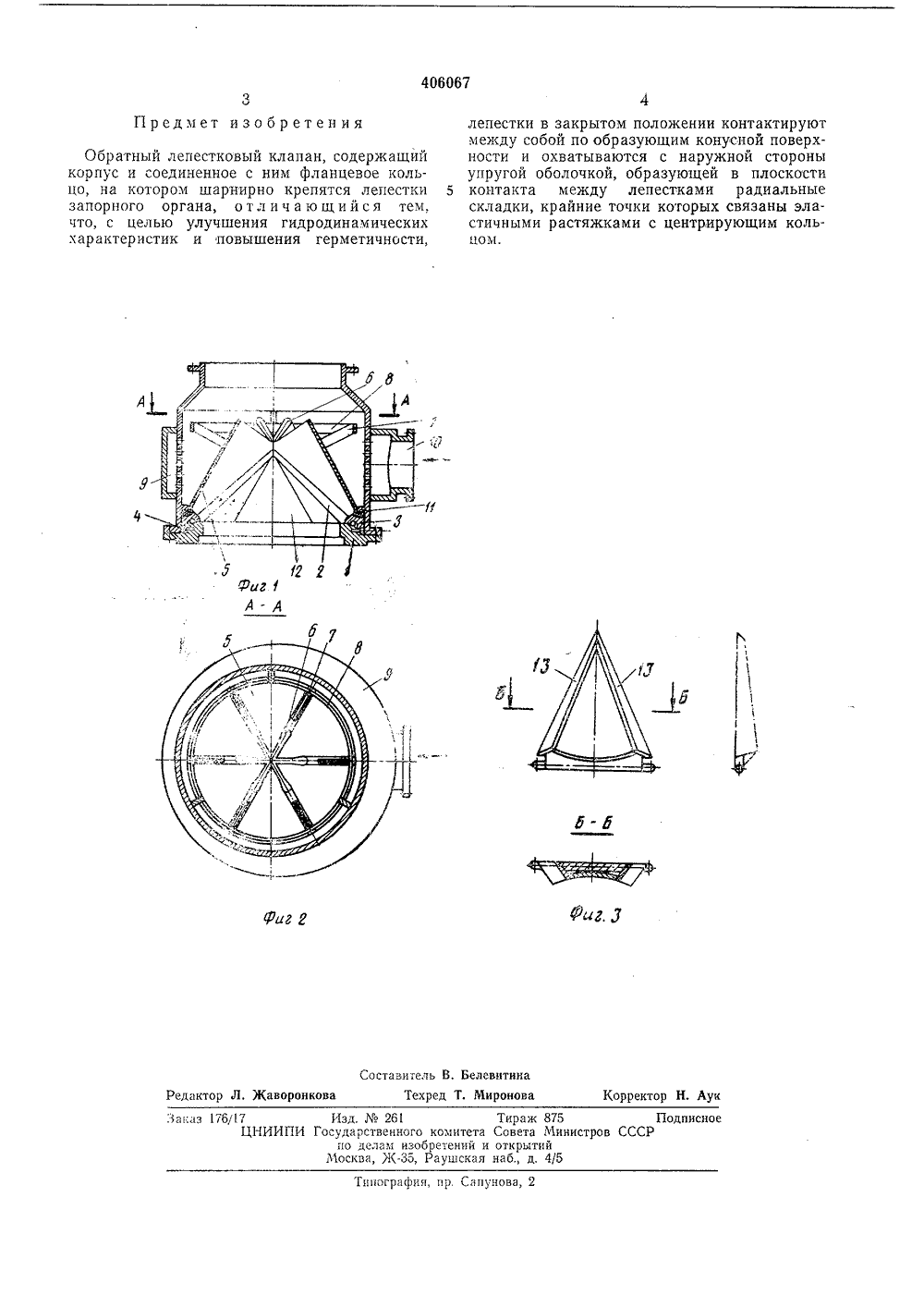

пп 406067 О П И С А Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистимеских Республик(22) Заявлено 11.08,71 (21) 1688636/25-8 с присоединением заявкиосудврственный комитеСовета Министров СССРво делам изооретенийи открытий(53) УДК 621.646(088,8) убликовано 05.11,73. Бюллетень45 та опубликования описания 02.02,75 Авторыизобретения Е. ф. Огарков, Т. И. Микитей, Т. И. Решетняк, И и В. А. Иванов Днепропетровский горный институтдин 71) Заявител 54) ОБРАТНЫЙ СТКОВЫЙ КЛА Для подачи жидкос евым коллекто ом 9 ие гидродинаа и повышение Изобретение относится к трубопроводномуконтейнерному гидро- и пневмотранспорту,Известны лепестковые клапаны с шарнирным креплением лепестков.Цель изобретения - улучшенмических характеристик клапанего герметичности,Предлагаемый обратный лепестковый клапан отличается тем, что его лепестки в закрытом положении контактируют между собой по 10образующим конусной поверхности и охватываются с наружной стороны упругой оболочкой, образующей в плоскости контакта междулепестками радиальные складки, крайние точки которых связаны эластичными растяжками 15с центрирующим кольцом,На фиг. 1 изображен предлагаемый клапан,продольный разрез; на фиг. 2 - то же, разрезпо А - А на фиг. 1; на фиг, 3 - лепесток обратного клапана в двух проекциях и разрез 20по Б - Ь,Обратный лепестковый клапан предназначендля работы в системе контейнерного гидротранспорта, он содержит фланцевое кольцо 1и лепестки 2, которые с помощью накладных 25прижимов 3 со штифтами 4 крепятся к кольцу 1. Лепестки с наружной стороны охватываются упругой оболочкой 5, которая в закрытомсостоянии образует складки 6, Последниеэластичными растяжками 7 связаны с центри рующим кольцом 8. ти клапан снабжен кольц р с входным штуцером 10,Основание упругой оболочки крепится к фланцевому кольцу с помощью кольцевого выступа 11. Подача контейнера производится со стороны полости 12.В закрытом положении давление жидкости со стороны коллектора превышает давление в полости 12. Избыточное давление прижимает плоские секторы упругой оболочки к граням пирамиды, образованной лепестками, которые, стыкуясь один с другим гранями 13, образуют со стороны полости 12 конусную поверхность, Избыточным давлением производится обжатие радиальных складок упругой оболочки по плоскостям контакта лепестков,При подходе контеинера к клапану давление в полости 12 повышается и становится больше давления со стороны коллектора, в результате чего происходит частичное раскрытие лепестков и расправление складок упругой оболочки, Дальнейшее раскрытие клапана производится корпусом контейнера.После прохода контейнера через клапан давление в полости 12 падает, клапан закрывается и дальнейшее перемещение контейнера осуществляется под действием жидкости, поступающей через коллектор.406067 А Составитель В. Белевитина Техред Т. Миронова Корректор Н. Лук актор Л, Жаворонко Тираж 875Совета Министрооткрытийнаб., д, 4/5 Изд.2 босударственного комитет по делам изобретений Москва, Я(-35, Раушска Саказ 178 ПодписноССР НИИПИ ипография, пр. Сапунова, 2 Предмет изобретения Обратный лепестковый клапан, содержащий корпус и соединенное с ним фланцевое кольцо, на котором шарнирно крепятся лепестки запорного органа, о т л и ч а ю щ и й с я тем, что, с целью улучшения гидродинамических характеристик и повышения герметичности,лепестки в закрытом положении контактируют между собой по образующим конусной поверхности и охватываются с наружной стороны упругой оболочкой, образующей в плоскости 5 контакта между лепестками радиальныескладки, крайние точки которых связаны эластичными растяжками с центрирующим кольцом.
СмотретьЗаявка
1688636
Е. Ф. Огарков, Т. И. Микитей, Т. И. РешетнИ. Г. Бардин, В. А. Иванов
МПК / Метки
МПК: F16K 15/16
Метки: 406067
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-406067-406067.html" target="_blank" rel="follow" title="База патентов СССР">406067</a>
