Виброизолированный фундамент
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 403813
Авторы: Галинскас, Дзидоликас, Каунасский, Лазенас, Рагульскис, Таль
Текст

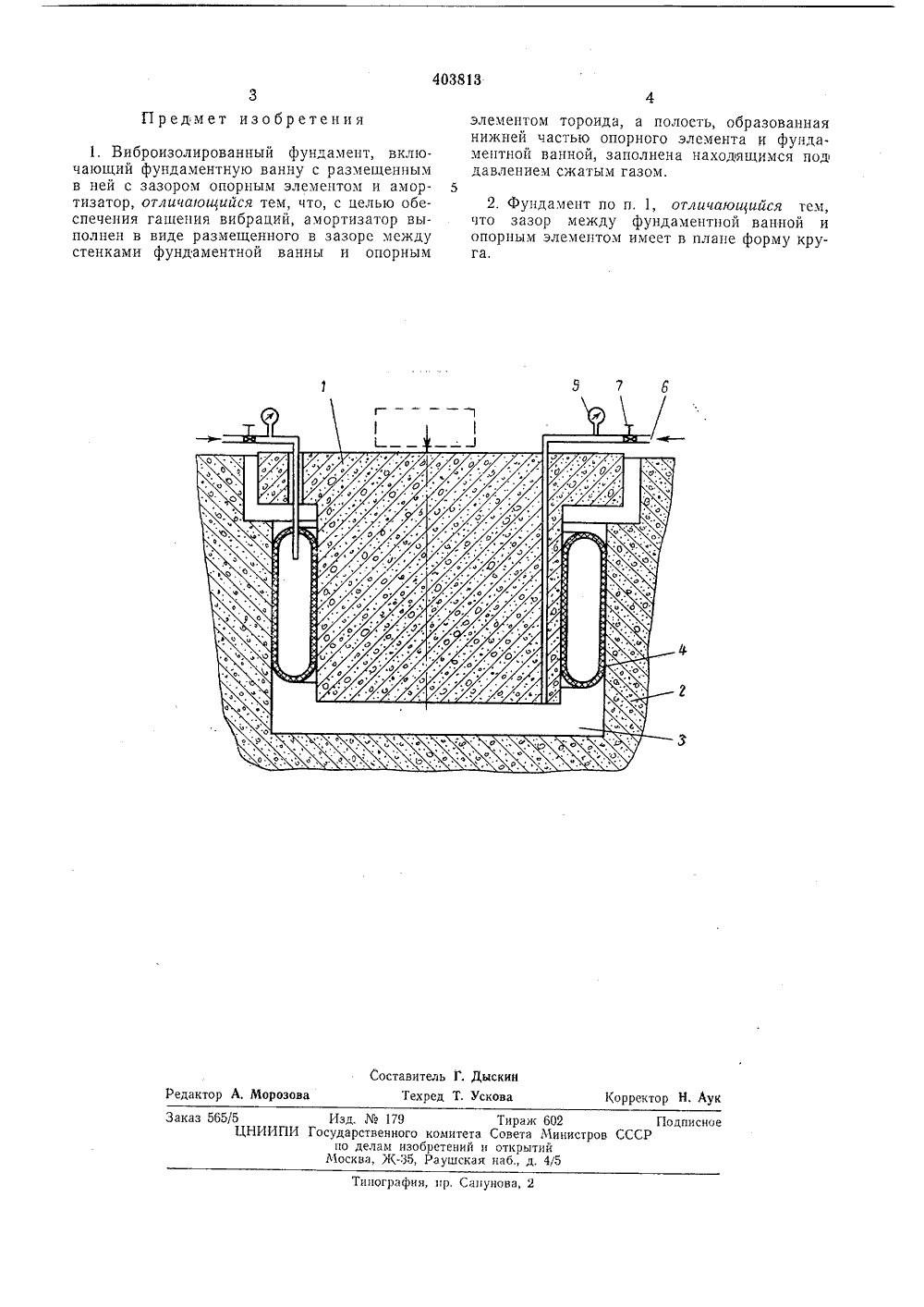

Зависимое от авт. свидетельстваЗаявлено 28.Х 11,191 ( 1731305/29-14)с присоединением заявкиПриоритетОпубликовано 26.Х.1973. Бюллетень43Дата опубликования описания 15.111,1974 М, Кл. Е 02 д 27/44 Гасударственный комитет Совета Министров СССР па делам изаоретений и открытийКаунасский политехнический институт и Каунасскийордена Знак Почета станкостроительный заводим, ф. Дзержинского Заявители ВИБРОИЗОЛИРОВАННЫЙ ФУНДАМЕНТ Изобретение касается вибротехники и пред- назначено для виброизолирования колебаний, распространяемых стационарными машинами, смонтированными на виброизолированных фундаментах.Известные виброизолированные фундаменты содержат фундаментную ванну и размещенный в ней опорный элемент, устанавливаемый на виброизолирующий элемент - пружины различных конфигураций, резину, резиновые полые шары, сочетание пружин и резины ит.д.Однако такие виброизолирующие элементы с течением времени теряют виброизолирующие свойства от значительных статических нагрузок. Кроме того, они трудны в обслуживании, так как необходимо извлекать многотонные опорные элементы из фундаментной ванны. Виброизолирующие элементы устанавливаются только под дно опорного элемента, а боковые поверхности опорного элемента и фундаментной ванны имеют зазор. При перемещении масс машины, установленной на опорном элементе, последний начинает раскачиваться.Цель изобретения - обеспечить гашение вибраций.Это достигается тем, что в зазоре между стенками опорного элемента и фундаментной ванны помещен амортизатор, выполненный в виде тороида, а полость, образованная нижней частью опорного элемента и фундаментной ванной, заполнена находящимся под давлением сжатым газом, причем, зазор между 5 фундаментной ванной и опорным элементомимеет в плане форму круга. На чертеже изображен предлагаемый виброизолированный фундамент, поперечный раз рез.Виброизолированный фундамент содержитопорный элемент 1, фундаментную ванну 2, полость 3, тороид 4, монометр 5, подводной канал 6, полости 3. Полость 3 заполнена сжа тым газом.Виброизоляция опорного элемента в осевомнаправлении осуществляется полостью 3, в которой создана воздушная пружина от находящегося под давлением сжатого газа, Жест костная характеристика воздушной пружинырегулируется с помощью регулятора 7 от подводного канала 6 сети сжатого воздуха,Виброизоляция опорного элемента в гори зонтальной плоскости осуществляется упругостью тороида, который, в свою очередь, служит уплотнительным элементом полости 3, Жесткость тороида 4 достигается упругостью материала, из которого он изготовлен, или 30 механическими способами, если тороид полый.Заказ 565/5 Изд.179 Ти ЦНИИПИ Государственного комитета Сов по делам изобретений и от Москва. К-З 5, Раушскаи на, д. 4/5 писное пографив, пр, Сапунова,1, Виброизолированный фундамент, включающий фундаментную ванну с размещенным в ней с зазором опорным элементом и амортизатор, отличающийся тем, что, с целью обеспечения гашения вибраций, амортизатор выполнен в виде размещенного в зазоре между стенками фундаментной ванны и опорным элементом тороида, а полость, образованная нижней частью опорного элемента и фунда.ментной ванной, заполнена находящимся под давлением сжатым газом.5 2. Фундамент по п. 1, отличаюшийся тем, что зазор между фундаментной ванной и опорным элементом имеет в плане форму круга.
СмотретьЗаявка
1731305
А. В. Галинскас, К. М. Рагульскис, К. П. Дзидоликас, Л. Б. Лазенас, С. П. Таль нский Каунасский политехнический институт, Каунасский ордена Знак Почета станкостроительный завод Ф. Дзержинского
МПК / Метки
МПК: E02D 27/44
Метки: виброизолированный, фундамент
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-403813-vibroizolirovannyjj-fundament.html" target="_blank" rel="follow" title="База патентов СССР">Виброизолированный фундамент</a>
Устройство для установки опорных элементов на фундаменте
Номер патента: 1010396
Опубликовано: 07.04.1983
Авторы: Алексеенко, Григорьев, Зубов, Калугин, Махов, Плясов
МПК: F16M 7/00
Метки: опорных, установки, фундаменте, элементов
...в бетон и низкой,при выбранной схеме базирования,жесткостью узла крепления опорнойпластины с устройством, а такженизкой жесткости установки устройства на фундаменте.Целью изобретения является повышение точности установки опорныхэлементов, а также увеличение диапазона их регулирования по высоте.Поставленная цель достигаетсятем, что н устройстве для установки опорных элементов на фундаменте под монтируемое оборудование, содержащем приспособление для регулирования положения опорных элементов и приспособление для фиксации опорных элементов, приспособление для регулирования положения опорных элементов выполнено в виде вертикально закрепленного на фундаменте анкерного болта, коаксиально установленной на нем трубы, представляющей собой...
Устройство для установки опорных элементов на фундаменте
Номер патента: 536302
Опубликовано: 25.11.1976
МПК: E04G 21/18
Метки: опорных, установки, фундаменте, элементов
...опирания сферическото шарнира 3. Фиксатор М соединен осью б с:корпусом 2 и прижат к нему винтом б. Сферпческпй шарнир 3 снаб.10 жен стопором 7, а на хвостовике 8 - жесткозакрепленной скобой 9, на которую через установочную гайдуку 10 оперт овязанный с,ней резьбой нажимной стержень 11, расположен.ный в сквозном отверстии сферического шарнира 3 и имеющий на нижнем конце держатель 12 с зажимом 13 для закрепления соединительного стержня 14. Опорный элемент 1 э прикреплен к держателю 12 посредством соединительного стержня 14.На фундаменте под оборудование на предварительно размеченных, местах укладывают бетонную смесь. В том же месте устанавливают штатив 1 с полностью собранным устройством и, вращая установочную гайку 10, 25 перемещают...
Стыковое соединение элементов свайного фундамента
Номер патента: 715712
Опубликовано: 15.02.1980
МПК: E02D 5/52
Метки: свайного, соединение, стыковое, фундамента, элементов
...не показан) . Стыкуемый элемент 3 включает обойму 2 с выступами 3 и опором 5.Погружение элемента 1 в грунт производят сваепогружающим механизмом (условно не показан) до упора 5,Описываемое сопряжение сваи с оголовком имеет следующие преимущества:- уменьшение трудоемкости работ настроительной площадке за счет исключения работ по приготовлению и укладке пакетов с вяжущим;- сокращение сроков ввода фундаментов под нагрузку за счет исключения времени на твердение и набор прочности заполнения в швах стыкуемых элементов;- уменьшение стоимости возведения фундаментов за счет сокращения трудозатрат и сроков ввода свайных фундаментов под нагрузку;- возможность применения устройствапри расположении оголовка на свае выше поверхности грунта за...
Виброизолированный фундамент
Номер патента: 605889
Опубликовано: 05.05.1978
Автор: Паниев
МПК: E02D 27/44
Метки: виброизолированный, фундамент
...той поверхностью, расположена над фундаментной ванной и заполнена сжатым газом, причем одни края оболочки примыкают к нижнему обрезу опор. ного элемента, а друтие - к верхнему обрезу фун. даментной ванны, которая заполнена жидкой рабо.чей средой,На чертеже изображен предложенный виброиэо. лнрованный фундамент в разрезе.Виброизолнрованный фундамент имеет фун. даментную ванну 1, заполненную жидкостью, амор. тизатор 2, расположенный над фундаментной ван. ной 1, Амортизатор представляет собой гофриро ванную оболочку криволинейной формы в плане и подковообразную в поперечном сечении в вертикальной плоскости. Для заполнения внутренней полости жидкостью и газом имеются два отверстия для втулок (одно в теле ванны 1, другое в теле оболочки...
Виброизолированный фундамент
Номер патента: 1196454
Опубликовано: 07.12.1985
Автор: Лапшинов
МПК: E02D 27/44
Метки: виброизолированный, фундамент
...с заведенным в полость ванны вертикальным выступом 4. Опорную "плиту 3 охватывает П-образный короб 5, размещенный относительно ее верх ней поверхности с зазором 6, заполненным пластичным материалом 7. К нижней поверхности выступа 4 жестко прикреплен раструб 8 с вогнутой боковой поверхностью и с оразованием горизонтального уступа 9, на,котором размещены нанизанные на выступ 4 шайбы 10 с эластичными прокладками 11, Горизонтальная опорная плита 3 выполнена со сквознымн отверстиями 12, перекрытыми поршнями 13, штоки 14 которых оперты на верхний обрез ванны 1, Свободное от амортизирующей среды 2 пространство ванны 1 заполнено плавучими упругими сферическими элементами 15, а в пластичный материал 7, заполняющий зазор 6 между П-образным...
