Индикатор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 393628
Автор: Вител
Текст

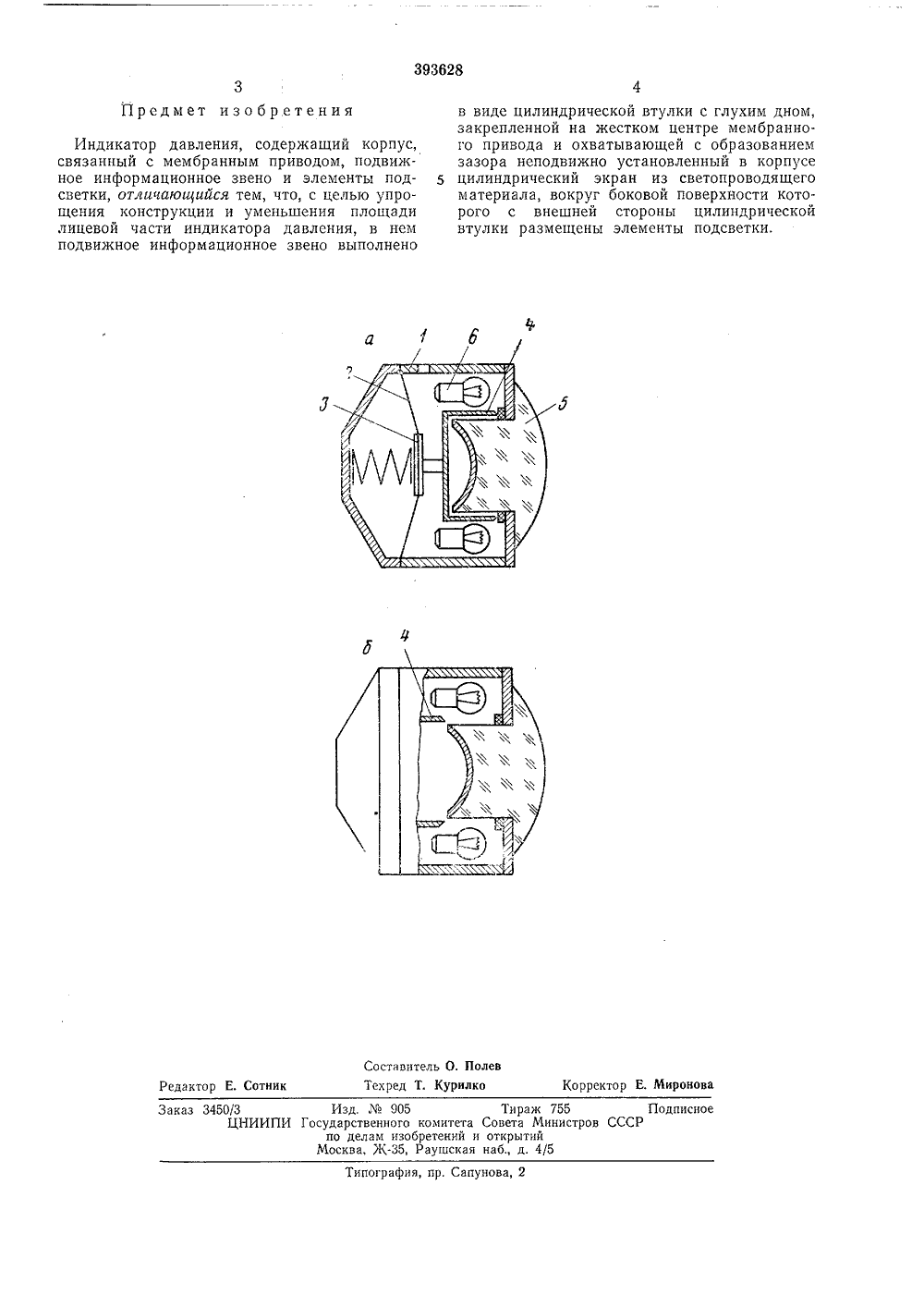

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик,Х 11,1971 ( 1727106/18-1 Заявлено Гасударственный комитет Совета министров СССР по делам изобретений и открытийПриоритет Опубликовано 10,Ч 111,1973. БюллетеньДата опубликования описания 27,Х 11,1973 УДК 531.187,087.4 (088,8) Авторизобрете Ю. Г. Бреславе, М. федорова иститут горнои мех им.ИНДИКАТОР ДАВЛЕ На дикат ниях.осится ля сиги утствии Индикатор давления содсржит расположенный в корпусе 1 подпружиненный мембранный привод 2, на жестком центре 3 которого закреплено подвижное информационное звено, выполненное в виде цилиндрической втулки 4 с глухим дном. Цилиндрическая втулка охватывает с образованием зазора неподвижно установленный в корпусе 1 цилиндрический экран 5 из светопроводящсго материала, например из матированного органического стекла. На боковую поверхность экрана 5 направлен свет от элементов б подсвстки, расположенных вокруг цилиндрической втулки. В положении а световые лучи не проходятт элементов б подсветки к цилиндрическомукрану 5. При подачевает приводчего связанналиндрическаянее левое полпоток проходнает светитьсления. командного давления 2 (положение б), в р я с его жестким центр втулка 4 перемещаетс ожение. В этом случае ит через экран 5, котор я, сигнализируя о нали срабатыезультате ом 3 ция в крайсветовой ый начичии давс присоединением заявки М Изобретение отн к пневмоавтоматикеи предназначено д ализации о наличиидавления при отс освещения, например в шахтах.Известны индикаторы давления, содержащие корпус с мембранным приводом, подвижное информационное звено и элементы подсветки,Известные индикаторы давления имеютсложную конструкцию, так как между приводом и подвижным информационным звеномнаходится большое число промежуточныхкинематических звеньев,Кроме того, они имеют большие габаритылицевой части устройства, общая площадь 15которой значительно больше полезной площади, излучающей световой поток.Цель изобретения - упрощение конструкции и уменьшение площади лицевой частииндикатора давления, 20Для этого подвижное информационное звено в индикаторе выполнено в виде цилиндрической втулки с глухим дном, закрепленнойна жестком центре мембранного привода иохватывающей с образованием зазора неподвиокно установленный в корпусе,цилиндрический экран из светопроводящего материала,вокруг боковой поверхности которого с внешней стороны цилиндрической втулки размещены элементы подсветки. 30 теже изображен предлагаемый индавления в двух рабочих положе393628 О, Полевурилко Составите Техред Т. Корректор Е. Миронов Сотник Редактор Изд.905 Тираж 755ударственного комитета Совета Министровпо делам изобретений и открытийМосква, Ж, Раушская наб д. 4/5 з 3450/3ЦНИИП ПодписноСР ипография, пр. Сапунова,Предмет изобретения Индикатор давления, содержащий корпус, связанный с мембранным приводом, подвижное информационное звено и элементы подсветки, отличающийся тем, что, с целью упрощения конструкции и уменьшения площади лицевой части индикатора давления, в нем подвижное информационное звено выполнено в виде цилиндрической втулки с глухим дном, закрепленной на жестком центре мембранного привода и охватывающей с образованием зазора неподвижно установленный в корпусе цилиндрический экран из светопроводящего материала, вокруг боковой поверхности которого с внешней стороны цилиндрической втулки размещены элементы подсветки.
СмотретьЗаявка
1727106
Институт горной механики, технической кибернетикМ. М. Федорова
витель Ю. Г. Бреславец
