Номер патента: 388805

Авторы: Вердерезский, Иванов, Чередниченко

ZIP архив

Текст

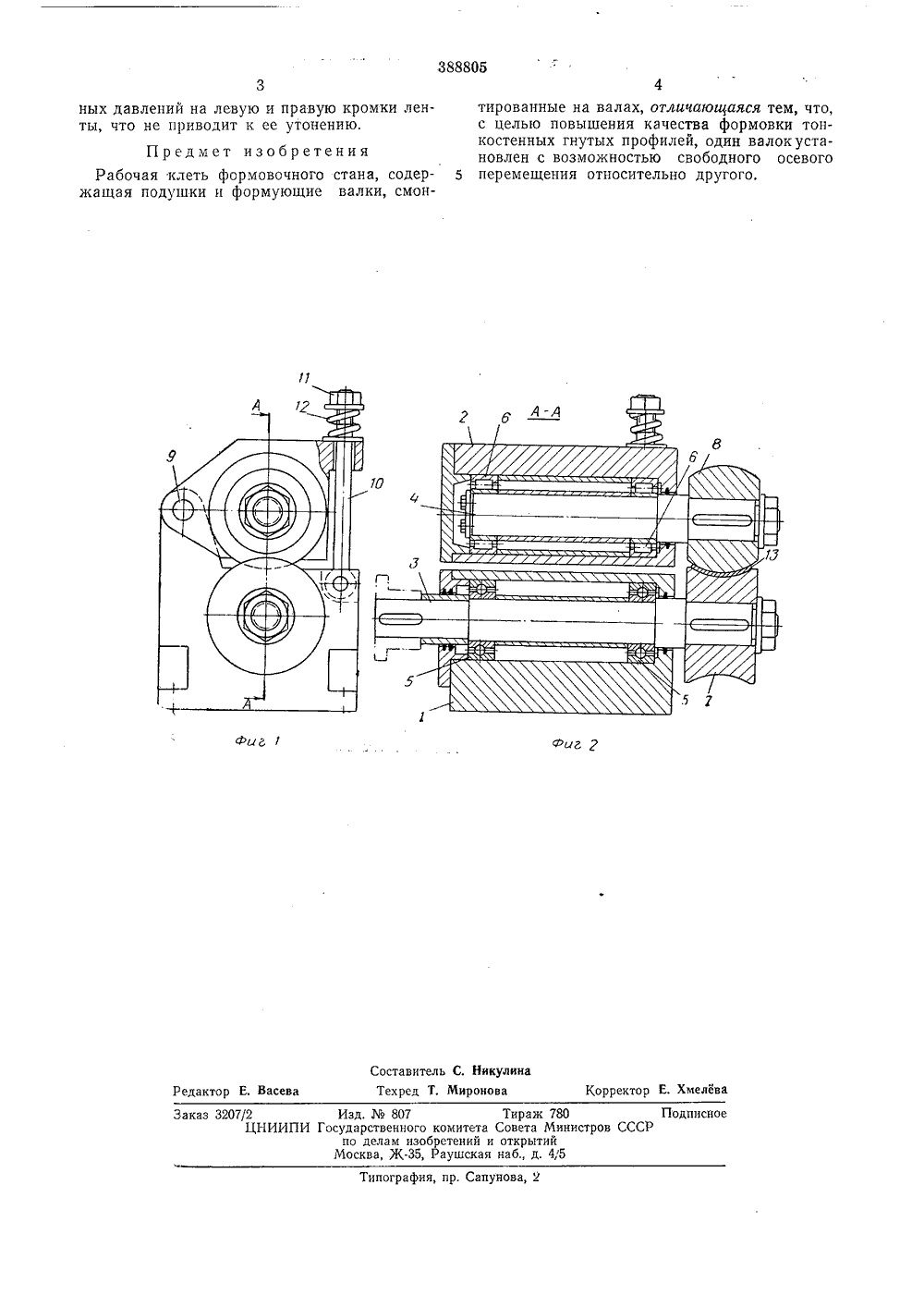

Союз Советских Соь 1 нвлм стим вск 1 х Ресг,ублииЗависимое от авт. свидетельстваЗаявлено 15.1 Х,1971 ( 1697443/25-2 с присоединением заявкиКл. В 21 с 37 Госур,арствеииый комите 1Совета Миеистрсе СССРпо делам изаеретеиийи оп;сеней риоритет Опубликовано 05 Л 11.1973, БюллетеньДата опубликования описания 6.ХП.1973 К 621.774.07(088,8 Авторы изобретения. А. Вердеревский, Г. М, Чередниченко и А. Г,Заявитель БОЧАЯ КЛЕТЬ ФОРМОВОЧНОГО СТАН 1 и 2 с 3 Изобретение относится к области производства труб.Известны рабочис клети формовочного стана, содержащие подушки и формующие валки, смонтированные на валах. Валки жестко установлены один относительно другого с зазором, соответствующим толщине формуемой ленты.В таких клетях вследствие колебаний толщины заготовки, неточности настройки про ходных сечений калибров, радиальных и осевых биений валков наряду с пластическим изгибом ленты имеет место ее утонение.Небольшие по абсолютным величинам утонения становится существенными при фор мовке изделий, толщины которых измеряются долями миллиметра, В этом случае изменение толщины в процентном отношении получается достаточно большим и на кромках формуемой ленты появляются гофры.20С целью повышения качества формовки тонкостенных гнутых профилей в предлагаемой рабочей клети один валок установлен с возможностью свободного осевого перемещения относительно другого, 25На фиг. 1 схематически изображена предлагаемая рабочая клеть формовочного стана, общий вид; на фиг. 2 - разрез по А - А на фиг. 1.Рабочая клеть состоит из подушек 0 расположенными в них валами 8 и 4, смонтированными в подшипниках б и б, причем подшипники б, например, с цилиндрическими роликами, допускают свободное осевое перемещение вала в пределах торцевых зазоров между валом и подушкой. На валах установлены валки 7 и 8, наружные поверхности которых в сопряжении между собой образуют калибр необходимого профиля. Подушки 1 и 2 связаны между собой шарниром 9 и винтовой стяжкой 10, которая одним. концом шарнирно соединяется с подушкой 1, а другим воздействует на подушку 2 посредством сжимаемой от гайки 11 пружины 12.Заготовка 18 в виде плоской ленты изгибается в калибре валков 7 и 8 под действием упругой силы пружины 12. Усилие пружины устанавливается гайкой 11 в соответствии с необходимым для пластического изгиба ленты давлением. В случае разнотолщинности ленты по длине и радиального биения валков верхний валок 8 перемещается в вертикальном направлении, слегка воздействуя на пружину 12. При этом давление в калибре существенно не изменяется и не вызывает утонение ленты.В случае разнотолщинности ленты по ширине и осевых биений валков верхний валок 8 перемещается в горизонтальном направлении и постоянно находится в состоянии рав388805 Фиг 3 Фиг 1 Составитель С. НикулинаТехред Т. Миронова Корректор Е. Хмелева Редактор Е. Васева Заказ 3207/2 Изд.807 Тираж 780 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д, 4,5Типография, пр. Сапунова, 2 ных давлений на левую и правую кромки ленты, что не приводит к ее утонению,Предмет изобретенияРабочая клеть формовочного стана, содержащая подушки и формующие валки, смонтированные на валах, отличающаяся тем, что, с целью повышения качества формовки тонкостенных гнутых профилей, один валокустановлен с возможностью свободного осевого 5 перемещения относительно другого,

Смотреть

Заявка

1697443

В. А. Вердерезский, Г. М. Чередниченко, А. Г. Иванов

МПК / Метки

МПК: B21C 37/06

Метки: 1ескдн, |оатет1ш"техн

Опубликовано: 01.01.1973
