Сальниковое уплотнение

Номер патента: 333346

Опубликовано: 01.01.1972

Автор: Гафт

МПК: F16J 15/26

Метки: сальниковое, уплотнение

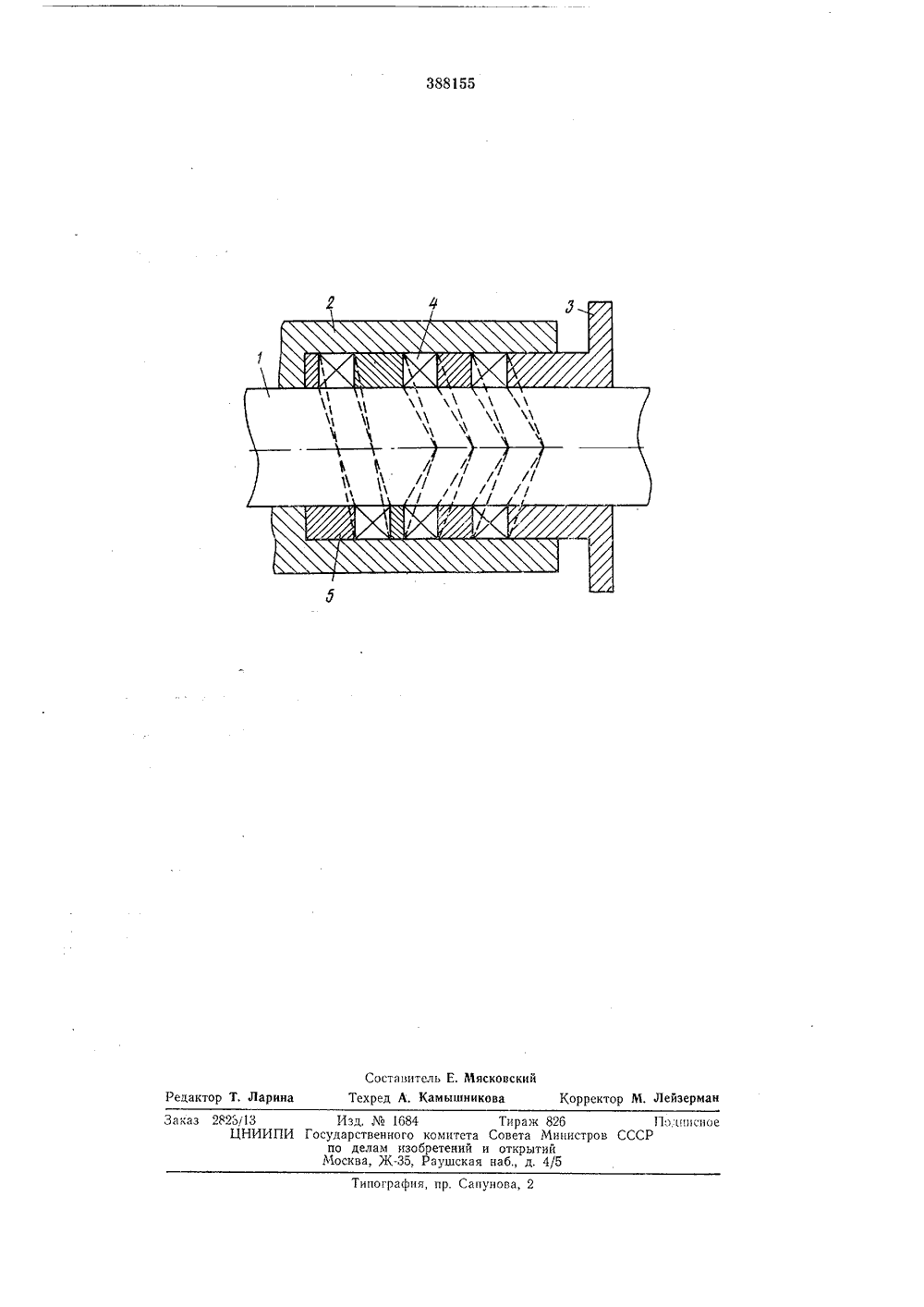

...давления набивки ца вал.Предложенное сальниковое уплотнение отличается тем, что разделительные шайбы выполнены с коническими торцовыми поверхностями, углы при вершине конуса которых различны. Это обеспечивает равномерное давление набивки на вал.На чертеже показано описываемое сальниковое уплотнение.Оцо включает вал 1, корпус 2, цилиндрическую камеру 3, уплотнительные кольца 4 и разделительные шайбы 5. Разделительные шайбы выполнены с коническими торцовыми поверхностями б, углы при вершине конуса которых различны. Сальниковое уплотнение щцм образом. При приложении осевой н щи нажимной втулки 7 оца 5 шайбы 5 и уплотнительцые симости от угла конуса воз радиальные составляющие,поперечной деформацией ко к валу. Потери на деформа...

Номер патента: 1010365

Опубликовано: 07.04.1983

Авторы: Белотелов, Сахно, Сметанин

МПК: F16J 15/18

Метки: нажимной, сальникового, уплотнения, элемент

...также нажимной элемент 15сальникового уплотнения вала насоса, содержащий разъемные полувтулкис полуфланцами и имеющее шайбЫ устройство для осевого поджатия2,Недостатком известного устройстваявляется многодетальность и, какследствие, сложность его обслуживания.Цель изобретения - упрощение обслуживания. 25Поставленная цель достигаетсятем, что на нажимном элементе сальникового уплотнения, содержащем разьемные полувтулки с полуфланцами иимеющее шайбы устройство для осевогоподжатия, на полуфланцах по линииразъема со стороны осевого поджатиявыполнены выступы, охватываемые шайбами, при этом высота выступов мень-ше или равна высоте шайб. 35На ф.-;г. 1 изображен предлагаемый нажимной элемент сальникового уплотнения, на.фиг, 2 - разрез Л-А на...

Номер патента: 1451381

Опубликовано: 15.01.1989

Авторы: Матерков, Чубаков

МПК: F16J 15/32

Метки: вала, двигателя, коленчатого, коренного, подшипника, разъемное, сальниковое, уплотнение

...надежности уплотнения, сокращение непроизводительного расхода масла за счет зафиксирования концов полуколец сальниковой набивки, являющихся первыми по ходу вращения вала,На фиг, 1 изображено устройство, разрез; на фиг. 2 - фиксации сальниковой набивки.Уплотнение содержит верхнее полукольцо набивки 1, установленное в пазу корпуса коренного подшипника 2, и нижнее полукольцо 3, установленное в пазу крышки коренного подшипника 4 и фиксируемое штифтом 5. Такое конструктивное исполнение сокращает участок набивки, который подвергается сжатию силами трения, в результате 2 О чего исключается возможность появления не- плотности в стыках полуколец набивки и ис 2течения через них масла, Вместе с этим значительно увеличивается длина участка...

Номер патента: 1557401

Опубликовано: 15.04.1990

Автор: Кожанов

МПК: F16J 15/18

Метки: качения, опоры, сальниковое, уплотнение

...к машиностроению и может быть использовано для герметизации подвижных элементов..Целью изобретения является упроще 5 ние канструкции уплотнения и улучшение обслуживания.На чертеже изображено сальниковое уплотнение опоры качения, разрез.Сапьниковое уплотнение содержит 1 О корпус 1, опору 2 трения, вал 3,;расоложенныв в корпусе нажимные стерж:ни 4 с установленными на них по-по,садке сухарями 5, находящиеся в карманах корпуса сальниковую набивку 6 15 и втулку 7, контактирующую посредст-. вом радиальных пазов 8 с сухарями 5. Один конец нажимного стержня 4 расположен со стороны наружной торцовой поверхности опоры и имеет резьбовую 2 р поверхность 9.Сальниковое уплотнение опоры качения функционирует следующим образомПри ввинчиванни нажимных...

Номер патента: 22600

Опубликовано: 31.08.1931

Автор: Уэйт

МПК: E01D 19/00, E04B 1/38

Метки: балок, двутавровых, прямым, соединения, сходящихся, углом

...В патенте10119 описано устройство соединения под прямым углом двутавровых балок без помощи болтов или заклепок, состоящее в том, что стенка вертикальной балки целиком срезана на высоту поперечной балки, с целью образования сквозных прорезов для стенки - последней, В предложенном видоизменении изобретения, вместо цельных двутавровых балок, применены составные из плоских листов, заранее снабженных необходимыми вырезами и затем соединенных в двутавр сваркою при помощи прямоугольных или тра пецоидальных шпунтов в листах, служащих полками балок. В означенные шпунты вставляются продольные края листа, служащего стенкой двутавра.На чертеже фиг. 1 изображает вид стенки сверху; фиг. 2 и 3 - вид сверху двух полок в отдельности; фиг. 4 -...
