Способ регулирования уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 380932
Авторы: Городущепко, Кипарскин, Слезкин
Текст

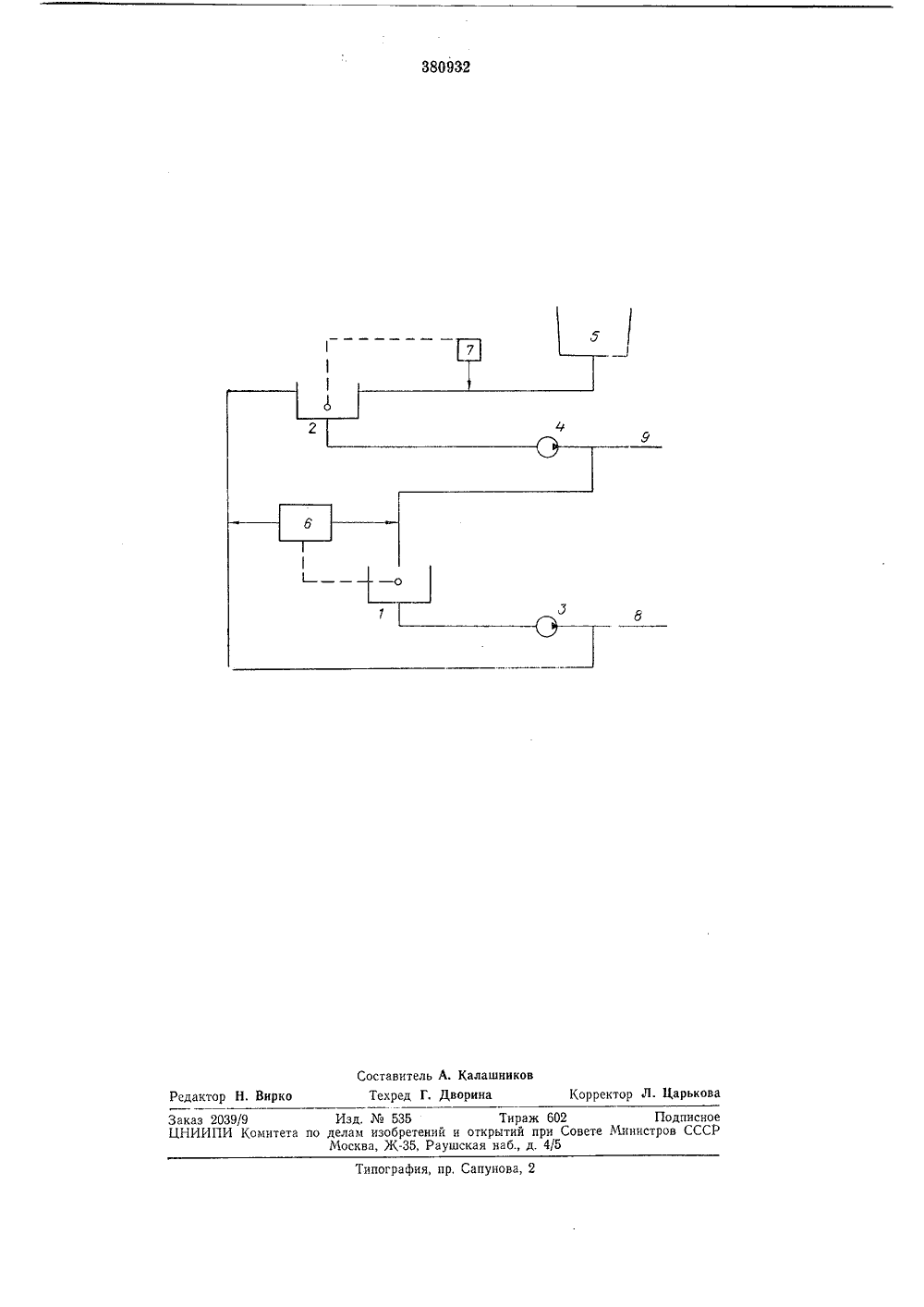

Союз Советскив Сациалистическив РеспубликЗависимое от авт. свидетельстваЗаявлено 24.1 Х.1971 ( 1699869/24-6с присоединением заявки Л" Кл. Г 28 Ь 11/ Комитет по делам изобретений и открытий ори Совете Министров СССРиоритет Опубликовано 15.Ч.1973. Бюллетень21 Дата опубликования описания 25.Ч 11.1973 УДК 621.182.26-53Авторыизобретени Кипарский и Л, Е. Слезк В. Н. Городущенко,Заявитель СПОСОБ РЕГУЛИРОВАНИЯ УРОВ Изобретение относится к средствам автоматизации конденсаторов и может быть применено в судовых паротурбинных установках.Известны способы регулирования уровня не менее чем в двух конденсаторах бездеаэраторной судовой паротурбинной установки с конденсатными насосами и внешней емкостью. Эти способы предусматривают весьма сложные системы сброса и добавления воды при изменении уровней в обоих конденсаторах.Цель изобретения - упрощение системы. Для достижения цели при повышении уровня в первом конденсаторе сбрасывают воду из напорной магистрали конденсатного насоса этого конденсатора во второй конденсатор, при понижении уровня в первом конденсаторе добавляют воду из напорной магистрали конденсатного насоса второго конденсатора, а при понижении уровня во втором конденсаторе добавляют воду из внешней емкости.На чертеже приведена схема реализации данного способа, Объектом регулирования является система с конденсаторами 1 и 2, конденсатными насосами т и 4, внешней емкостью б и регуляторами б и 7 уровней в конденсаторах 1 и 2.Суммарное количество воды, образующееся при конденсации пара в обоих конденсаторах, постоянно при данном режиме. Поэтому если в одном из конденсаторов уровень воды понижается, в другом в такой же степени он повышается, В данном способе эти изменения компенсируются по изменению уровня в одном конденсаторе 1. При повышении уровня в 5 нем регулятор б сбрасывает воду из напорноймагистрали 8 конденсатного насоса 3 в конденсатор 2, Прп понижении уровня в конденсаторе регулятор б добавляет в него воду из напорной магистрали 9 конденсатного насоса 10 4 конденсатора 2.Для восполнения утечек из цикла регулятор 7 при понижении уровня в конденсаторе 2 добавляет в него воду из внешней емкости б. Предмет изобретенияСпособ регулирования уровня не менее чемв двух конденсаторах бездеаэраторной судовой паротурбинной установки с конденсатны ми насосами и внешней емкостью, отличаюи 1 ийся тем, что, с целью упрощения системы, при повышении уровня в первом конденсаторе сбрасывают воду из напорной магистрали конденсатного насоса этого конденсатора во 25 второй конденсатор, при понижении уровня впервом конденсаторе добавляют воду из напорной магистрали конденсатного насоса второго конденсатора, а при понижении уровня во втором конденсаторе добавляют воду из 30 внешней емкости.380932 Корректор Л. Царькова Редактор Н, Вирко пография, пр, Сапунова Составитель А. КалашникоТехред Г. Дворина Заказ 2039/9 Изд.535 Тираж 602ЦНИИПИ Комитета по делам изобретений и открытий при СовМосква, Ж, Раушская наб., д. 4/5 Подписное Министров СССР
СмотретьЗаявка
1699869
В. Н. Городущепко, В. Г. Кипарскин, Л. Е. Слезкин
МПК / Метки
МПК: F28B 11/00
Метки: уровня
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-380932-sposob-regulirovaniya-urovnya.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования уровня</a>
