Аналого-цифровой преобразователь перемещение—код

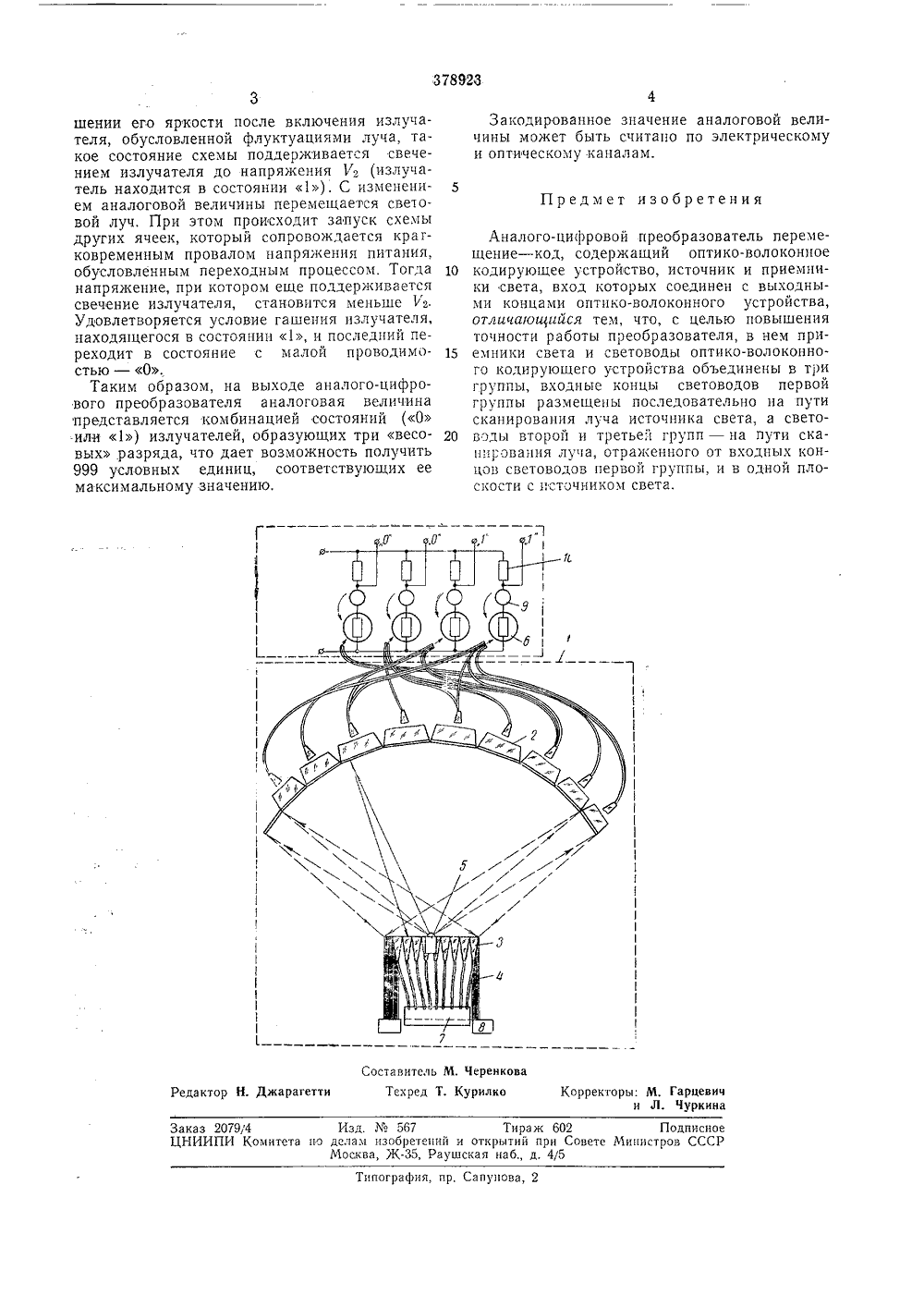

О П И С А Н И Е 378923ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВЮРСКОМУ СВИДЕ е ЕПЬСТВУ висимое от авт. свидетельствааявлено 06,Ч 11.191457087/18-24 Кл, б 08 е 9/О 6 с присоединением заявкиоритет Комитет по лел изобретении н аткрытн при Совете Министров СССРОпубликовано 18,1 Ч.1973. Бюллетень19Дага опубликования описания 1.ИШ,1973 ДК 681.325(088 Авторизобретени Мыско аявит АНАЛОГО-ЦИфРОВОй П РЕОБРАЗОВАТ ПЕРЕМЕЩЕН И Е - КОД устроиства в 2иемников свеНа чертеже приведена схем плане со схемой включения п та старшего разряда.Она содержит оптико-волоко щее устройство 1, состоящее и рой 3 и третьей 4 групп свето нное кодирую- первой 2, втоодов, источник Зо Изобретение относится к области автоматики и вычислительной техники и служит для преобразования перемещения в код.Известные аналого-цифровые преобразователи перемещение - код содержит оптико-волоконное кодирующее устройство, источник и приемники света, входы которых соединены с выходными концами оптико-волоконного устройства. Однако эти преобразователи вследствие отсутствия дополнительных световодов, предназначенных для устранения неоднозначности считывания, имеют низкую точность преобразования.С целью повышения точности работы в преобразователе приемники света и световоды оптико-волоконного устройства объединены в три группы. Входные концы световодов первой группы размещены последовательно на пути сканирования луча, источника света, а свето- воды второй и третьей групп - на пути сканирования луча, отраженного от входных концов световодов первой группы, и в одной плоскости с источником света. света 5, приемники света б - 8, излучатели 9 и нагрузки 10.При подаче аналогового сигнала на вход аналого-цифрового преобразователя луч источника света 5 отклоняется в положение, соответствующее величине поданного сигнала. Падающий луч света на входные концы световодов первой группы частично проходит через них и по световодам направляется к приемнику света б первой группы. Отраженный луч света (70%), попадая на световоды 3 и 4, распределяется между ними приблизительно поровну.Далее по гибким световодам поток света передается к соответствующим светоприемникам 7 и 8. Подачей светового импульса на приемник б производится запуск схемы излучателя, который сопровождается резким возрастанием проводимости приемника 7 и, следовательно, ростом тока. Так как излучатель 9, нагрузка 10 и приемник б соединены последовательно, то на них происходит скачкообразное перераспределение напряжений. Доля напрязкения Р на излучателе 9 оказывается достаточной для возбуждения его свечения. Между светоприемником б и излучателем осуществляется положительная обратная связь, в результате чего ячейка обладает 5-образной вольтамперной характеристикой. При снятии запускающего светового импульса или умень378923 Предмет изобретения Составитель М. Черенко Текред Т. Курилко дактор Н. Джарагетти Корректоры: М. Гарцевич и Л. ЧуркинаЗаказ 2079/4 Изд.567 Тираж 602 ПодписноеЦНИИПИ Комитета по делам изобрете 1 ий и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр, Сапунова,шении его яркости после включения излучателя, обусловленной флуктуациями луча, такое состояние схемы поддерживается свечением излучателя до напряжения Гз (излучатель находится в состоянии 1). С изменением аналоговой величины перемещается световой луч. При этом происходит запуск схемы других ячеек, который сопровождается крагковременным провалом напряжения питания, обусловленным переходным процессом. Тогда 10 напряжение, при котором еще поддерживается свечение излучателя, становится меньше р 2, Удовлетворяется условие гашения излучателя, находящегося в состоянии 1, и последний переходит в состояние с малой проводимо стью - 0.Таким образом, на выходе аналого-цифрового преобразователя аналоговая величина представляется комбинацией состояний (0 -или 1) излучателей, образующих три несо вых разряда, что дает возможность получить 999 условных единиц, соответствующих ее максимальному значению,Закодированное значение аналоговой величины может быть считано по электрическому и оптическому каналам,Аналого-цифровой преобразователь перемещение - код, содержащий оптико-волоконное кодирующее устройство, источник и приемники света, вход которых соединен с выходными концами оптико-волоконного устройства, отличающийся тем, что, с целью повышения точности работы преобразователя, в нем приемники света и световоды оптико-волоконного кодирующего устройства объединены в три группы, входные концы световодов первой группы размещены последовательно на пути сканирования луча источника света, а свето- воды второй и третьей групп - на пути сканирования луча, отраженного от входных концов световодов первой группы, и в одной плоскости с источником света.
