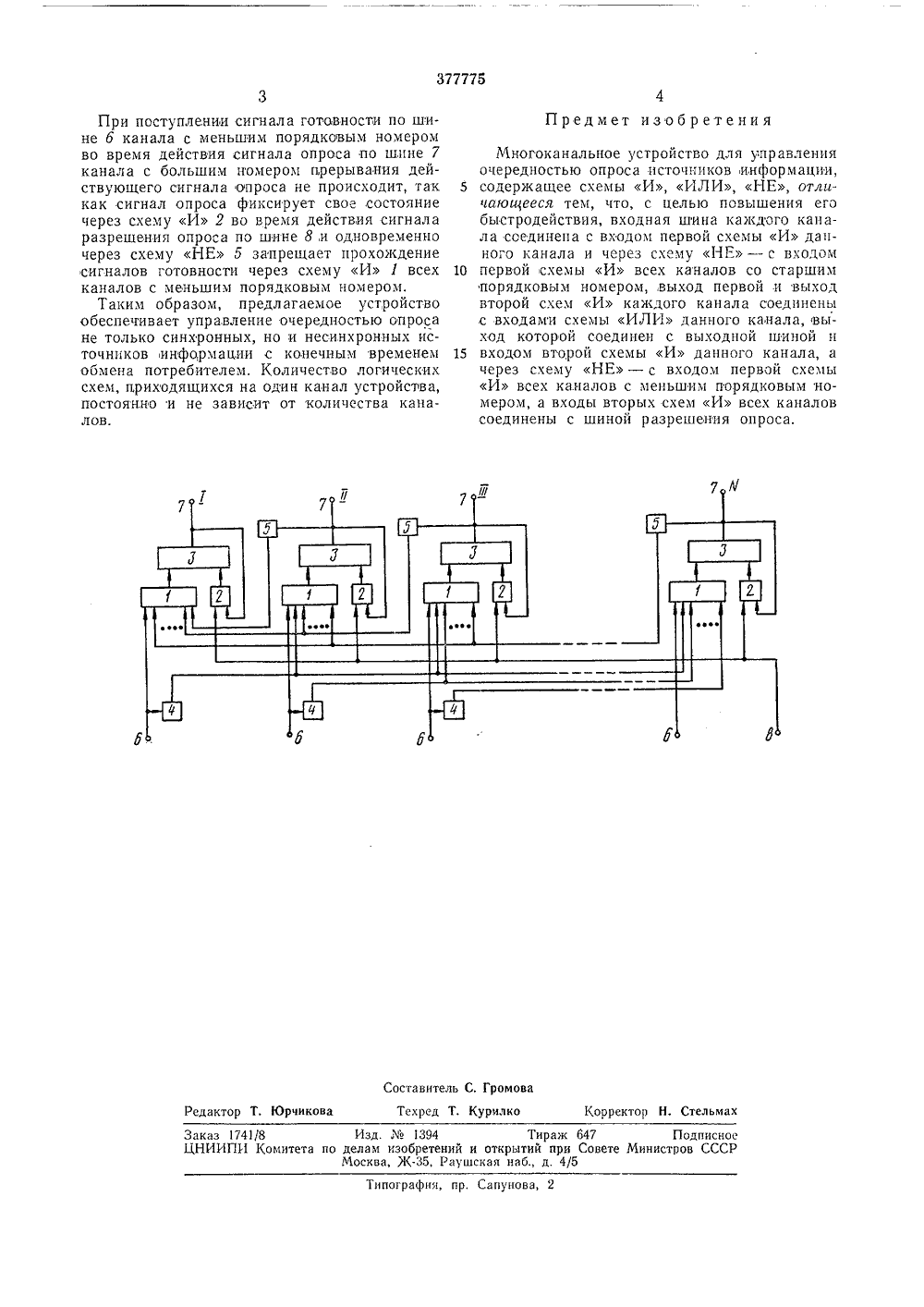

Союз Советских Социалистических РеслубликЗависимое от авт. свидетельстваЗаявлено 08.Х.19 О ( 1481642/18-24 М, Кл. 6 06 9/1 пением заявкис п исо риоритетпубликовано 17.Ч.1973, Бюллетеньата опубликования описания 29 Ч 1.197 евамткрытий Комитет ло обретеиий и ри Совете М УДК 681.3(088,8) ннстров вторыобретени В. Н. Бакеев, Г. М. Колымагин и Ивановск Заявитель;о: а МНОГОКАНАЛЬНОЕ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯОЧЕРЕДНОСТЬЮ ОПРОСА ИСТОЧНИКОВ ИНФОРМАЦИ Известные многоканальные устройства для управления очередностью опроса источников информации, обеспечивающие опрос источников при групповом появлении сигналов готовности по приоритету в порядке нумерации источников, обладают недостато гно высоким быстродействием.Целью изобретения является повышение быстродействия устройства. Это достигается тем, что входная шина каждого канала соединена с входом первой схемы И данного канала и через схему НЕ с входом первой схемы И всех каналов со старшим порядковым номером. Выходы первой и второй схем И каждого канала соединены с входами схемы ИЛИ данного канала, выход которой соединен с выходной шиной и входом второй схемы И данного канала, а через схему НЕ - с,входом первой схемы И всех каналов с меньшим порядковым номером. Входы вторых схем И всех каналов соединены с шиной разрешения опроса.На чертеже показана блок-схема устройства.Устройство содержит каналы 1, К 111 Л, каждый из которых состоит из схем И 1 и 2, схемы ИЛИ 3, схем НЕ 4,и 5, входной шины 6 сигнала готовности и выходной шины 7 сигнала опроса, и шины 8 сигнала разрешения опроса. Исключение составляют канал 1, в котором отсутствует схема НЕ 5, и ка.нал Л, в котором отсутствует схема НЕ 4,Устройство работает следующим образом.5 Сигнал готовности, поданный на входнуюшину только от одного источника информации, через схемы 1 н 3 поступает на выходную шину сигнала опроса, фиксируя полученное состояние через схему 2 на время действия сиг нала разрешения опроса по шине 8. Прекращается сигнал опроса по окончании сигнала готовности,и сигнала разрешения опроса.При одновременном поступлении двух сигналов готовности по шинам 6, например, ка налов 1 и 11 сигнал опроса появляется толькона шине 7 канала 1, так как через схему НЕ 4 сигнал готовности этого канала запирает схемы И 1 всех остальных каналов, в том числе,и канала 11. По окончаьнш сигнала го товности канала 1 и сигнала разрешения опроса сигнал опроса по шине 7 канала 1 прекращается и появляется на шине 7 канала 11, так как запрет иа схеме 1 канала 11, поступавший от схемы 4 канала 1, снимается. Лна логично работает устройство при поступлениинескольких сигналов готовности по шинам 6 любых каналов, обеспечивая распределение опросов по шинам 7 и в порядке нумерации каналов.377775 Предмет изобретения Составитель С. Громова Техред Т. КурилкоРедактор Т. Юрчикова Корректор Н. Стельмах Заказ 1741/8 Изд. М 1394 Тираж 647 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 При поступлении сигнала готовности по шине б канала с меньшим порядковым номером во время действия сигнала опроса по шине 7 канала с большим номером прерывания действующего сигнала опроса не происходит, так как сигнал опроса фиксирует свое состояние через схему И 2 во время действия сигнала разрешения опроса по шине В,и одновременно через схему НЕ 5 запрещает прохождение сигналов готовности через схему И 1 всех каналов с меньшим порядковым номером.Таким образом, предлагаемое устройство обеспе гивает управление очередностью опроса не только синхронных, но и несинхронных источников информации с конечным временем обмена потребителем, Количество логических схем, приходящихся на один канал устройства, постоянно и не зависит от количества каналов. Многоканальное устройство для управленияочередностью опроса источников информации, 5 содержащее схемы И, ИЛИ, НЕ, отличаюи 1 ееся тем, что, с целью повышения его быстродействия, входная шина каждого канала ссединена с входом первой схемы И данного канала и через схему НЕ - с входом 10 первой схемы И всех каналов со старшимпорядковым номером, выход первой и выход второй схем И каждого канала соединены с входами схемы ИЛИ данного канала, выход которой соединен с выходной шиной и 15 входом второй схемы И данного канала, ачерез схему НЕ - с входом первой схемы И всех каналов с меньшим порядковым номером, а входы вторых схем И всех каналов соединены с шиной разрешения опроса.
