Устройство для установки модели

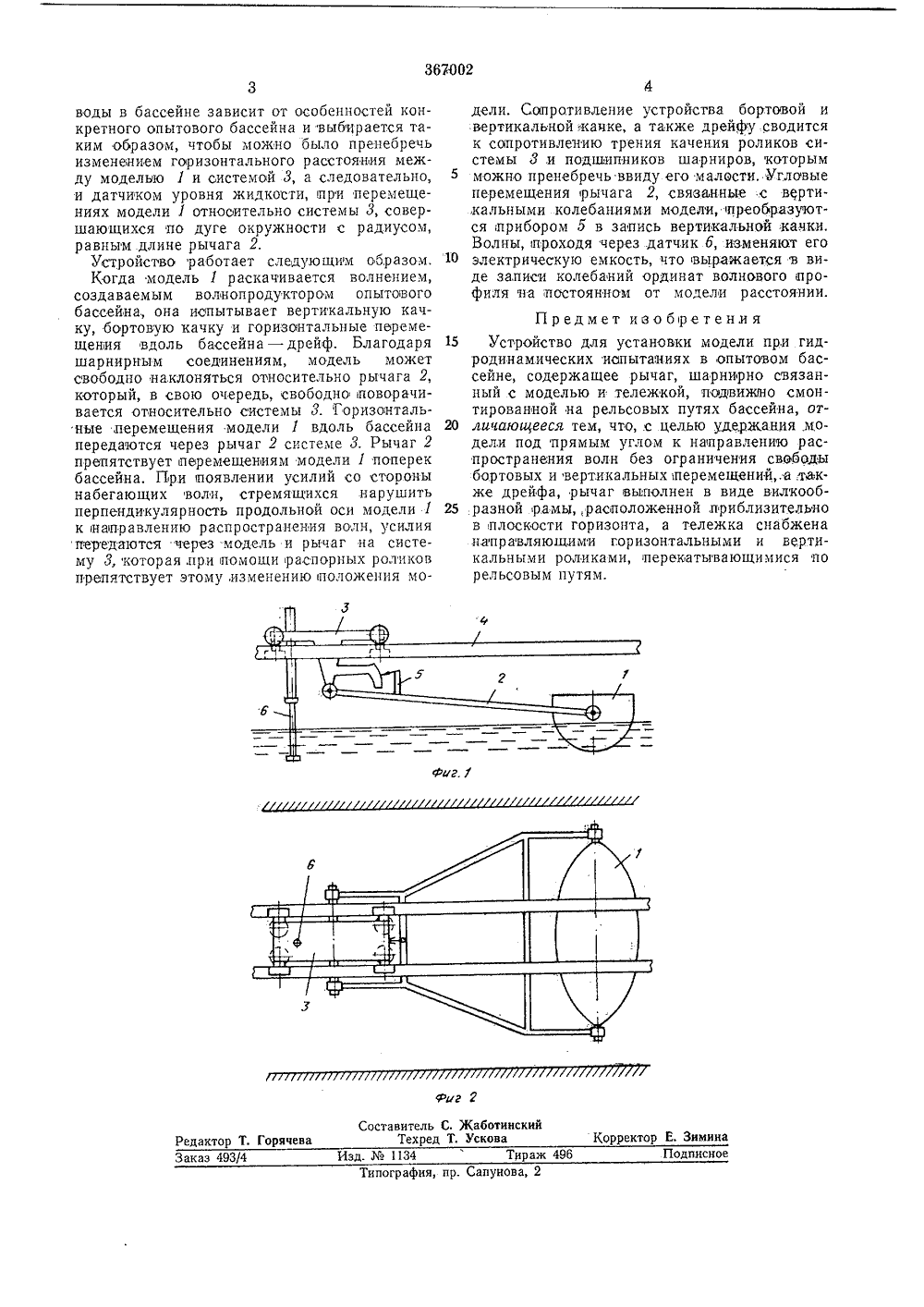

О ПЮ-С.А Н И Е ИЗОБРЕТЕН ИЯ 367002 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства ЪЗаявлено 15.Ч,1970 ( 1440467/27-11)с присоединением заявки-1. Кл. В 63 Ь 9/00б 01 гп 10/00 риоритет омитет по дел изобретеиии и аткрыти при Совете Мииистров СССРюллетень Ъ нця 9.111.19 Опубликовано 23.1.1973. Дата опубликования опи Авторизобретени А. В. Букшев енинградский ордена Ленина кораблестроительный институтЗаявител УСТРОЙСТВО ДЛЯ УСТАНОВКИ МОДЕЛИ РИ ГИДРОДИНАМИЧЕСКИХ ИСПЫТАНИЯХ В ОПЫТОВО БАССЕЙНЕИзобретенне о строения,Известны устро при гидродицами вом бассейне, сод связавцый с мод смонтированной на,тносится к ооласти суд йства для установческих испытаниях ержащие рычаг,елью и тележкой,на рельсовых путя ки модели В опытошгрццрцо подвижно х оассейси от 30 же Целью изооретения является удержание модели под прямым углом к направлению распространения волн без ограцичецця своооды бортовых и вертикальных, перемещений, а также дрейфа. Для этого рычаг предлагаемого устройства выполнен в виде вилкоооразной рамы, расположенной,приблизительно в плоскости горизонта, а тележка сцаожена направляющими горизонтальными и вертикальными роликами, перекатывающимися по рельсовым путям.На фиг. 1 изображено описываемое устройство, вид сбоку; на фиг. 2 - то же, вид сверху.Плавающая модель 1, которую необходимо удерживать поперек бассейна, вилкообразцым качающимся рычагом 2 соединена с системой 3 направляющих роликов, Шарнирные соединения рычага 2 с моделью 1 и системой 3 обеспечивают своооду угловых и вертикальных перемещений модели. Оси дцарнирцых соединений модели 1 с рычагом 2 и рычага 2 с системой 3 параллельны между собой и перпецдикулярны направлению распространевия волн. Система 3, состоящая из тележки с четырьмя вертикальными и четырьмя горизонтальными роликами, может свободно передви гаться по рельсовым путям вдоль опытовогобассейна 4, Вертикальные ролики обеспечивают качение сцстех,ы, а горизонтальные (распорные) (см. фиг, 2) препятствуют заклиниванию тележки при перекосах, возможных 10 из-за усилий со стороны рычага 2.Измерение угловых перемещений рычага 2относцтельцо системы при помощи потенциометрического прибора 5 позволяет производить запись вертикальных перемещений модели 1. Электрический датчик 6 уровня жидкО- стп, установленный ца системе Л, перемещаясь вместе с цей вдоль оассейца, регистрирует колебания ординат волнового профиля на постоянном от модели расстоянии. Вес системы 3 и 20 рычага 2 составляет малую долю (2 - 4%) весового водоизмещения модели 1. При этом условии наличие системы 3 и рычага 2, движущихся под воздействием усилии со стороны дрейфующей модели 1, не отражается в до статочцых для практических целей пределахца свободе перемещений последнец.При цеооходпмостц же инерционность масс стемы 3 и рычага 2 легко учитывается. Соношение длины рычага 2,ц высоты располония его шарниров цад уровнем спокойной367002 фиг г Составитель С. Жаботииский Техред Т. Ускова Корректор Е. Зимина Редактор Т. Горячева Тираж 496 Заказ 493/4 Изд Мо 1134 Подписное Типография, пр. Сапунова, 2 воды в бассейне зависит от особенностей конкретного опытового бассейна и выбирается таким образом, чтобы можно было пренебречь изменением горизонтального расстояния между моделью 1 и системой 3, а следовательно, и датчиком уровня жидкости, при перемещениях модели 1 отнооительно системы 3, совершающихся по дуге окружности с радиусом, равным длине рычага 2.Устройство работает следующим ооразом.Когда модель 1 раскачивается волнением, создаваемым волнопродуктором опытового бассейна, она испытывает вертикальную качку, бортовую качку и горизонтальные поремещения вдоль бассейна - дрейф, Благодаря шарнирным соединениям, модель может свободно наклоняться относительно рычага 2, который, в свою очередь, свободно поворачивается относительно системы 3. Горизонтальные перемещения модели 1 вдоль бассейна передаются через рычаг 2 системе 3. Рычаг 2 препятствует леремещениям модели 1 поперек бассейна. При появлении усилий со стороны набегающих волн, стремящихся нарушить перпендикулярность продольной оси модели 1 к направлению распространения волн, усилия передаются через модель и рычаг на систему 3, которая,при помощи распорных ротиков препятствует этому, изменению положения мо 4дели. Сопротивление устройства бортовой и вертикальной .качке, а также дрейфу сводится к сопротивлению трения качения роликов системы 3,и подщипников шарниров, которым 5 можно пренебречь ввиду его малости. Угловыеперемещения рычага 2, связанные с верти,кальными колебаниями модели, преобразуются прибором Б в запись вертикальной .качки.Волны,проходя через датчик 6, изменяют его 10 электрическую емкость, что выражается в виде записи колебаний ординат волнового профиля на постоянном от модели расстоянии.Предмет изобретения15 Устройство для установки модели при гидродинамических испытаниях в опытном бассейне, содержащее рычаг, шарнирно связанный с моделью и тележкой, подвиино смонтированной на рельсовых путях бассейна, от личающееся тем, что,.с целью удержания .модели под прямым углом к направлению распространения волн без ограничения свободы бортовых и вертикальных перемещенийа,также дрейфа, рычаг выполнен в виде вилкооб разной рамь 1 раоположенной приблизительнов плоскости горизонта, а тележка снабжена .направляющими горизонтальными и вертикальными роликами, перекатывающимися по рельсовым путям.
