Система осушения судового обтекателя подъемноопускного устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 367003
Автор: Москалев
Текст

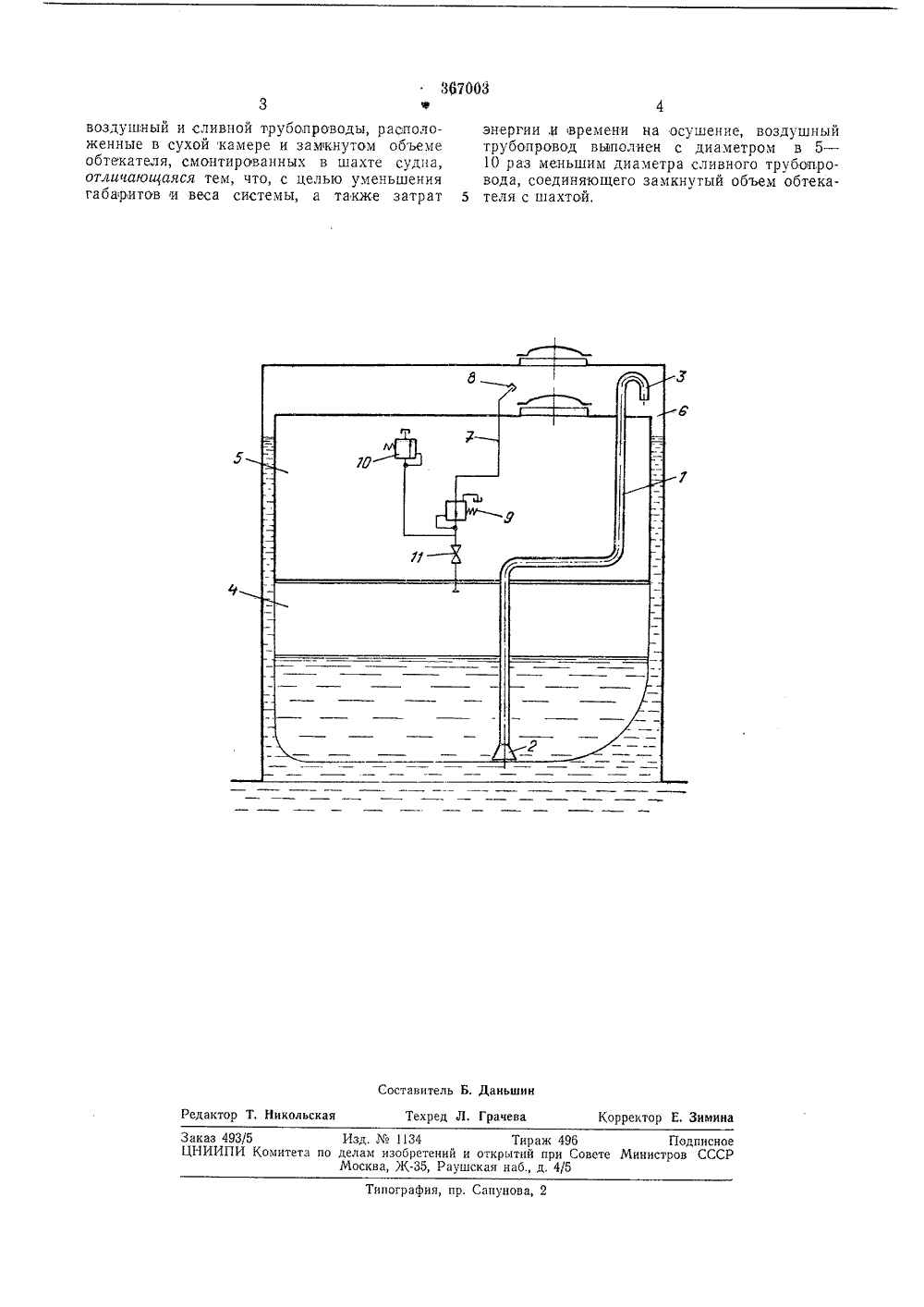

О П И С А Н И Е 367003ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз советских Социалистических РеспубликЗависимое от авт. свидетельства-В 63 Ь 13 001664097/27-1) Заявлено 31 Х.197 присоединением заявкиПриоритет Опубликовано 23.1.1973. БюллетеньДата опубликования описания 9.111.1973 Комитвт пс двлам иаобрвтвиий и открыт при Соввтв Мииистро СССРАвторизобретен В. В. Москалев Заявитель СИСТЕМА ОСУШЕНИЯ СУДОВОГО ОБТЕКАТЕОПУСКНОГО УСТРОЙСТВА ОДЪЕМ елмет пзооретенця Изобретение относится к судостроению, в частности к системам осушения обтекателя подъемно-опускного устройства,Известны системы осушения обтекания подъемно-опускного устройства, содержащие воздушный и сливной трубопроводы, расположенные в сухой камере и замкнутом ооъеме обтекателя, и шахту.Цель изобретения - уменьшение габаритов, веса и затрат энергии и времени на осушение обтекателя.Для этого воздушный трубопровод выполнен с диаметром в 5 - 10 раз меньшим диаметра сливного трубопровода, соединяющего замкнутый объем обтекателя с шахтой.На чертеже схематически изооражеца описываемая система,Система осушения состоит из сливного трубопровода 1, снабженного в нижней части приемной сеткой 2, а в верхней части выполненного в виде выхлопного гуська т. Этот трубопровод проходит через замкнутый обьем оотекателя 4, сухую камеру б и выходит наружу в шахту б подъемно-опускного устройства.В состав системы осушения входит также воздушный трубопровод 7, имеющий в верхней части съемную заглушку 8, а в средней части, размещенной в сухой камере, релукционный 9, предохранительный 10 и запорный 11 клапаны, Нижняя часть воздушного трубопровода выходит в замкнутый внутренний объем обтекателя.Диаметр воздушного трубопровода 7 в несколько раз меньше диаметра сливного трубопровода 1, что дает возможность выбрать оптимальные скорости,прохождения воздуха и волы а кроме того, предотвращает возможность недопустимого повышения давления в обтекателе даже в случае одновременной не О исправности и редукционцого 9, н предохранительного 10 клапанов.Работа системы заключается в следующем, Прп цсоохолпмостц осуцгпть оотекатель снимается заглушка и к верхнему концу возлуш цого трубопровода 7 присоединяется переносный шланг (ца чертеже це показан) от общекорабельцого труоонровола сжатого воздуха.Затем открывается запорпый клапан 11, в результате чего сжатый воздух поступает в об текатсль, а вода через сетку по труоопроводу 1 выдавливается через гусек наружу.Конец осушения контролируется прекращением поступления воды цз гуська; а также (одновременно) установленными сигналпза торами уровня. Система осуп:ения судового обтекателя0 подъемно-опускного устройства, содержащая367003 Составитель Б. Даньшин Редактор Т, Никольская Корректор Е, Зимина Техред Л. Грачева Заказ 493/5 Изд.1134 Тираж 496 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2 воздушный и сливной трубопроводы, расположенные в сухой камере и замкнутом объеме обтекателя, смонтированных в шахте судна, отличающаяся тем, что, с целью уменьшения габаритов и веса системы, а также затрат энергии,н времени на осушение, воздушный трубопровод выполнен с диаметром в 5 - 10 раз меньшим диаметра сливного трубовровода, соединяющего замкнутый объем обтека теля с шахтой.
СмотретьЗаявка
1664097
В. В. Москалев
МПК / Метки
МПК: B63B 13/00
Метки: обтекателя, осушения, подъемноопускного, судового, устройства
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-367003-sistema-osusheniya-sudovogo-obtekatelya-podemnoopusknogo-ustrojjstva.html" target="_blank" rel="follow" title="База патентов СССР">Система осушения судового обтекателя подъемноопускного устройства</a>
