Устройство для создания переходных процессов в системах давления

Номер патента: 362950

Автор: Щеренко

ZIP архив

Текст

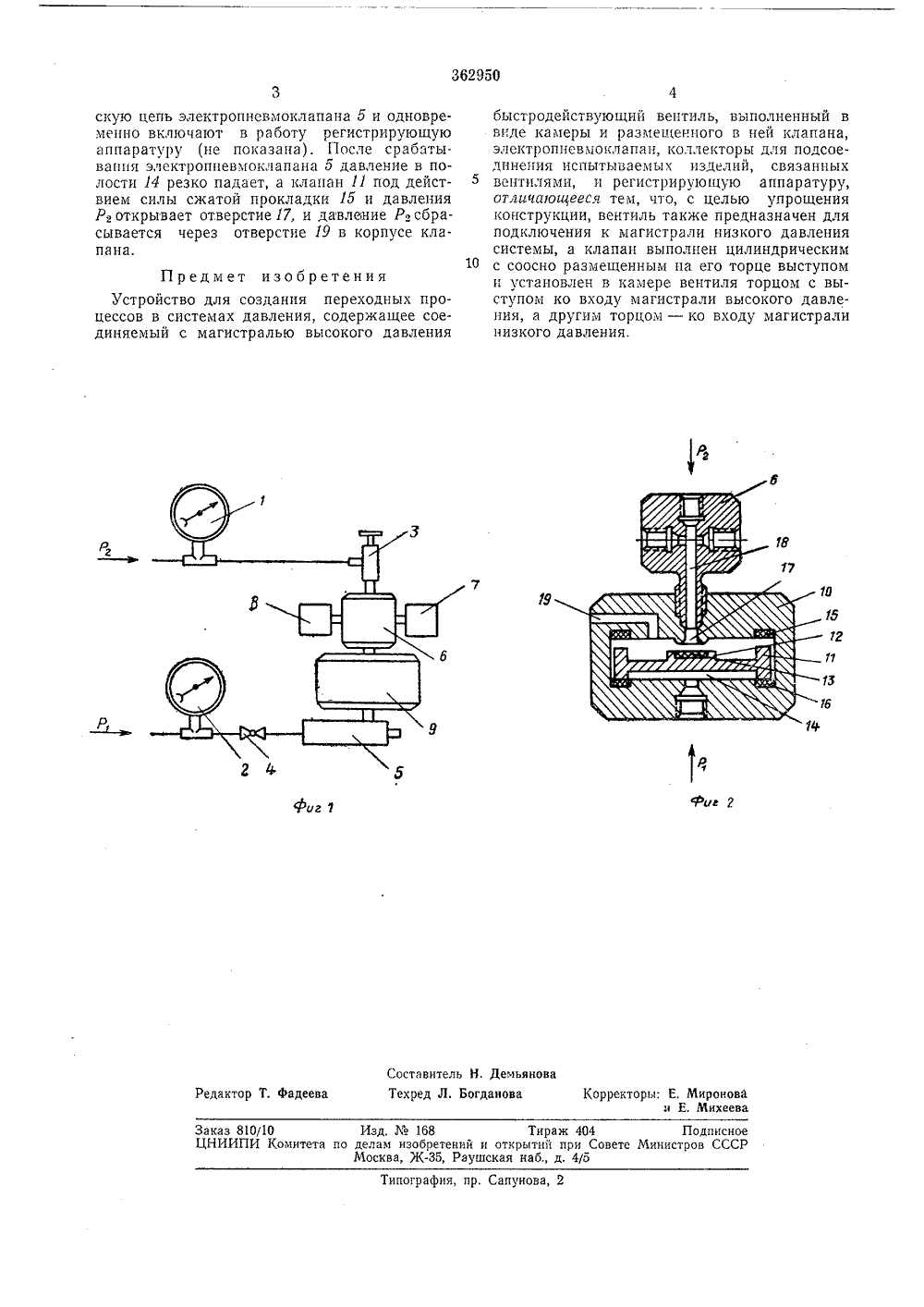

362950 ОП И САН-И Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ стваявлено ЗО.Х 11.1968 (М 1298008/25-28 М. Кл, Г 15 Ь 19100 трисоединением заявки М Комитет по делам изобретений и открыти при Совете Министров СССРиоритет Опубликовано 20,Х 11.192,Дата опубликования описа юллетеньза 19 ия 16,111,197УДК 621,646.1(088.8) Авторизобрете А. П. Щ 3 аявител ТРОЙСТВО ДЛЯ СОЗДАНИЯ ПЕРЕХОДНЪВ СИСТЕМАХ ДАВЛЕНИЯ ОЦЕССОВ Зависимое от авт. свидете Изобретение относится к контрольно-испытательной технике,Известны устройства для создания переходных процессов в системах давления, содержащие соединяемый с магистралью высокого давления быстродействующии вентиль, выполненный в виде камеры и размещенного в ней клапана, электропневмоклапан, коллекторы для подсоединения испытываемых изделий, связанных вентилями, и регистрирующую аппаратуру.Однако такие устройства, широко используемые для исследований динамических арактеристик трубопроводов, довольно громоздки и конструктивно сложны.11 редлагаемое устройство отличается тем, что соединяемый с магистралью высокого давления быстродействующий вентиль предназначен также для подключения к магистрали низкого давления системы, а клапан выполнен цилиндрическим с соосно размещенным на его торце выступом и установлен в камере вентиля торцом с выступом ко входу магистрали высокого давления, а другим торцом - ко входу магистрали низкого давления.На фиг. 1 изображена схема описываемого устройства; на фиг. 2 - быстродействующий вентиль.Устройство содери низкого давления,жит магистрали высокого снабженные соответственно манометрами 1, 2 и вентилями д, 4, электропневмоклапан 5, коллектор 6 для подсоединения испытуемого изделия (датчика) 7 иэталонного датчика 8, а также быстродействующий вентиль 9, Вентиль, соединенный какс магистралью высокого, так и с магистральюнизкого давления, выполнен в виде корпуса10, камеры и размещенного в ней цилиндрического клапана 11 с соосно размещенным на0 его торце выступом 12 с прокладкой И, обращенным в сторону магистрали высокого давления. Для герметизации полости 14 низкогодавления в камере установлена резиноваяпрокладка 1 э, а прокладка 16 является аморБ тизатором.Выходное отверстие 17 полости 18 высокогодавления предназначено для сброса давленияв процессе испыганий,Устройство работает следующим образом.0 11 ри подаче низкого давления Рт клапан 11,перемещаясь, прижимается к прокладке 15 игерметизирует полость 14. Одновременно про.кладка И клапана 11 запирает выходное отверстие 17 полости 18 высокого давления. Затем перекрывается вентиль 4 и в полость 18подается высокое давление Р 2. Для уменьшения сбрасываемого обьема перекрывается вентиль 3. На этом заканчивается подготовкадавления к резкому сбросу из полости 18.0 Для сброса давления замыкают электриче362950 161211 ис Составитель Техред Л. Б мьян едактор Т. Фаде Корректоры: Е. Миронован Е. Михеева анов Заказ 810/10ЦНИИПИ Комитет Изд,168о делам изобрет Москва, ЖТипография, пр. Сапунова,скую цепь электропневмоклапана б и одновременно включают в работу регистрирующую аппаратуру (не показана). После срабатывания элсктропневмоклапана 5 давление в полости 14 резко падает, а клапан 11 под действием силы сжатой прокладки 15 и давления Р 2 открывает отверстие 17, и давление Ра сбрасывается через отверстие 19 в корпусе клапана. Предмет изобретенияУстройство для создания переходных процессов в системах давления, содержащее соединяемый с магистралью высокого давления быстродействующий вентиль, выполненный в виде камеры и размещенного в ней клапана, электропневмоклапан, коллекторы для подсоединения испытываемых изделий, связанных вентилями, и регистрирующую аппаратуру, отличающееся тем, что, с целью упрощения конструкции, вентиль также предназначен для подключения к магистрали низкого давления системы, а клапан выполнен цилиндрическим 10 с соосно размещенным на его торце выступоми установлен в камере вентиля торцом с выступом ко входу магистрали высокого давления, а другим торцом - ко входу магистрали низкого давления. Тираж 404 Подписное ний и открытий при Совете Министров СССР Раушская наб., д. 4/5

Смотреть

Заявка

1298008

А. П. Щеренко

МПК / Метки

МПК: F15B 19/00

Метки: давления, переходных, процессов, системах, создания

Опубликовано: 01.01.1973
