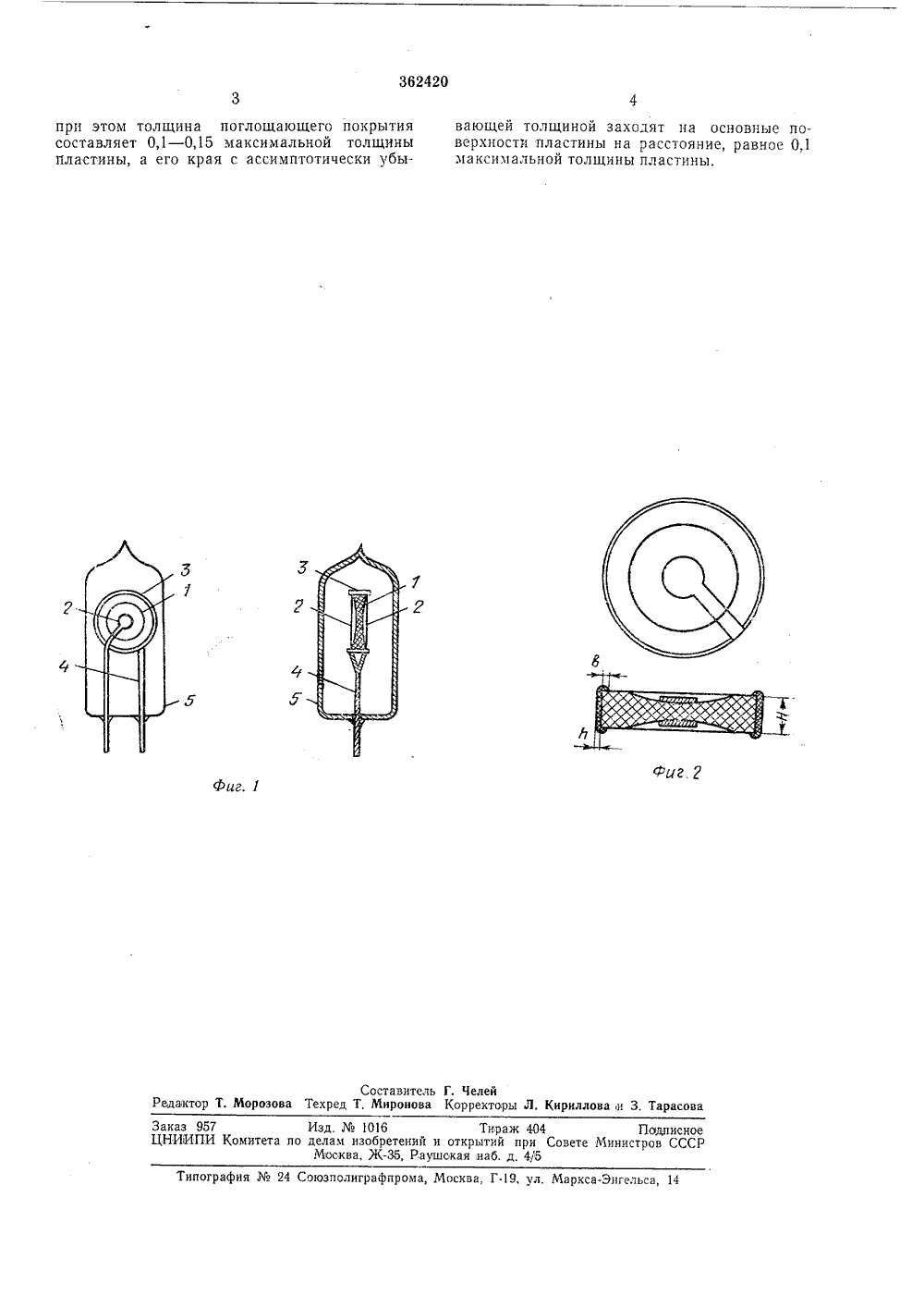

О П И С А Н И Е 362420ИЗОБРЕТЕН ИЯй АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от ви етельс М. Кл Н 031 т 9/18 аявлено 15.И.1971 ( 1672616/26-9)присоединением заявки-елаяткрытий оиитет аебретеии при Соает Сриоритет истра К 621,372,412(088,8) Опубликовано 13.Х .1972. Бюллетень2за 1973. Дата опубликования описания 30.1.1973 аржин, А, М. Бочков, О, Г. Вербицкий, А. А. . Б, Крутофалов, А. ф. Петров и В. И. Яремс Авторыизобретения ленков Заявител ФИЛЬТРОВОЙ ПЬЕЗОЭЛЕКТРИЧЕС ЗОНАТОР тени тет из Изобретение относится к области пьезотехники и может быть использовано в приемопередающих устройствах,Известны фильтровые пьезоэлектрическиерезонаторы, содержащие вакуумированный ббаллон, кварцевую пластину с электродами нпоглощающ покрыти".Недостаток известных пьезоэлектрическихрезонаторов состоит з том, что подавлечиевысших ангармонических составляющих до 10уровня шестидесяти и более децибелл приводит к ухудшео эквивалентных электрических параметров резонатора.С целью обеспечения подавления высшихангармонических составляющих при сохраении зысоких эквивалентных параметров впредлагаемом резонаторе поглощающее покрытие Внесено ня торцовые поверхосткварцевой пластины, при этом толщина поглощающего покрытия составляет 0,1 - 0,15 2 Омаксимальной толщины пластины, а его краяс ассимптотически убываюцей толщиной заходят на основные позерхности пластины нарасстояние, ряВное 0,1 ляксимяльнОЙ толщины пластины, 25На фиг. 1 представлен предлагаемый фильтровоЙ пьезоэлектрическиЙ резонатор,фиг. 2 - кварцевая пластина с поглощающимпокрытием.ФильтровоЙ пьезоэлектрическЙ резо;Ятдр 3 О содержит кварцевую пластину 1 с электродами 2 и поглощающим покрытием 3, выводы 4 и вакуумированный баллон 5.Поглоцающее покрытие 3 нанесено на торцовые поверхности кварцевой пластины 1, при этом толщина поглощающего покрытия 1 составляет 0,1 - 0,15 максимальной толщины Н кварцевой пластины, а его края с ассимптотически убывающей толщиной заходят на основные поверхности пластины на расстояние Ь, равное 0,1 максимальной толщины пластины.Высокая моночастотность резонатора обсспечиВВРтся тем, что ангармоническис сс тяВ- ляющие частот, превышающих основную резонас:уо частоту, распространяясь из подэлектродной зоны, испытывают поглощение не только в толщиче кварцевой гластнны, ПО и в поглощающем слое. Фильтровой пьезоэлектрический резонатор, содеркащий вакуумнрованный баллон, кварцевую пластину с электродамн и поглощающее покрытие, отличаюш,ийся тем, что, с целью обеспечения подавления высших ангармонических составляю;цих при сохранении высоких эквивалентных параметров резонатора, поглощающее покрытие нанесено на торпопье пОВРрхОсти кВярцевОЙ пластины,362420 при этом толщина поглощающего покрытия составляет 0,1 - 0,15 максимальной толщины Пластины, а его края с ассимптотически уоыФи Составитель Г. Челей Редактор Т, Морозова Техред Т, Миронова Корректоры Л. Кириллова и 3, ТарасовИзд,1016 Тираж 404 Подписноеитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушокая иаб. д. 4/5 Типография24 Союзполиграфпрома, Москва, Г 19, ул. Маркса-Энгельса, 14 аказ 95 ЦНИИПИвающей толщиной заходят на основные поверхности пластины на расстояние, равное 0,1 максимальной толщины пластины.
