Устройство для представления гистограммы распределения

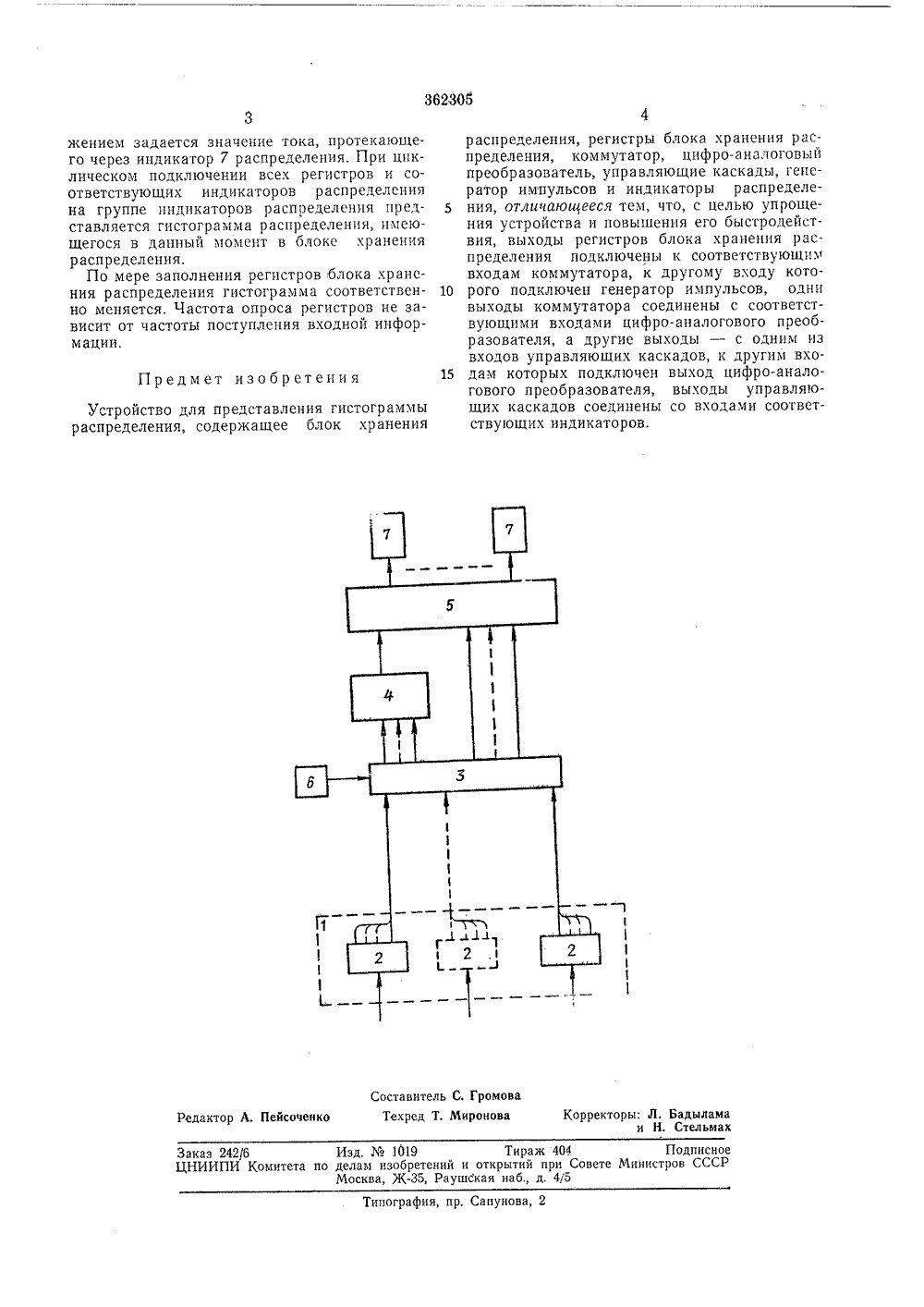

ОИ С А Н И Е З 62 З 05ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ блюз советских Социалистических Республик.Ч. Кл. С 06 15/36 с присоединением заявкиКомитет ло делам иаобретеиий и открытий ври Совете Миииотров СССРПриоритет Опубликовано 13.Х 1.1972. Бюллетень2за 1973 Дата опубликования описания 12.11,1973 УДК 681.3:519,2(088,8) Авторыизобретения Ю, Н. Храмов и Л, В. Лазутина Заявитель УСТРОЙСТВО ДЛЯ ПРЕДСТАВЛЕНИЯ ГИСТОГРАММЫ РАС ПРЕД ЕЛ ЕН ИЯИзобретение относится к области вычислительной техники и может быть использовано при статистической обработке информации.Известны устройства для представления гистограммы распределения, содержащие блок хранения распределения, регистры блока хранения распределения, коммутатор, генератор импульсов, цифро-аналоговый преобразователь, управляющие каскады и индикаторы распределения.Цель изобретения - упрощение устройства и повышение его быстродействия. Для этого в предлагаемом устройстве выходы регистров блока хранения распределения подключены к соответствующим входам коммутатора, к другому входу которого подключен генератор импульсов. Одни выходы коммутатора соединены с соответствующими входами цифро-аналогового преобразователя, а другие выходы - с одним из входов управляющих каскадов, к другим входам которых подключен выход цифро-аналогового преобразователя. Выходы управляющих каскадов соединены со входами соответствующих индикаторов.На чертеже представлена функциональная схема описываемого устройства.Устройство содержит блок 1 хранения распределения, регистры 2 блока хранения распределения, коммутатор 3, цифро-аналоговый преобразователь 4, управляющие каскады 5,генератор б импульсов и индикаторы 7 распределения. Выходы каждого разряда регистров блока 1 соединены через коммутатор 3 со входами преобразователя 4, выход кото рого подключен к управляющим каскадам 5с запоминающими емкостями и ключами на входах. Управляющие входы каскадов подключены к другим управляющим выходам коммутатора, а вход коммутатора соединен с 10 выходом генератора б импульсов. Индикаторы 7 распределения включены последовательно с управляющими каскадами 5.Информация о распределении поступает врегистры 2 блока 1. Генератор импульсов вы рабатывает импульсы, поступающие на управляющий вход коммутатора 3. Последний поочередно подключает выходы регистров блока 1 к выходам преобразователя 4. Прн подключении регистра все его разряды одно временно подключаются к соответствующимвесовым сопротивлениям преобразователя и число, содержащееся в данный момент в этом регистре, преобразуется в пропорциональную ему величину тока.25 Выход преобразователя 4 по сигналам, вырабатываемым коммутатором 3, подключается к соответствующему управляющему каскаду 5 с запоминающими емкостями, и последняя заряжается до напряжения, пропорциоЗ 0 нального преобразуемой цифре, Этим напряаказ 24НИИПИ Изд. Мо 1019 Тираж 404митета по делам изобретений и открытий при С Москва, Ж, Раушская наб., д. 4/5 Подписное те Министров СССРТипография, пр. Сапунов жением задается значение тока, протекающего через индикатор 7 распределения. При циклическом подключении всех регистров и соответствующих индикаторов распределения на группе индикаторов распределения представляется гистограмма распределения, имеющегося в данный момент в блоке хранения распределения.По мере заполнения регистров блока хранения распределения гистограмма соответственно меняется. Частота опроса регистров не зависит от частоты поступления входной информации. Предмет изобретения Устройство для представления гистограммыраспределения, содержащее блок хранения распределения, регистры блока хранения распределения, коммутатор, цифро-аналоговый преобразователь, управляющие каскады, генератор импульсов и индикаторы распределе ния, отличающееся тем, что, с целью упрощения устройства и повышения его быстродействия, выходы регистров блока хранения распределения подключены к соответствующиз 1 входам коммутатора, к другому входу кото рого подключен генератор импульсов, однивыходы коммутатора соединены с соответствующими входами цифро-аналогового преобразователя, а другие выходы - с одним из входов управляющих каскадов, к другим вхо дам которых подключен выход цифро-аналогового преобразователя, выходы управляющих каскадов соединены со входами соответствующих индикаторов.
