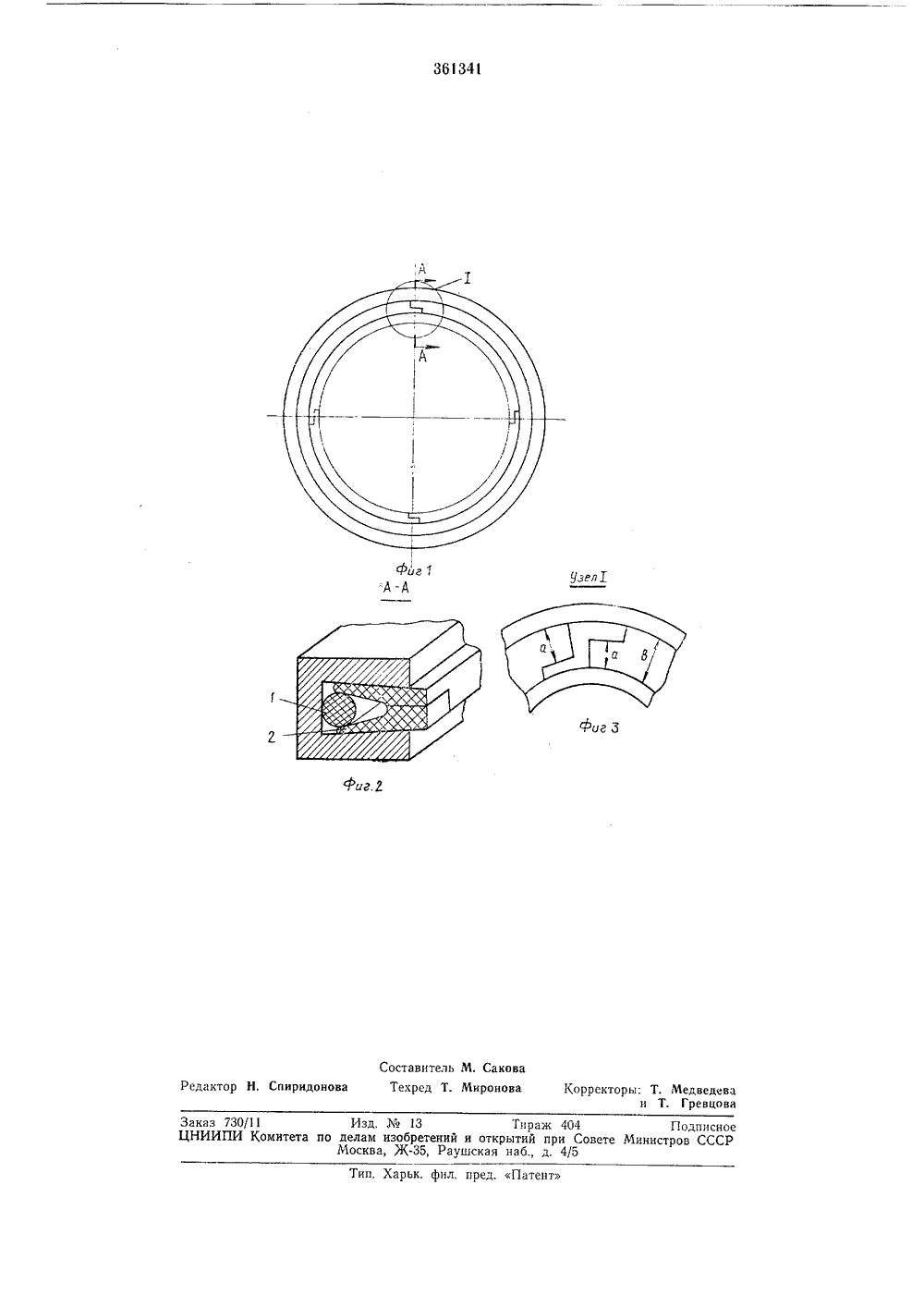

Замок для разрезных упругих уплотнительных колец

Номер патента: 1349994

Опубликовано: 07.11.1987

Автор: Сапов

МПК: B25B 27/12

Метки: колец, упругих, установки

...содержит основание 1, установленную на нем кассету 2 в виде ложемента с канавками 3 для базирования комплекта упругих колец 4 по торцу и с центральным пазом 5, в котором установлен разжимной элемент 6 с возможностью возвратно-поступательного движения с помощью привода (не показан), Разжимной элемент 6 выполнен в виде планки -образной в поперечном сечении, ножка 7 которой образована параллелепипедом, плавно сопрягаемым клиновыми поверхностями 8 с участком 9 в поперечном сечении, представляющим собой двутавр, ширина которого больше ширины параллелепипеда. Кроме того, устройство снабжено лотками для подачи 10 и для удаления 11 изделий 12. На грани участка 9 разжимного элемента 6 имеется подпружиненный упор 13, а ножка 7, образованная...

Номер патента: 862089

Опубликовано: 07.09.1981

Авторы: Керимзаде, Раджабов

МПК: G01R 33/12

Метки: гистерезиса, петли, упругого, ширины

...работает следующим образом.Всю операцию с использованием предлагаемого устройства производят на гидропульсационной машине (нв чертеже не показано) с соответствующим усилием (например), наибольшим пульсирующим усилием 25 или 50 т.с.). Поэтому вначалев порядке подготовки испытательную машину приспосабливают. к этой операции:к колоннам машины посредством соответствующих кронштейнов прикрепляют опорыпод ролики 11-1 (11-2) рычагов 15-130(15-2) и гаек 20 1 (20 2), а затемсобирают скему в соответствии с чертежом в следующем порядке.Штанги 3 и 4 соединяют между собойпосредством муфты 5 с заданной затяжкой и устанавливают в гидропульсацион 35ной машине. Перед пуском машины путем вращения стяжных муфт 13-1 (13-2) и гаек 20-1 (20-2) в...

Номер патента: 1114511

Опубликовано: 23.09.1984

Авторы: Гусаков, Жаринов, Либенсон, Осипов, Ружейников

МПК: B23P 19/08

Метки: автомат, базовых, канавки, колец, наружные, упругих, установки

...имеющий возможность взаимодействовать с регулируемым упором 45 . 26.Кроме того, в верхней части полэуыа 20 выполнен полукруглый паэ 27 ширина и высота которого соответствуют размерам упругого кольцаэ причем в 59 исходном положении ось полукруглого паза 2 и ось наклонного лотка 11соосны,В нижней части ползуна 21 выполнено цилиндрическое отверстие 28 для 55 выгрузки упругого кольца, причем отверстие соразмерно наружному диаметру последнего. 4511 4В стенке полукруглого паза 27 выполнено сквозное отверстие котороетрубопроводом 29 соединено со всасывающим отверстием эжектора 30. Выходное отверстие зжектора трубопроводомсвязано с клапаном 31, содержащимподпружиненный плунжер 32 с роликом33.Ролик 33 имеет воэможность взаимодействовать...

Номер патента: 956223

Опубликовано: 07.09.1982

Автор: Агров

МПК: B23P 19/08

Метки: автомат, колец, монтажа, упругих

...и пневмоцилиндру 2.При этом срабатывает датчик 23 ивоздух подается под поршень 3 и в 3 4полость над поршнем 4, а полость 9 соединяется с атмосферой. Поршень 3 перемещает вверх шток 10 и, следовательно, диск 11 с роликами 12, а поршень 4 при этом остается неподвижным.В результате этого ролики 12 сна- чала скользят по вертикальному участку рычагов 13, а затем по наклонному и рычаги 13 под действием упругого кольца 15 сжимаются до внутреннего диаметра кольца 17. После этого поршень 3 давит снизу на поршень 4 и иэ-за разницы усилий, создаваемых за счет разных диаметров, перемещает его вверх, а вместе с ним выдвигает рычаги 13 из смазки 22 и над поверхностью ограничителя 5 до отсекателей 20. Таким образом кольцо 17 установилось на,...

Номер патента: 1472221

Опубликовано: 15.04.1989

Авторы: Белов, Жидков, Федорова

МПК: B23P 19/08

Метки: колец, монтажа, упругих

...длины соединены с ползу- нами 28, размещенными на направляющей 29. Поршни 19 и 20 образуют общую полость 30 и изолированные полости 31 и 32, каждая из которых соединена с пневмосистемой.Устройство работает следующим образом.Сжатый воздух подают в полости 8 и 9, а также в полости 31 и 32, в результате чего рычаги 14 и захватные губки 23 и 24 будут разведены, а упругое кольцо 3 будет размещено на поверхности 2 стола 1, после чего полость 9 соединяется с атмосферой, При этом поршень 6 поднимается вверх, а захватные губки 23 и 24 располагаются напротив кольца 3. Сжатый воздух подают в полости 10, при этом полость 8 соединяется с атмосферой, вследствие чего шток 11 движется вверх, рычаги 14 сводятся, а кольцо 3 оказывается между губками...
