Устройство для измерения давления и прогиба валка при прокатке

ZIP архив

Текст

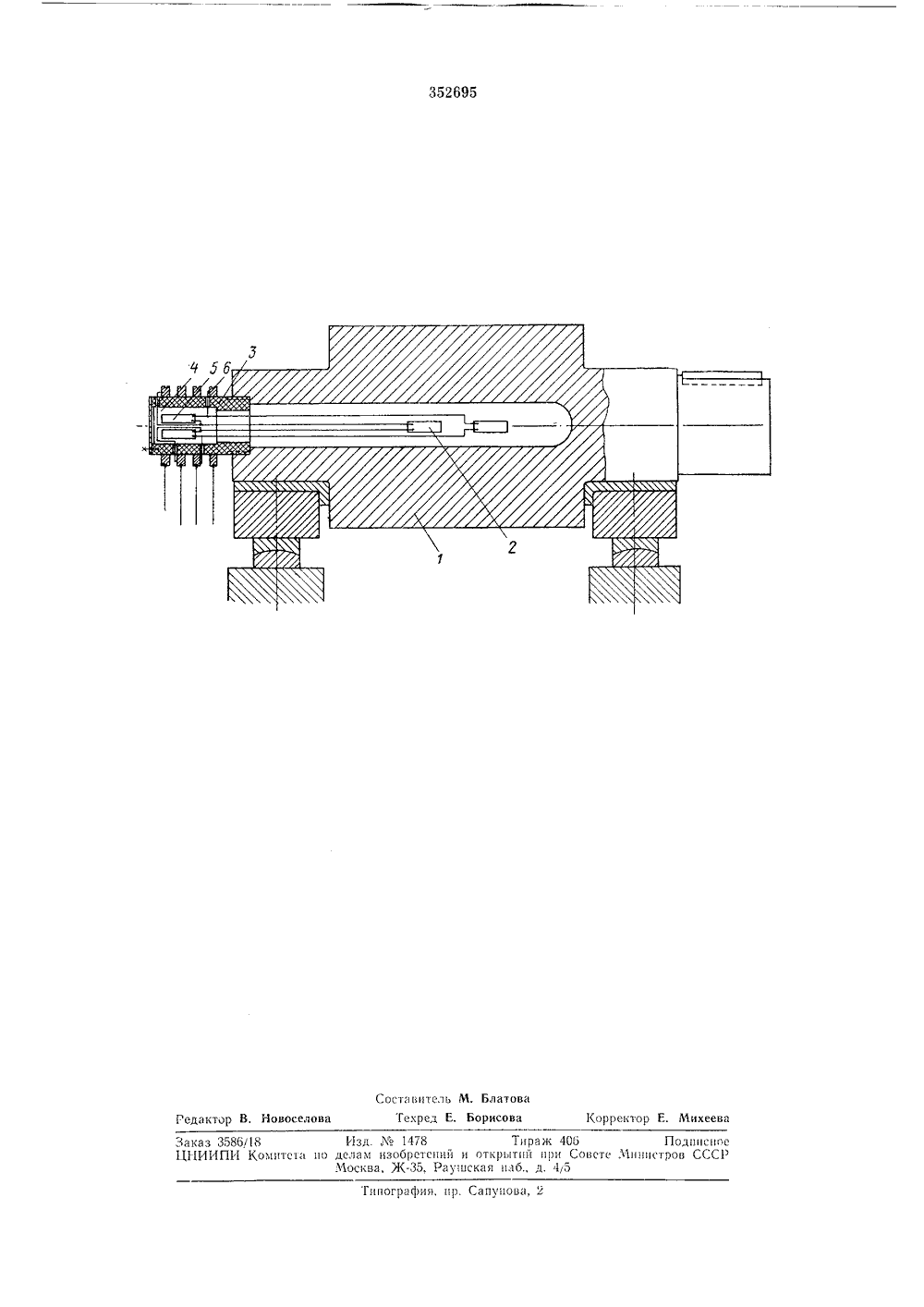

Союз СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельстваЗаявлено 26,17.1971 ( 1651588/22-2)иоритет митет оо аелам изобретеиии и открыт ори Совете Миииотро СССР. Х, Кальменев, А, А. Королев, Нгуен Чыонг Тхань А. М. Бережной и В. А, Павленко осковский вечерний металлургический институт явител ТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯВАЛКА ПРИ ПРОКАТКЕ ОГ 2пробку 3 из диэлектрика, а внутрь ее вставляют пластинку 4 из меди, на которой наклеены компенсационные тензодатчики 5. Датчики соединяют между собой в тензометрическую мостовую схему. Для вывода сигнала на регистрирующий прибор на пробку одевают медные кольца б токосъемного устройства. Под действием давления металла на валки при прокатке валок изгибается, и тензометрический мост периодически дает сигнал по синусопдальному закону через усилитель к регистрирующему прибору. Амплитуда синусоидальной кривой соответствует прогибу валка пли полному давлению металла на валки.Для точного измерения прогиба валка и давления прокатки градуировку прокатного валка производят на рабочем месте. П редмет изо пя Устроиство гиба валка п тированные н ки с выводом рез мостовую с целью новь ния, тензомет на поверхнос моничто, мере- лены с присоединением заявкиИ вестны устроиства для измерения давлени и прогиба валка при прокатке, содержащие смонтированные на валке тензометрические датчики с выводом на регистрирующий прибор через мостовую схему.Цель изобретения - повышение эффективности измерения, Это достигается тем, что прокатный валок выполнен как измеритель прогиба валков и полного давления металла на валки. На поверхности осевого канала валка вдоль оси наклеиваются датчики, например сопротивления, включенные в мостовую схему. Указанная особенность измерителя позволяет производить непрерывный контроль прогиба валков и полного давления металла на валки, Специальной тарировкой измерительного валка можно выделить составляющие прогиба опорного и рабочего валка, часть прогиба .рабочего валка, вызванную сплющиванием по площади контакта рабочего и опорного валков, составляющие полного давления металла на валки.На чертеже представлено предлагаемое устройство.Прокатный валок 1 имеет отверстие по оои. На поверхности отверстия наклеивают узкие рабочие тензодатчики 2 на равном расстоянии друг от друга, На торец отверстия крепят для измерения давления г ри прокатке, содержащее а валке тензометрические дна регистрирующий прибо схему, от.гичающееся тем гшения эффективности из ричсские датчики устано ти осевого канала валка.352695 Составитель М. Блатова Техред Е. Борисова Корректор Е. Михеева Редактор В, Новоселова Типография, пр. Сапунова, 2 Заказ 358 б 8 Изд. М 1478 Тираж 405 ПодписноеЦ 11 ИИПИ Комитета по делам изобретений и открытий нри Совете,Министров СССРМосква, Ж, Рауьвская нзб., д. 45
