Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

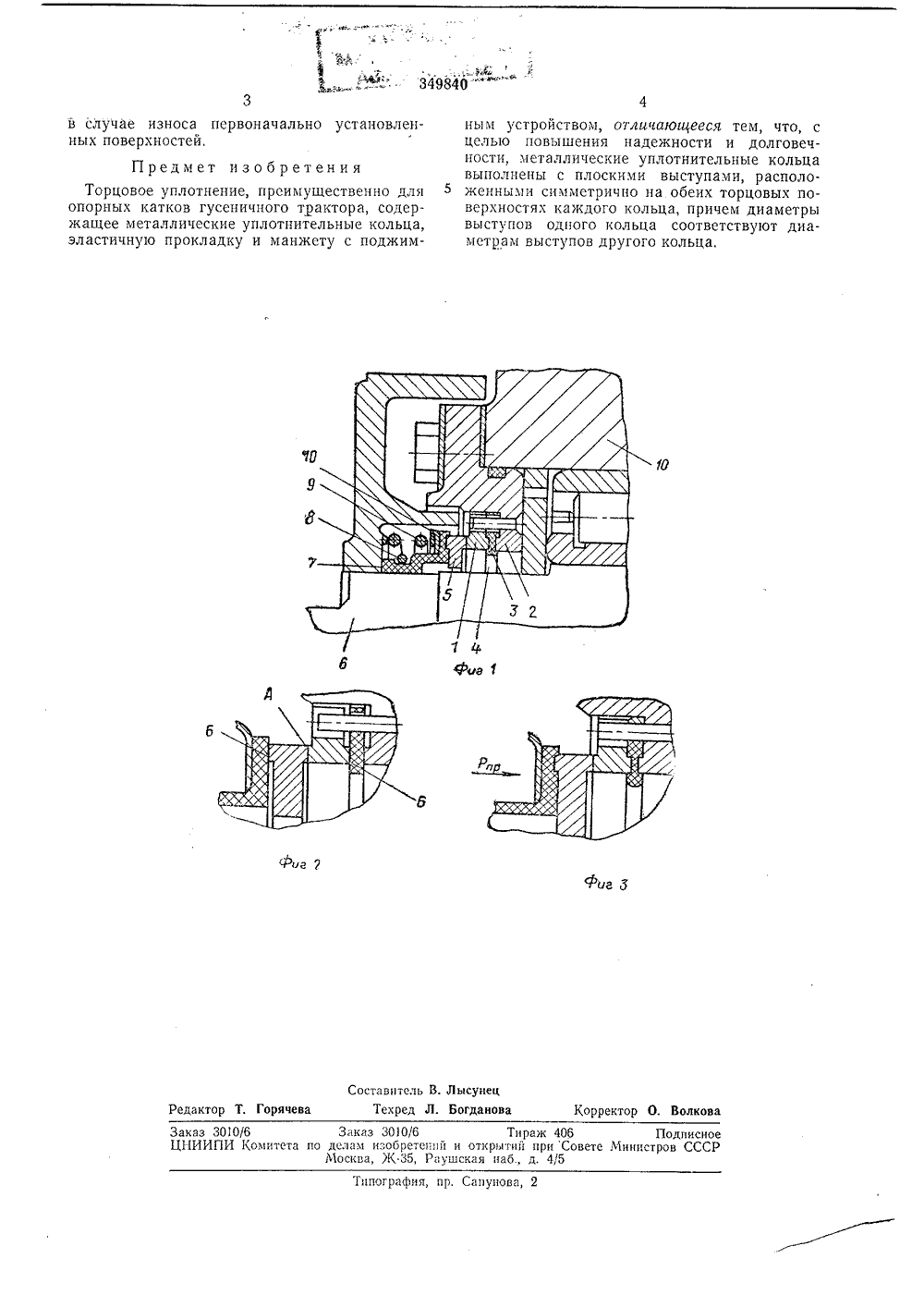

98 Союз Советскихоциалистических И РЕ И Республи ВИДЕТЕЛЬСТВУ АВТОРСКО висимое от авт. свидетельства010/27-11) Кл, Г 16 1534 В 621 55/14 Приоритет Комитет по дел зобретений и открытийпри Совете Министров Опубликовано 04,Х.197 У ЧК 629.11.012.352 -762 (088.8) летень Ъе та опубликования описания 18.1 Х.1972 Авторы зобретец ь,В,Н. И, И,нский фи овательскЕ. В. Перел Павлов, Н. Ф. арабанов и Г новский, Б. Л Г. Красноперов нного союзног нститута и Че авод агарилло,Заявцтел иал Государствго тракторноготракторный Челя иссл научно- бинский ОТНЕНИ РЦОВОЕ Заявлено 15.Х.1969 (с присоединением заявк Изобретение относится к транспортному машиностроению.Известны торцовые уплотнения, преимущественно для опорных катков гусеничного трактора, содержащие металлические уплотнитсльцыс кольца, эластичную прокладку и мацхкету с поджимцым устройством.Целью изобретения является повышение надежности и долговечности уплотнения. Это достигается тем, что металлические уплотнительные кольца предлагаемого уплотнения выполнены с плоскими выступами, расположенными симметрично на обеих торцовых поверхностях каждого кольца, причем диаметры выступов одного кольца соответствуют диаметрам выступов другого кольца.На фиг. 1 изображена часть продольного разреза опорного катка с торцовым уплотнением; на фиг. 2 - исходное положение контактирующих поверхностей до приложения осевого усилия; ца фиг, 3 - то же, после приложения осевого усилия.Торцовое уплотнение содержит вращающееся уплотцительное кольцо 1, которое устанавливается в упорную шайбу 2. Между ними расположена промежуточная эластичная прокладка 3, уплотняютцая привалочные поверхности. Кольцо 1 от поворота относительно шайбы 2 удерживается при помощи штифта 4. Невращаюпссся уплотнительное кольцо 5 цсптрируется ца оси 6 и удерживается от относительного проворота при помощи лысок. Эластичная манжета 7 имеет внутренний 5 дцаметральцый поясок, который плотно обхватывает ось 6. Для обеспечения постоянного радиального статического поджатия ца наружный диаметр пояска эластичной манжеты устацавл:твастся пружцгное кольцо 8.10 Цилиндрическая пружина 9 через нажимнуюОоойх 1 у 10 прижимает контактирующие поверхности колец 1 и 5, манжеты 7 и прокладки 3 и тем самым обсспсчивает герметичность между трущимися привалочными поверхно стями. Кольца 1 и 5 имеют две рабочие трущиесяуплотцитсльцыс поверхности А и Б. При износе поверхцостей Л кольца поворачиваются 0 для обеспечения контакта по цсизношеннымповерхностям Б. Под действием осевого усп- лнЯ Рпп, создавасхОго пРУжшгой 9, относительно неширокие уплотццтельцые пояски вдавливаются в торцовые поверхности элас тичцой прокладки и манжеты и, с одной стороны, обеспечивают герметичность црпвалочцых поверхОстей, а с другой стороны, надежно защищены от абразива и воды как снаружи, так и изнутри подшипцикового узла349849" и Составитель В. ЛысуненРедактор Т. Горячева Техред Л. Богданова Корректор О. Волкова Тираж 406 Подписноеоткрытий при Совете Министров СССР кая наб., д. 4/5 Заказ 3010/6 Заказ 3010/6 ЦНИИПИ Комитета по делам изобретений Москва, )К.35, РаСапунова,нпография,в случае износа первоначально установленных поверхностей. Предмет изобретенияТорцовое уплотнение, преимущественно для опорных катков гусеничного трактора, содержащее металлические уплотнительные кольца, эластичную прокладку и манжету с поджимным устройством, отличающееся тем, что, с целью повышения надежности и долговечности, металлические уплотнительные кольца выполнены с плоскими выступами, располо женными симметрично на обеих торцовых поверхностях каждого кольца, причем диаметры выступов одного кольца соответствуют диаметрам выступов другого кольца.
СмотретьЗаявка
1364010
иЧел бинский филиал Государствекного союзного научно, исследовательского тракторного института, Чел бинский тракторный завод
Е. В. Перель, В. Н. Павлов, Н. Ф. Яновский, Б. Л. Магарилло, И. И. Карабанов, Г. Г. Красноперое
МПК / Метки
МПК: B62D 55/15, F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 01.01.1972
