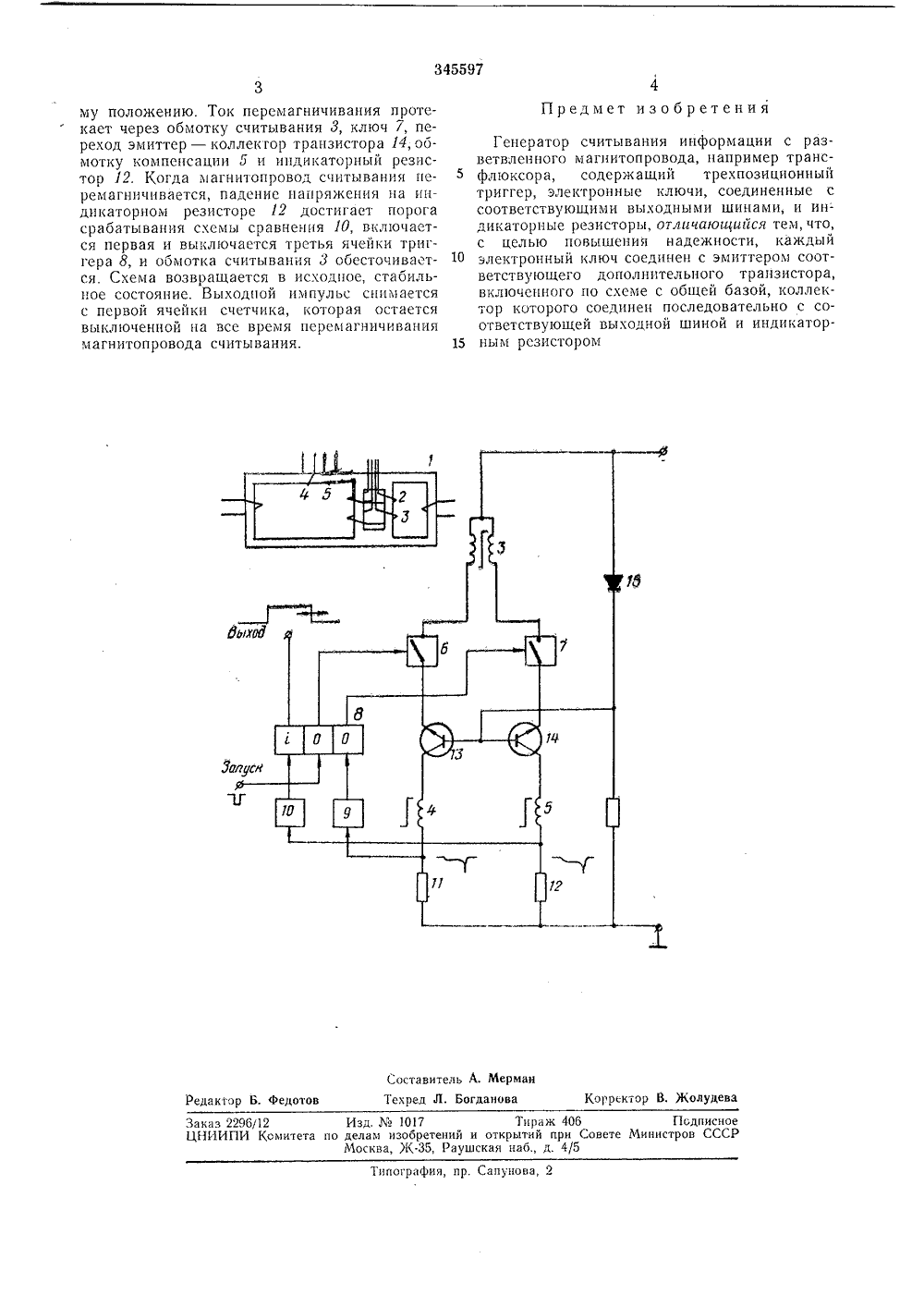

О П И С А Н И Е 345597ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиксвидетельства Ле ависимое от Заявлецо 02.Х.1970 ( 1480267/26.Ч. Кл. Н 031 т 3 2 с присоединением заявки МПриоритет Комитет по деламобретений и открытийри Совете МинистровСССР бликовано 14 ъ 11.1 УДК 621.372(088.8) 72. Боллетснь М 22 исания 25 ХП.1972та опуоликовани вторызобретен В,исеев и Н. Н, Егоров Заявитель СЧИТЫВАНИЯ ИНФОРМАЦИИЕННОГО МАГНИТОПРОВОДА,МЕР ТРАНСФЛЮКСОРА ГЕНЕРАТО С РАЗВЕТ НАПИзвестны генераторы считывания информации с разветвленного магцитоцровода, например трацсфлюксора, содержащие трехцозиционный триггер, электронные ключи, соединенные с соответствующими выходными шинами, и индикаторные резисторы.Цель изобретения - повышение цадсжцосги устройства. Достигается она тем, что каждый электронный ключ предлагаемого генератора соединен с эмиттером соответствующего д - 1 полнительного транзистора, включенного цо схеме с общей базоц, коллектор которого со. единен последовательно с соответствующей выходной шиной и индикаторным резистором.На чертеже приведена принципиальная схе ма устройства. Генератор содержит трацсфлюксор 1 с обмотками считывания 2 и 8 и компенсации 4 и 5, ключи б и 7, трехпозициоцный триггер 8 с 20 импульсным и потенциальным входами, напряжение на которые поступает через схемы сравнения 9 и 10 с индикаторных резисторов 11 и 12; транзисторы 18 и 14, включенные по схеме с общей базой; стабилитрон 15. 25В статическом состояции триггер 8 находится в первом положении (включена первая ячейка, а остальные выключены), ключи б и / разомкнуты, транзисторы 18 и 14 выклочсцы и обмотки считывания 2 и 8 и обмотки ком пецсации 4 и 5 обесточены. Падения напряжения на индикаторных резисторах 11 и 12 равны цхлю,В дицамическо. режцхе запускающий импульс поступает ца вторую ячейку трехпозиццоцного триггера 8, которая выключает нервуо ячейку и замыае кло б. П 1 и этомс(итывацця 2 прикладывается иерем агццчивающее напряжение, приблизительно равное цапряжецшо стабилизации стабилитрона 15. Перемагничивающий ток магнитопровода считывания протекает через обмотку сч- тывания 2, ключ б, переход эмиттер - коллектор транзистора 18, обмотку компенсации 4 и резистор 11, создавая ца нем падение напряжение, хецьпее иап 15 кения с 1 аоатывания схемы сравнения 9. Когда магццтопровод считывания перемагничивается в состояние, противоположное исходному, ток через обмотку считттвация 2 увеличивается, падение цапрякецця на резисторе 11 достигает по 1 ога сраоатывацця схекы с 1 авцеция 9, включается третья и выключается вторая ячейка триггера 8. Г 1 ри этом напряжение перемагничивания снимается с обмотки считываьия 2, так как ключ б размыкается, и прикладывается к обмотке считывания 8, так как ключ 7 замыкается. Магцитопровод считывания начинает перемапшчиваться в направлении к исходно345597 Составитель А. Мерма Техред Л, Богданова 1 ректор В. Жолу дактор Б. Федотов Тираж 406 и открытий при Совете шская наб., д. 4/5аказ 22ЦНИИП Подписноеиннстров СССР пография, пр. Сапунова, 2 му положению. Ток перемагничивания протекает через обмотку считывания 3, ключ 7, переход эмиттер - коллекгор транзистора 14, обмотку компенсации 5 и индикаторный резистор 12. Когда магнитопровод считывания перемагничивается, падение напряжения на индикаторном резисторе 12 достигает порога срабатывания схемы сравнения 10, включается первая и выключается третья ячейки триггера 8, и обмотка считывания 3 обесточивает ся. Схема возвращается в исходное, стабильное состояние. Выходной импульс снимается с первой ячейки счетчика, которая остается выключенной на все время перемагничивания магнитопровода считывания. 15 12 Изд.1017Комитета по делам изооретенийЧосква, Ж, Рау Предмет изобретения Генератор считывания информации с разветвленного магнитопровода, например трансфлюксора, содержащий трехпозиционный триггер, электронные ключи, соединенные с соответствующими выходными шинами, и ин- дикаторные резисторы, отличающийся тем, что, с целью повышения надежности, каждый электронный ключ соединен с эмиттером соответствующего дополнительного транзистора, включенного по схеме с общей базой, коллектор которого соединен последовательно с соответствующей выходной шиной и индикаторным резистором
