Устройство для формирования прямоугольныхимпульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 345596
Автор: Крылов
Текст

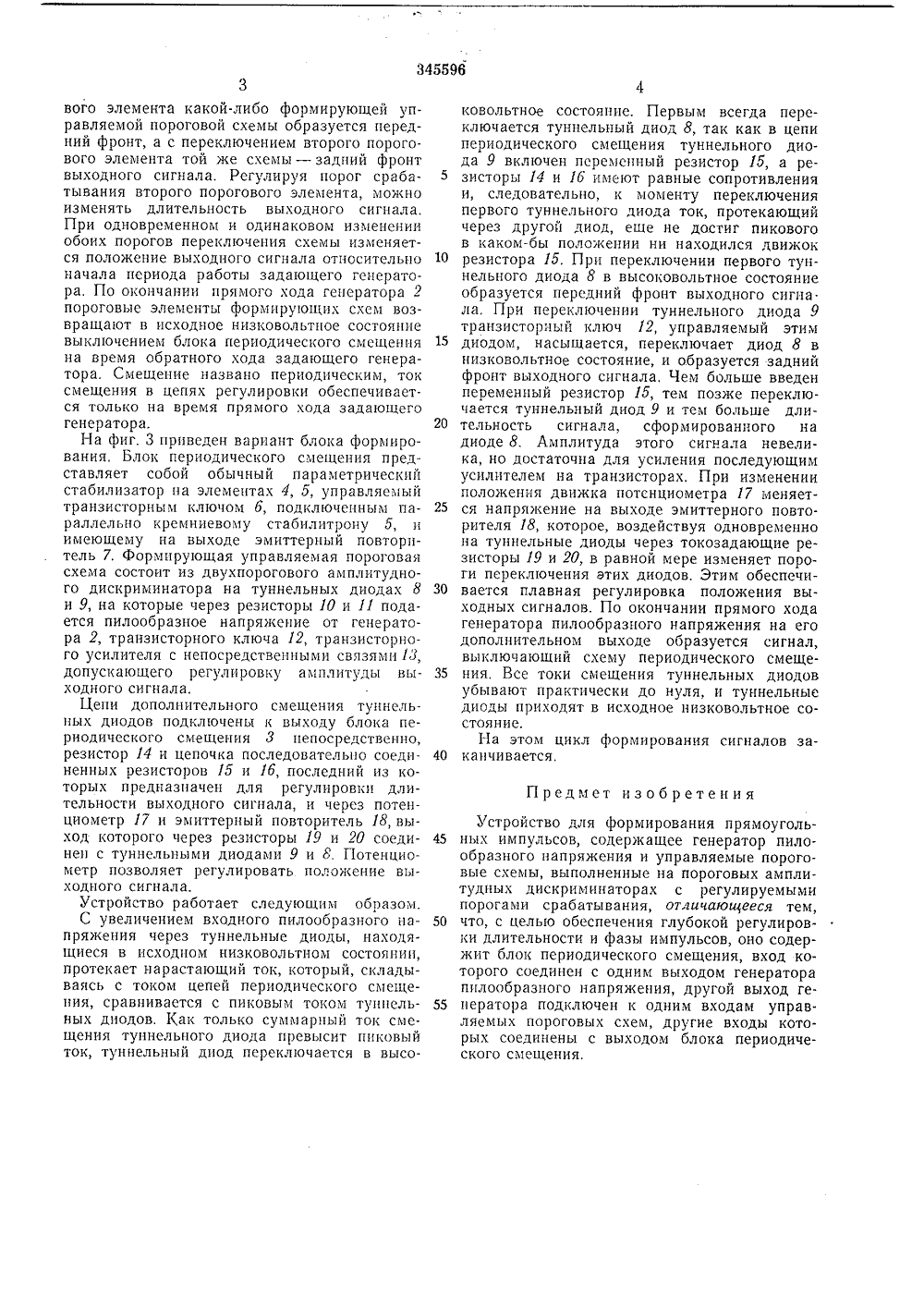

есасоюзнлюЙАТЕ 11,:е ТХНРЧСЦ,еУОПИСАНИЗОБРЕТЕНИЯ Союз Советско Социалистических РеспубликИ АВТОРСКОМУ СВйДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М -Дое 1421635/18.24) явлено 27.111.1 М, Кл, Н 031 с 3/02 исоединением заявки М рпорптет Комитет по делам обретений и открытий ри Совете Министров СССРвано 14.И 1 ДК 681,325(088,публи о 72. Бюллетень .чоо 2 писания 25.И.1972 Дата опубликовани; Автор зобретени Крылов Заявитель Московский ордена Тру енерно-физически го Красного Знамени институт ТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПРЯМОУГОЛЬНЬ ИМПУЛЬСОВредлагаемоедля выработкигулируемых положению относещего генераторадля построениявателей, многоктронных коммут во предназначено ных импульсов, редлительности и поала периода задаю- быть использовано альных преобразогенераторов, элек- д устроист прямоуголь мплитуде, тельно начи может функцион анальных аторов и т ства для формирования ольной формы из моноя периодического сигнала, хпороговьех амплитудных йства не позволяют регусть и положение выходных этот недоставведснием в ого смещенееее, м выходом гсжения. Другой одеееем вьеходале другие входы блока периодиустроистведостигаетсяпериодиечск нен с одни ного напря дключен к овых схем,с выходом дующим образом. ие вместе с напря мещения подается ляемые по роговы ия которых можно нтов регулирования ью переменных ре ии первого порого ество работает сле бразное напряжен периодического с мирующие управ ороги переключен с помощью элеме м случае с помощ ). При переключен на блок-схема предлагаефиг. 2 - временные диае работу блока формпро - принципиальная схема 3 Известны устройимпульсов прямоугтонно изменяющегосвыполненные на дву,дискриминаторах.Однако эти устролировать длительноимпульсов.В предложенномток устранен. Этоустройство блокавход которого соединератора пилообразвыход генератора поуправляемых порогкоторых соединеныческого смещения,На фиг. 1 приведемого устройства, награммы, поясняющивания; на фиг. 3 двухпорогового дискриминатора и блока периодического смещения.Ьлок формирования состоит из формирующих управляемых пороговых схем 1, - 1, выполненных на основе двухпороговых дискриминаторов, имеющих два входа, При этомодин вход последних соединен с выходом генератора 2 пилообразного напряжения, а другой - с выходом блока 3 периодического смещения, вход которого подключен к дополнительному выходу генератора 2.Блок периодического смещения - общийдля всех формирующих управляемых пороговых схем. От него питаются цепи регулировкипорогов переключения дискриминаторов,а вместе с изменением порогов осуществляется плавная регулировка длительности и положения выходных сигналов. При этом нагрузкана задающии генератор остается постоянной,что упрощает конструкцию генератора, позволяет осуществлять регулировки в широкихпределах,Уст роГПилоожение мна фор есхемы, пизменять45 50 55 вого элемента какой-либо формирующей управляемой пороговой схемы образуется передний фронт, а с переключением второго порогового элемента той же схемы - задний фронт выходного сигнала. Регулируя порог срабатывания второго порогового элемента, можно изменять длительность выходного сигнала. При одновременном и одинаковом изменении обоих порогов переключения схемы изменяется положение выходного сигнала относительно начала периода работы задающего генератора, По окончании прямого хода генератора 2 пороговые элементы формирующих схем возвращают в исходное низковольтное состояние выключением блока периодического смещения на время обратного хода задающего генератора. Смещение названо периодическим, ток смещения в цепях регулировки обеспечивается только на время прямого хода задающего генератора.На фиг. 3 приведен вариант блока формирования, Блок периодического смещения представляет собой обычный параметрический стабилизатор на элементах 4, 5, управляемый транзисторным ключом б, подключенным параллельно кремниевому стабилитрону 5, и имеющему на выходе эмиттерный повторитель 7. Формирующая управляемая пороговая схема состоит из двухпорогового амплитудного дискриминатора на туннельных диодах 8 и 9, на которые через резисторы 10 и 11 подается пилообразное напряжение от генератора 2, транзисторного ключа 12, транзисторного усилителя с непосредственными связями И, допускающего регулировку амплитуды выходного сигнала.Цепи дополнительного смещения туннельных диодов подключены к выходу блока периодического смещения 3 непосредственно, резистор 14 и цепочка последовательно соеди. ненных резисторов 15 и 1 б, последний из которых предназначен для регулировки длительности выходного сигнала, и через потенциометр 17 и эмиттерный повторитель 18, выход которого через резисторы 19 и 20 соединен с туннельными диодами 9 и 8. Потенциометр позволяет регулировать положение выходного сигнала,Устройство работает следующим образом.С увеличением входного пилообразного напряжения через туннельные диоды, находящиеся в исходном низковольтном состоянии, протекает нарастающий ток, который, складываясь с током цепей периодического смещения, сравнивается с пиковым током туннельных диодов, Как только суммарный ток смещения туннельного диода превысит пиковый ток, туннельный диод переключается в высо 5 10 15 20 25 30 35 40 ковольтное состояние. Первым всегда переключается туннельный диод 8, так как в цепи периодического смещения туннельного диода 9 включен переменный резистор 15, а резисторы 14 и 1 б имеют равные сопротивления и, следовательно, к моменту переключения первого туннельного диода ток, протекающий через другой диод, еще не достиг пикового в каком-бы положении ни находился движок резистора 15. При переключении первого туннельного диода 8 в высоковольтное состояние образуется передний фронт выходного сигна ла, При переключении туннельного диода 9 транзисторный ключ 12, управляемый этим диодом, насыщается, переключает диод 8 в низковольтное состояние, и образуется задний фронт выходного сигнала. Чем больше введен переменный резистор 15, тем позже переключается туннельиый диод 9 и тем больше длительность сигнала, сформированного на диоде 8. Амплитуда этого сигнала невелика, но достаточна для усиления последующим усилителем на транзисторах. При изменении положения движка потенциометра 17 меняется напряжение на выходе эмиттерного повторителя 18, которое, воздействуя одновременно на туннельные диоды через токозадающие резисторы 19 и 20, в равной мере изменяет пороги переключения этих диодов. Этим обеспечивается плавная регулировка положения выходных сигналов. По окончании прямого хода генератора пилообразного напряжения на его дополнительном выходе образуется сигнал, выключающий схему периодического смещения, Все токи смещения туннельных диодов убывают практически до нуля, и туннельные диоды приходят в исходное низковольтное состояние.1-1 а этом цикл формирования сигналов заканчивается,Предмет изобретения Устройство для формирования прямоугольных импульсов, содержащее генератор пилообразного напряжения и управляемые пороговые схемы, выполненные на пороговых амплитудных дискриминаторах с регулируемыми порогами срабатывания, отличающееся тем, что, с целью обеспечения глубокой регулировки длительности и фазы импульсов, оно содержит блок периодического смещения, вход которого соединен с одним выходом генератора пилообразного напряжения, другой выход генератора подключен к одним входам управляемых пороговых схем, другие входы которых соединены с выходом блока периодического смещения,345596- П Фиг иг.5 Составит елипова актор Л. Утехина Техред Л. Богданова Корректор В, Жолудева веге ипография, пр. Сапунов аказ 22ЦНИИП гЗ Е1 11 Изд. Ме 1017 Тираж 40 Комитета по делам изобретений и открытий при Москва, Ж.35, Раушская наб., д. 4/о Подписное1 инистров СССР
СмотретьЗаявка
1421635
Московский ордена Трудового Красного Знамени инженерно физический
Б. А. Крылов
МПК / Метки
МПК: H03K 4/00
Метки: прямоугольныхимпульсов, формирования
Опубликовано: 01.01.1972
