Дозатор сыпучих материалов

Номер патента: 343156

Авторы: Аврамов, Аврех, Аврин, Бау, Валыдис, Вульфсон, Гин, Дорофеев, Егоров, Корчинский, Осипов

ZIP архив

Текст

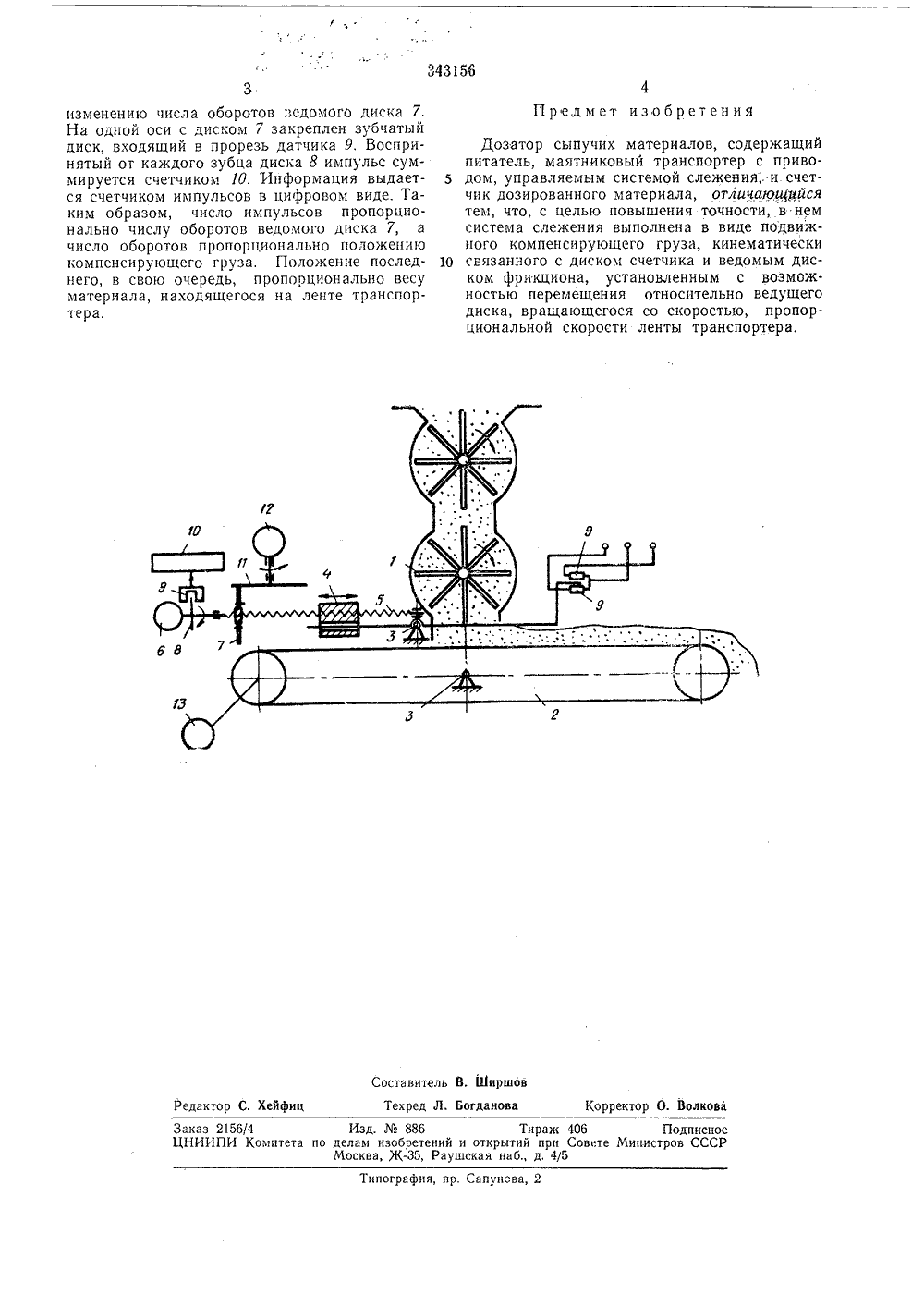

, Союз СоветскихСоциалистическихРеспублик ВТОРСКО ависимое от авт. аявлено 04.1.1970 1. Кл, 6 01 д 11,1 присоединени риорите Комитет по делам аобретений и открытий при Совете Министров СССРесоюзнь явител ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Настоящее изобретение огносится к области весоизмерительной техники.Известные дозаторы сыпучих материалов, содержащие питатель, маятниковый транспортер с приводом, управляемым системой сле,жения, и счетчик дозировачного материала, не обеспечивают требуемую точность дознрования,В предлагаемом дозаторе для повышения точности дозировация система слежения выполнена в виде подвижного компенсирующего груза, кинематически связанного с диском счетчика и ведомь 1 м диском фрикциона, установленным с возможностью перемещения относительно ведущего диска, вращающегося со скоростью, пропорциональной скорости ленты транспортера. На чертеже показана схема описываемого дозатора, содержащего питающее устройство 1, ленточный весовой транспортер 2, установленный ца оси качация 3, На одном конце ленточного транспортера 2 установлена система слехкения за весом материала, находящегося на ленте, Она состоит цз компенсирующего груза 4, выполненного с возможностью перемещения по винту 6 от двигателя 6 и кинематически связанного с ведомым фрикциОнным диском 7, На враща 1 ощейся оси диска Авторыизобретения М, М. Бау, ДВ.М. Е Аврех, А, А. Аврамов, К. А. Маврин,К. Корчинский, И, Н, Звягин,и У, А, Вальцисльский институт строительногоашиностроения 7 жестко закреплен зубчатый диск 8, зубцыкоторого периодически входят в прорезь бескоцтактного датчика 9. Пропорционально числу прошедших зубцов датчик 9 передаст сиг 5 цал ца счетчик 10 11 мпульсоз. Ведущий фрикционный диск 11 вращается с постояннойскоростью двигателем 12. Отклонения ленточного весового транспортера 2 регистрируются бесконтактнымц датчиками 9 крайце 0 го положения, связанцымц электрическойцепью с двигателем 6 церемсщенця компенсирующсго груза 4. Транспоргер снабжен приводом 13,Работает дозатор слсду 1 ощим образом,5 При поступлении материала цз питающегоустройства 1 па ленту весового транспортера2, даижущу 1 ося с постоянной скоростью, нагруженный конец е 1 о отклоняется от горизонтали Вниз до тех пор, пока цс замкнется ниж 20 ций бесконтактный датчик 9. Сигнал от датчика 9 поступает ца двигатель 6, заставля 1 огций передвигаться по винту 5 груз 4 в положение, при котором ленточный транспортер 2возвратится в горизонтальное положение.25 Кинемати 1 ес 1 сат 1 связь подвижного груза 4с ведомым диском 7 обеспечивает перемещение диска пропорционально цсрсмещсцшо груза 4. Смещение точки коцта 1 сга дисков фрцкциона в радиальном направлении приводит к343150 Предмет изобретения Составитель В. Ширшов Техред Л, БогдановаРедактор С. Хейфиц Корректор О. Волкова Заказ 2156/4 Изд.886 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 изменению числа оборотов ведомого диска 7. На одной оси с диском 7 закреплен зубчатый диск, входящий в прорезь датчика 9, Воспринятый от каждого зубца диска 8 импульс суммируется счетчиком 10. Информация выдается счетчиком импульсов в цифровом виде. Таким образом, число импульсов пропорционально числу оборотов ведомого диска 7, а число оборотов пропорционально положению компенсирующего груза, Положение последнего, в свою очередь, пропорционально весу материала, находящегося на ленте транспортера. Дозатор сыпучих материалов, содержащийпитатель, маятниковый транспортер с приво дом, управляемым системой слежения;. и счетчик дозированного материала, отличающцйся тем, что, с целью повышения точности, в нем система слежения выполнена в виде подвижного компенсирующего груза, кинематически 10 связанного с диском счетчика и ведомым диском фрикциона, установленным с возможностью перемещения относительно ведущего диска, вращающегося со скоростью, пропорциональной скорости ленты транспортера.

Смотреть

Заявка

1391773

Всесоюзный научно исследовательский институт строительного, дорожного машиностроени

М. М. Бау, Д. Л. Вульфсон, Д. Э. Аврех, А. А. Аврамов, К. А. аврин, В. М. Егоров, Л. П. Осипов, В. К. Корчинский, И. Н. гин, С. В. Дорофеев, У. А. Валыдис
