Дозатор для сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 866415
Авторы: Барышев, Мараховский, Орехов, Писарев, Помещикова, Скворцов
Текст

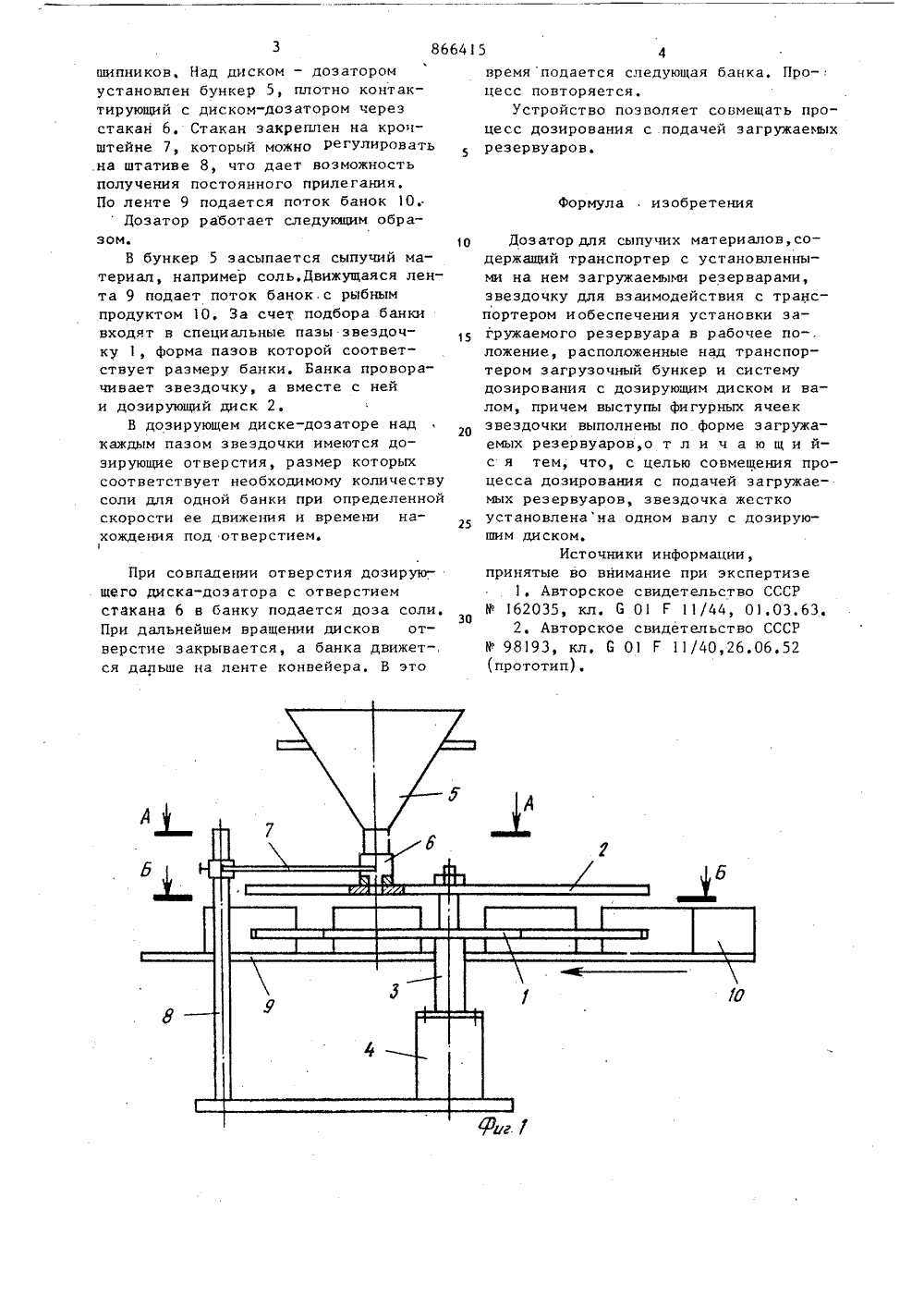

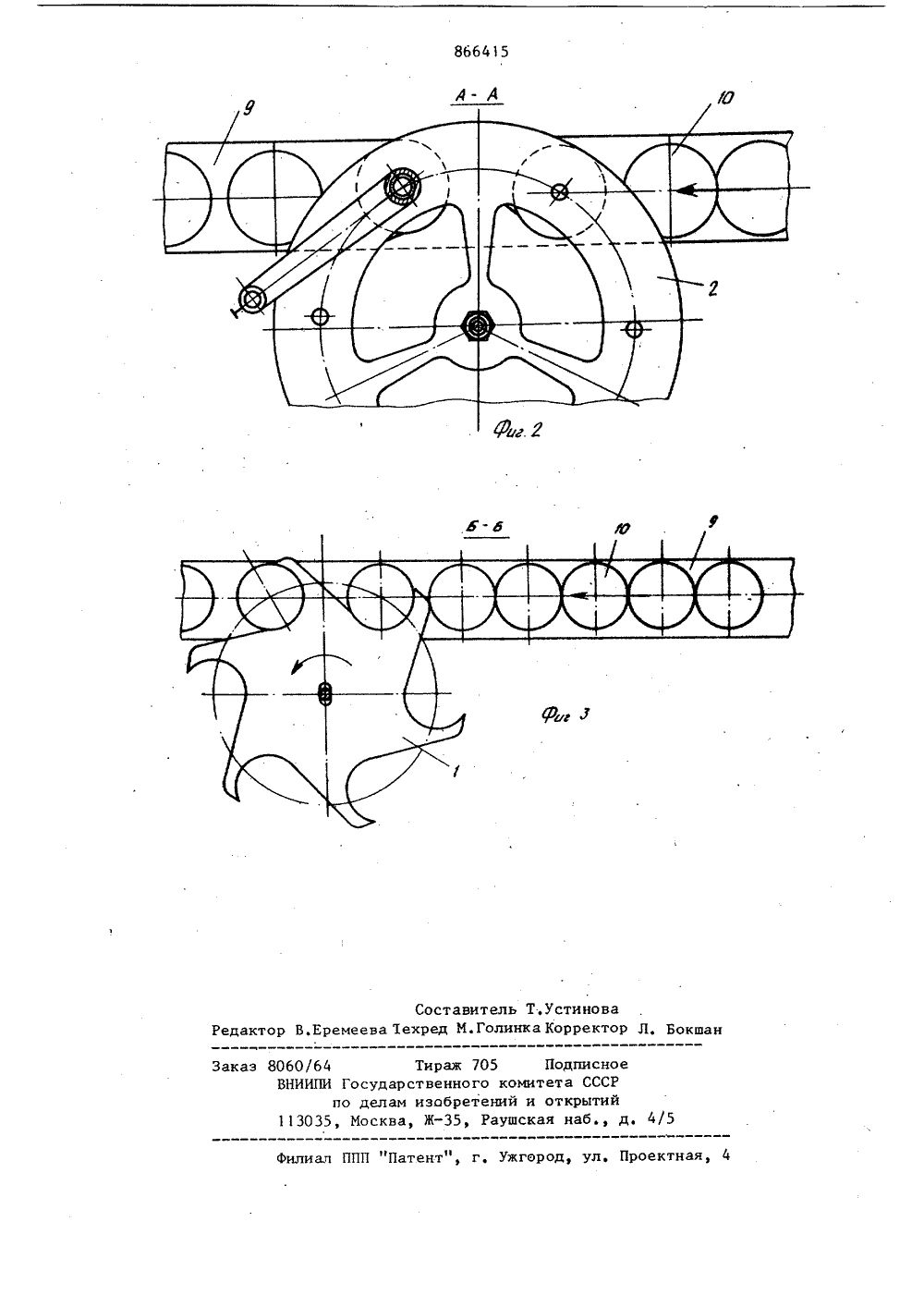

Союз СоветскмпСоцмапмстмческмкрескублмк Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУвв аелам взобретенпй и вткрыти)1(54) ДОЗАТО ТЕ РИАЛ к уст Изобретение относитс ствам для дозирования с риалов и может быть исп пищевой промышленности, и других областях.Известен объемный до жащий расходный бункер, резервуар, подъемно-опу для заполняемых емкосте мы подачи порожних и от ных емкостей 11. пучих мательэовано вмедицине тор, сод озировоч ные столики и механизсовмещение прдачей рагруаполне стройствации и неогическихвлении Недостатком указанного у является сложность конструк возможность работы в технол линиях, например при изгото консервов.Наиболе е близким по технической преКпагаемому является я сыпучих материалов,содерспортер с установленными ружаемыми резервуарами, для взаимодействия с транс- обеспечения установки эарезервуара в рабочее посущности к дозатор дл жащий тран на нем за звездочку портером и гружаемого ложение, расположенные нац трансп ром загрузочный бункер и систему эирования с дозирующим диском и валом, причем выступы фигурных ячеек звездочки выполнены по форме загружаемых резервуаров 121.Недостатком этого устройства также является невозможность работы в технологических линиях.Цель изобретения - оцесса дозирования с по жаемых резервуаров.Поставленная цель достигается,тем, что звездочка жестко установлена на одном валу с дозирующим диском.На фиг, 1 схематически показан дозатор для сыпучих материалов; на фиг.2 разрез А-А.на фиг.1; на фиг.3 - разрез Б-Б на фиг. 1.Устройство содержит звездочку 1, дозирующий диск 2,звездочка и доэирующий диск закреплены на одном валу 3, который опирается на опору 4, состоящую из радиального и упорного под866415 шипников, Над диском - дозатором установлен бункер 5, плотно контактирующий с днском-дозатором через стакан 6. Стакан эакреплен на кронштейне 7, который можно Регулировать .на штативе 8, что дает возможность получения постоянного прилегания, По ленте 9 подается поток банок 10,.Дозатор работает следующим образом.В бункер 5 засыпается сыпучий материал, например соль, Движущаяся лента 9 подает поток банок.с рыбным продуктом 10. За счет подбора банки входят в специальные пазы звездочку 1, форма пазов которой соответствует размеру банки. Банка проворачивает звездочку, а вместе с ней и дозирующий диск 2.В дозирующем диске-дозаторе над каждым пазом звездочки имеются доэирующне отверстия, размер которых соответствует необходимому количеству соли для одной банки при определенной скорости ее движения и времени нахождения под отверстием.1 При совпадении отверстия дозирую- щего диска-доэатора с отверстием стакана 6 в банку подается доза соли, При дальнейшем вращении дисков отверстие закрывается, а банка движет-, ся дальше на ленте конвейера, В это 4времяподается следующая банка, Про-. цесс повторяется.Устройство позволяет совмещать процесс дозирования с подачей загружаемых резервуаров. Формула изобретения 1 Р Дозатор для сыпучих материалов,со -держащий транспортер с установленными на нем загружаемыми резерварами,звездочку для взаимодействия с транспортером иобеспечения установки загружаемого резервуара в рабочее по-.ложение, расположенные над транспортером загрузочный бункер и системудозирования с дозируюцим диском и валом, причем выступы фигурных ячеекзвездочки выполнены по форме загружаемых резервуаров,о т л и ч а ю щ и йс я тем, что, с целью совмещения процесса дозирования с подачей загружаемых резервуаров, звездочка жесткоустановленана одном валу с дозируюшим дискомИсточники информации,принятые во внимание при экспертизеАвторское свидетельство СССРЗРФ 162035, кл. С 01 Е 1/44, 01.03.63.2. Авторское свидетельство СССРВ 98193, кл. 6 01 Г 11/40,26.06.52866415д- АСоставитель Т.УстиноваРедактор В,Еремеева Техред М.Голинка Корректор Л, БокшанЗаказ 8060/64 Тираж 705 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2881586, 12.02.1980
ДОНЕЦКИЙ ИНСТИТУТ СОВЕТСКОЙ ТОРГОВЛИ
БАРЫШЕВ АЛЕКСЕЙ ИВАНОВИЧ, ПИСАРЕВ НИКОЛАЙ ФЕДОРОВИЧ, СКВОРЦОВ ЕВГЕНИЙ МАКСИМОВИЧ, МАРАХОВСКИЙ ИВАН ЕФИМОВИЧ, ПОМЕЩИКОВА НАДЕЖДА АФАНАСЬЕВНА, ОРЕХОВ ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G01F 11/24
Опубликовано: 23.09.1981
Код ссылки
