Скрещивание полосковых линий
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1524757
Авторы: Грибникова, Следков
Формула
СКРЕЩИВАНИЕ ПОЛОСКОВЫХ ЛИНИЙ, содержащее две скрещивающиеся полосковые линии, токонесущие проводники которых разделены диэлектрической прокладкой, по крайней мере с одной стороны которой размещен металлический экран, при этом токонесущий проводник одной полосковой линии в месте скрещивания разветвлен на два идентичных полоска и длина токонесущего проводника другой полосковой линии между точками скрещивания с ними равна половине длины волны, отличающееся тем, что, с целью увеличения развязки между скрещивающимися полосковыми линиями, токонесущий проводник другой полосковой линии в месте скрещивания также разветвлен на два идентичных полоска и длина полосок одной полосковой линии между точками скрещивания с ними равна половине длины волны.
Описание
Целью изобретения является увеличение развязки между скрещивающимися полосковыми линиями.

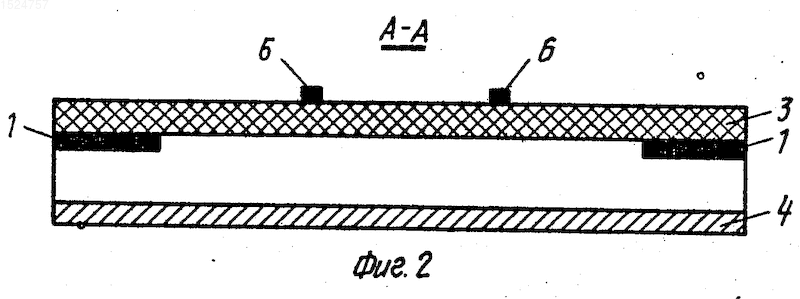

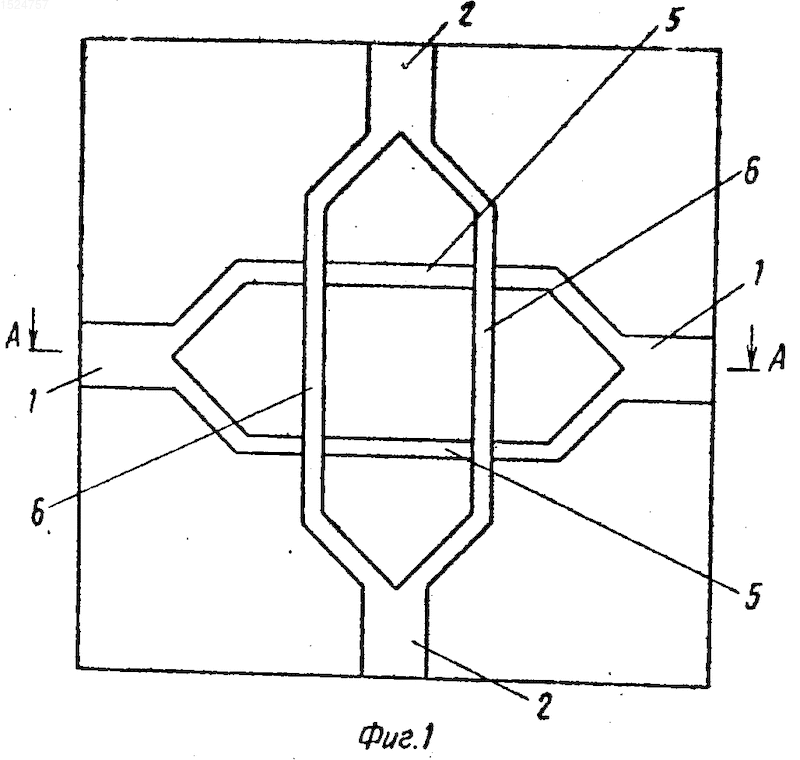

На фиг. 1 изображены токонесущие проводники скрещивающихся полосковых линий; на фиг.2 - поперечный разрез скрещивающихся полосковых линий.
Скрещивание полосковых линий содержит скрещивающиеся полосковые линии 1 и 2, токонесущие проводники которых разделены диэлектрической прокладкой 3, по крайней мере с одной стороны которой размещен металлический экран 4, при этом токонесущий проводник одной полосковой линии 1 в месте скрещивания разветвлен на два идентичных полоска 5 и длина токонесущего проводника другой полосковой линии 2 между точками скрещивания с ними равна половине длины волны, а токонесущий проводник другой полосковой линии 2 в месте скрещивания также разветвлен на два идентичных полоска 6 и длина полосков 5 одной полосковой линии 1 между точками скрещивания с ними равна половине длины волны.
Скрещивание полосковых линий работает следующим образом.
СВЧ-энергия поступает в токонесущий проводник одной полосковой линии 1, разделяется пополам и в местах скрещивания с токонесущими проводниками другой полосковой линии 2 за счет емкостной связи, определяемой толщиной диэлектрической прокладки 3, возбуждает ее. Выполнение полосок 5 и 6 между местами скрещивания длиной равной половине длины волны приводит к двойной компенсации СВЧ-энергии, что и обеспечивает высокий уровень развязки между скрещивающимися полосковыми линиями 1 и 2.
Изобретение относится к технике СВЧ и может быть использовано в полосковых диаграммообразующих схемах антенных решеток. Цель изобретения - увеличение развязки между скрещивающимися полосковыми линиями (ПЛ). Скрещивание ПЛ содержит две скрещивающиеся ПЛ 1 и 2, токонесущие проводники (ТНП) которых разделены диэлектрической прокладкой, по крайней мере с одной стороны которой размещен металлический экран. Токонесущий проводник одной ПЛ 1 в месте скрещивания разветвлен на два идентичных полоска 5. Для достижения цели токонесущий проводник ПЛ 2 в месте скрещивания также разветвлен на два идентичных полоска 6. Выполнение полосок 5 и 6 между местами скрещивания длиной равной половине волны приводит к двойной компенсации СВЧ-энергии, что и обеспечивает высокий уровень развязки между ПЛ 1 и 2. 2 ил.
