Генератор высоковольтных импульсов

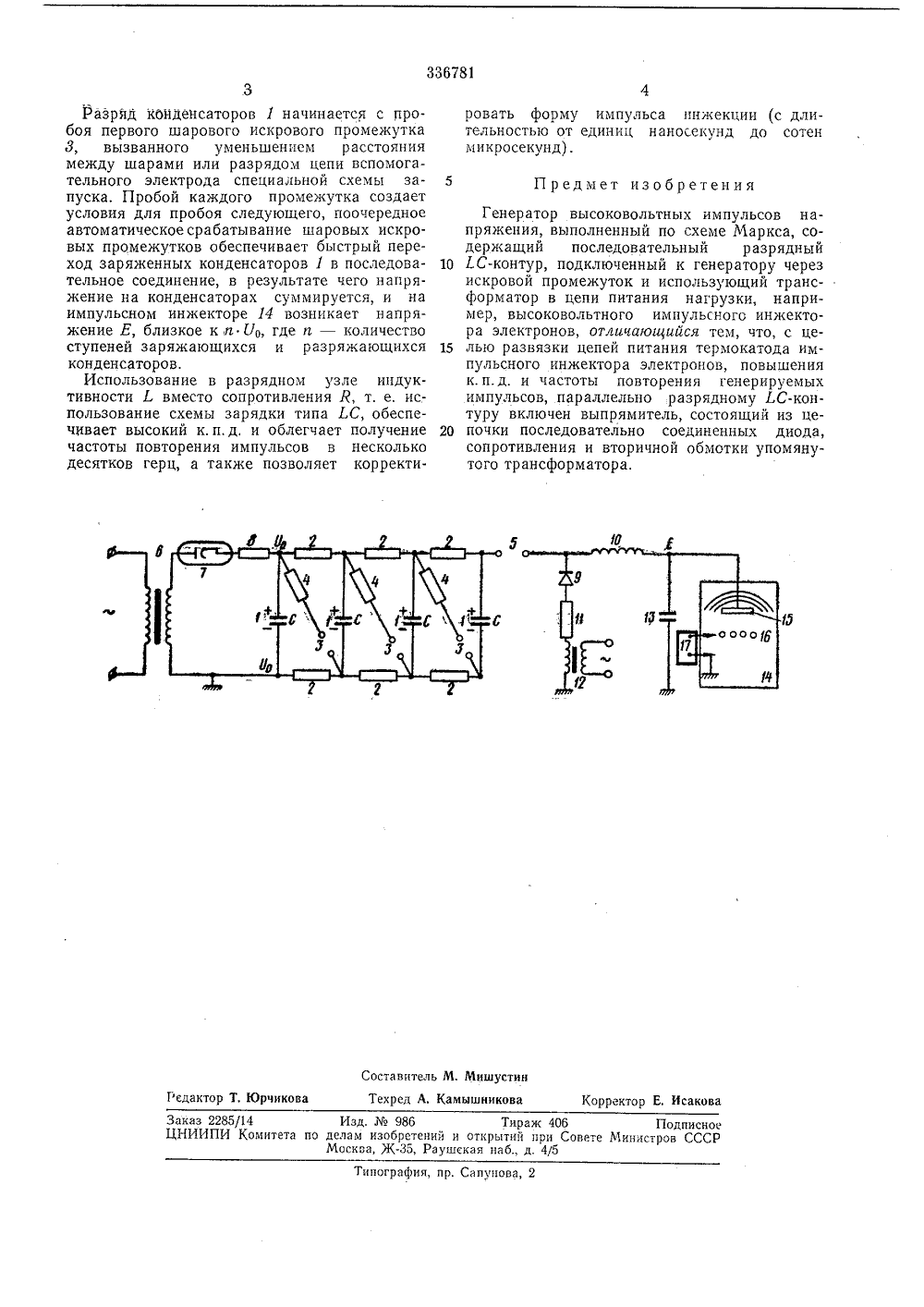

ОПИСАНИЕ 336281ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюэ Советских Социалиетичевких Республикисимое от авт. свидетельстваЗаявлено 28,1 Х,1970 ( 1478451/26 Н 031 с 3/ с присоединением заявк ПриоритетОпубликовано 2117.1972. БюллетеньДата опубликования описания 4 Х 111.19 Комитет по деламбретений и открыти К 621,373,1(088 ри Савете МинноСССР Авторыизобретени Федоров и К. А, Юматов аявитель ЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ ЕНЕРА области импульс со ого Изобретение относится кной техники.В известных устройствах для высоковольтного питания инжекторов электронов с термокатодом трудно подводить питание катодного узла. Для устранения этого недостатка вводилось дополнительное оборудование (дроссель, выпрямитель электронного накала и т. д,), рассчитанное на полное напряжение инжекции. Для защиты оператора предусматривались автоматические устройства.В целях развязки цепей питания термокатода импульсного инжектора электронов, повышения к.п.д. и частоты повторения генерируемых импульсов в предлагаемом генераторе отдельные элементы схемы и дроссель использованы для зарядки высоковольтной разрядной емкости, В промежутках между импульсами высокого напряжения указанные элементы (включая разрядное сопротивление и трансформатор в его цепи) выполняют роль выпрямителя электронного накала и развязывающих элементов схемы.На чертеже приведена принципиальная схема предлагаемого генератора,Генератор высоковольтных импульсов стоит из генератора напряжений, заряди узла и разрядного узла.Генератор напряжений сосаторов 1 с емкостью С, зар ров 2, шаровых искровых промежутков 3 с успокоительными резисторами 4 и отрицательного искрового промежутка 5, Зарядный узел состоит из трансформатора б, выпрями теля 7 и защитного резистора 8, Разряднорегулируемый узел содержит диод 9, дроссель 10, разрядный резистор 11, трансформатор 12 и разрядную емкость 13. Импульсный инжектор 14 включается параллельно разрядной ем кости 13 и разрядному резистору 11. Он содержит основной катод 15, дополнительный эмиттер 1 б в виде анодной сетки и источник 17 питания дополнительного эмиттера,5 Схема работает следующим образом.Параллельно соединенные конденсаторы 1заряжаются выпрямленным напряжением трансформатора б через зарядные резисторы 2 и защитный резистор 8 с большим сопротив- О лением. Так как сопротивление защитного резистора много больше сопротивления зарядных резисторов, то заряд конденсаторов 1 до напряжения Уо происходит почти одновременно. Шаровые искровые промежутки 3 при за ряде не пробиваются. В этот момент происходит разогрев основного катода 15 пучком электронов; в качестве дополнительного эмиттера 1 б электронов используется анодная сетка, разогреваемая с помощь;о источника 17 О питания.Изд.986 Тираж 406 Подписноео делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 ппография, пр. Сапунова,.3Разряд конденсаторов 1 начинается с пробоя первого шарового искрового промежутка 3, вызванного уменьшением расстояния между шарами или разрядом цепи вспомогательного электрода специальной схемы запуска. Пробой каждого промежутка создает условия для пробоя следующего, поочередное автоматическое срабатывание шаровых искровых промежутков обеспечивает быстрый переход заряженных конденсаторов 1 в последовательное соединение, в результате чего напряжение на конденсаторах суммируется, и на импульсном инжекторе 14 возникает напряжение Е, близкое к и Угде и - количество ступеней заряжающихся и разряжающихся конденсаторов.Использование в разрядном узле ипдуктивности Ь вместо сопротивления Я, т. е. использование схемы зарядки типа ЬС, обеспечивает высокий к. п. д. и облегчает получение частоты повторения импульсов в несколько десятков герц, а также позволяет корректи. ровать форму импульса пнжекции (с длительностью от единиц наносекунд до сотен микросекунд). 5 Предмет изобретения Генератор высоковольтных импульсов напряжения, выполненный по схеме Маркса, содержащий последовательный разрядный 10 1.С-контур, подключенный к генератору черезискровой промежуток и использующий трансформатор в цепи питания нагрузки, например, высоковольтного импульсного инжектора электронов, отличающийся тем, что, с це лью развязки цепей питания термокатода импульсного инжектора электронов, повышения к. п. д. и частоты повторения генерируемых импульсов, параллельно разрядному ЬС-контуру включен выпрямитель, состоящий из це почки последовательно соединенных диода,сопротивления и вторичной обмотки упомянутого трансформатора.
