Номер патента: 335024
Автор: Выдрин
Текст

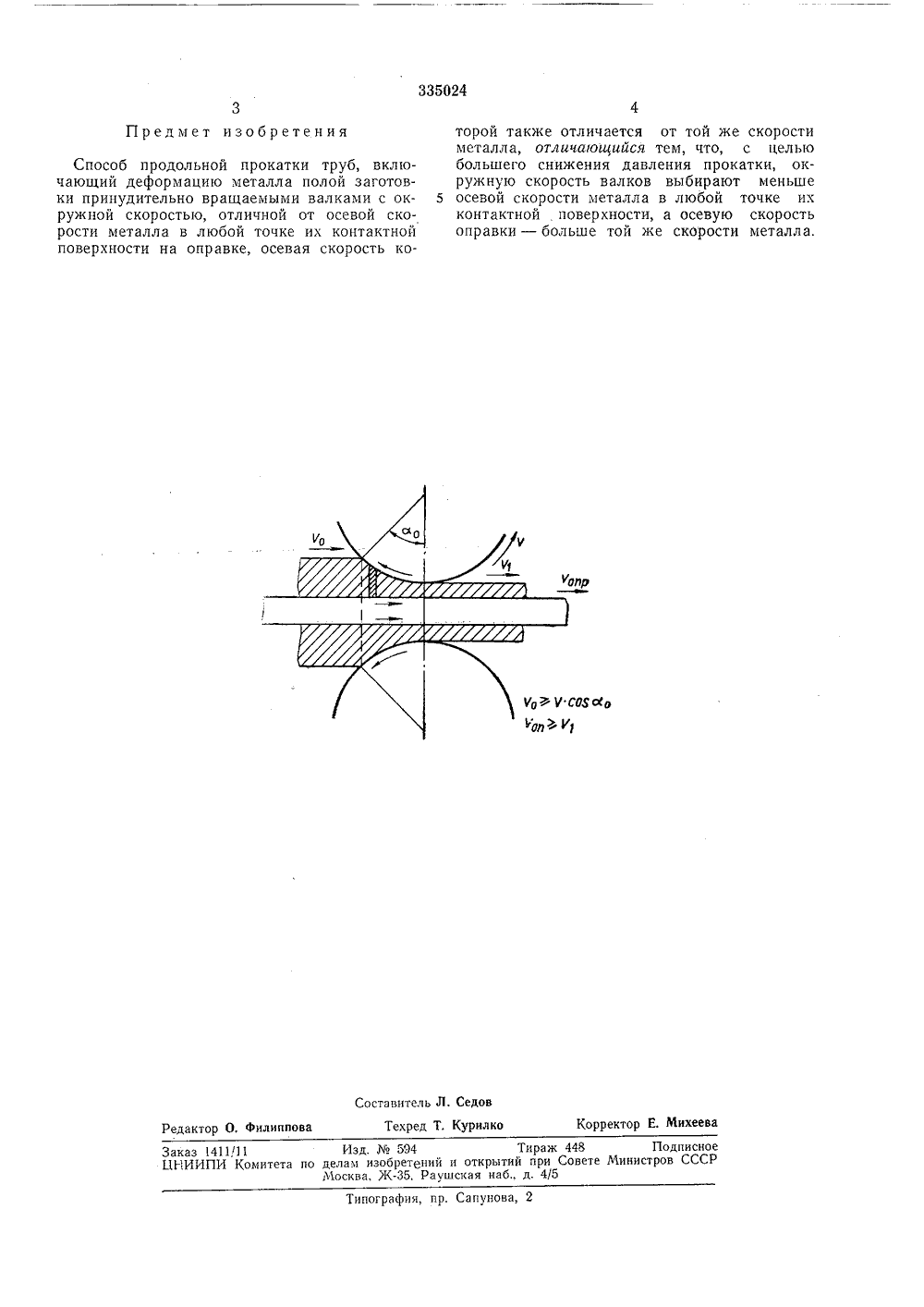

335024 Союз Соеетсииа Социалистичесии РеспубликЗависимое от авт. свидетельстваЗаявлено 19.Х 11,1967 ( 1204396/22-2) М. Кл, В 21 Ь 17/00 присоединением заявкиоритет Комитет по делам изобретений и открытий при Сосете йзииистрсе СССР. Н. Выдри аявите СПОСОБ ПРОДОЛЬНОЙ ПРОКАТКИ ТР очаг руб. Изобретение относится к области трубопрокатного производства,Известен способ продольной прокатки труб,в котором при установлении предельных условий его осуществления применительно кодной клети, деформируют металл полой заготовки принудительно вращаемыми валкамис окружной скоростью, большей осевой скорости металла в любой точке их контактнойповерхности на оправке, осевая скорость которой меньше той же осевой скорости металла. В этом случае имеет место отставание металла по всей контактной поверхности с валком. При скорости оправки, меньшей скорости металла по входной границе поверхностисоприкосновения металла с оправкой в данной клети, зона опережения распространяетсяна всю контактную поверхность металла с оправкой. При этом силы трения направлены наконтактных поверхностях в противоположныестороны и этим снижается давление прокатки.Для снижения давления по предложенномуспособу окружную скорость валков выбираютменьше осевой скорости металла в любойточке их контактной поверхности, а осевуюскорость оправки - больше той же скоростиметалла.На чертеже схематически изображендеформации при продольной прокатке т Металл полой заготовки при входе в валки,имеет скорость тю, а при выходе из валков - скорость Уь Валки в процессе прокатки вращают с постоянной скоростью т меньшей, 5 чем скорость металла 1 ю - Кь а оправку перемещают в осевом направлении со скоростью юг, которая больше той же скорости металла ю - Уь При таком соотношении скоростей валков оправки и металла на контакте с вал ками создается однозонная контактная поверхность, когда все силы трения направлены в одну сторону, а на контакте с оправкой создается также однозонная контактная поверхность, но с противоположным направлением 15 всех элементарных сил трения. Таким образом, в любой части очага деформации на элементарный объем действуют противоположно направленные силы контактного трения, которые взаимно уничтожают свое влияние на ве личину удельного давления и полного давления прокатки. Скорость металла может быть обеспеченапутем приложения к заготовке продольного 25 усилия (задний подпор, создающий скоростьметалла Кю) т созаю, или переднее натяжение, создающее скорость Р,)ХУ),где аю - угол захвата, а Х - коэффициентвытяжки металла.335024 Предмет изобретения пр азы Составитель Л. Седовактор О, филиппова Техред Т. Курилко Корректор Е. Михеев аказ 141111 Изд. 3 Мо 594 Тираж 448 НИИПИ Комитета по делам изобретений и открытий при СовМосква, Ж, Раушская наб., д. 4/5 Подписное Министров СССРпографня, пр. Сапунова, 2 Способ продольной прокатки труб, включающий деформацию металла полой заготовки принудительно вращаемыми валками с окружной скоростью, отличной от осевой скорости металла в любой точке их контактной поверхности на оправке, осевая скорость которой также отличается от той же скорости металла, отличающийся тем, что, с целью большего снижения давления прокатки, окружную скорость валков выбирают меньше 5 осевой скорости металла в любой точке ихконтактной поверхности, а осевую скорость оправки - больше той же скорости металла.
СмотретьЗаявка
1204396
В. Н. Выдрин
МПК / Метки
МПК: B21B 17/00
Метки: jрдте1т0-т, ай4пг1а1, шошоюзнап
Опубликовано: 01.01.1972
