Формирователь импульсов

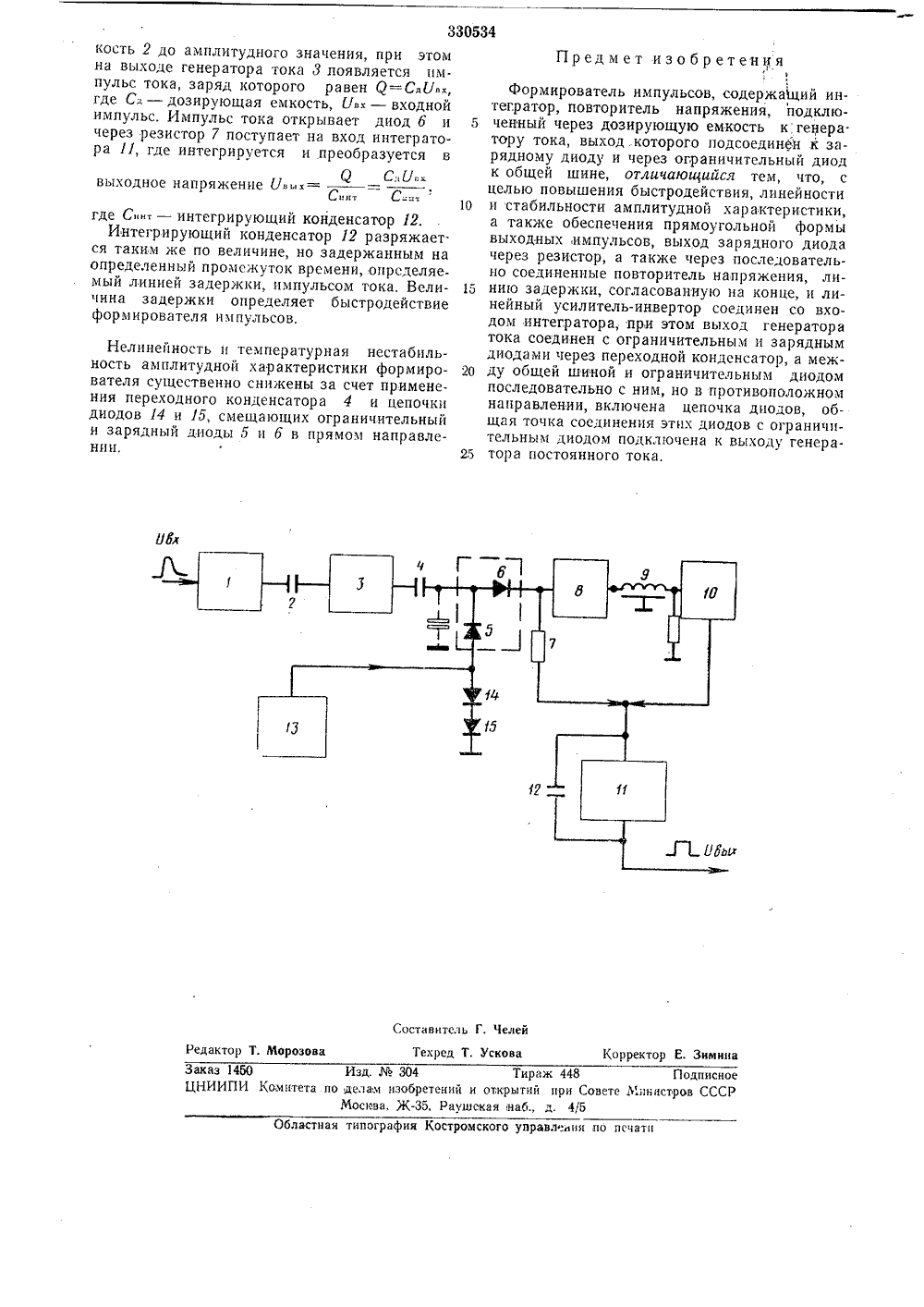

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистических РеслублииЗависимое о вт. свидетельства-1346068/26-9) аявлено 09.И 1.196 М.Кл. Н 031 5/О исоединением заявки-Комитет ло делан О 13 ебретенлй и аткрытий щщ Фовето Министров СССРоритет -972, Бюллетень х описания 21.17.19 24. УДК 621.374 (088.8 пуоликова ата опубликования Авторыизобрстсни. Федорченко и В. П. Соколов Заявптсл МИРОВАТЕ ПУЛЬ Изобретение относится к импульсной технике и может быть использовано в устройствах амплитудного анализа сигналов.Известны формирователи импульсов, содержащие интегратор, повторитель напряжения, подключенный через дозирующую емкость к генератору тока, выход которого подсоединен к зарядному диоду и через ограничительный диод к общей шине,Недостаток известных формирователей заключается в том, что в нем трудно одновременно обеспечить получение прямоугольной формы выходных импульсов, высокое быстродействие, линейность и стабильность амплитудной характеристики,С целью повышения быстродействия, линейности и стабильности амплитудной характеристики, а также обеспечения прямоугольной формы выходных импульсов в предлагаемом формирователе выход зарядного диода через резистор, а также через последовательно соединенные повторитель напряжения, согласованную на конце линию задержки и линейный усилитель-инвертор соединен со входом интегратора, при этом выход генератора тока соединен с ограничительным и зарядным диодами через переходной конденсатор, а между общей шиной и ограничительным диодом последовательно с ним, но в противоположном направлении, включена цепочка диодов, причем общая точка соединения этих диодов и ограничительного диода подключена к выходу генератора постоянного тока.На чертеже дана функциональная сксма 5 предлагаемого формирователя импульсов.Формирователь импульсов содержит эмиттерный повторитель напряжения 1, подключенный через дозирующую емкость 2 к генератору тока 3, выход которого через перекод ной конденсатор 4 соединен с ограничительным диодом 5 и зарядным диодом 6, резистор 7, повторитель напряжения 3, линию задержки 9, согласованную на конце, линейный усилитель-инвертор 10, интегратор 11, интегриру ющий конденсатор 12, генератор постоянноготока 13 и цепочку, состоящую из диодов 14 и 15.Выход зарядного диода 6 через резистор 7и последовательно соединенные повторитель 20 напряжения 8, линию задержки 9 и линейныйусилитель-инвертор 10 соединен со вкодом интегратора 11, Между общей шиной и ограничительным диодом 5 последовательно с ним, но в противоположном направлении, включена 25 цепочка диодов 14, 15, причем к общей точкесоединения этик диодов и ограничительного диода 5 подключен выход генератора постоянного тока 13.Входной импульс через эмиттерный повтори- ЭО тель напряжения 1 заряжает дозирующую ем330534 ставитель Г. Челей Редактор Т. Морозова Техред Т. Ускова Корректор Е. Зимина 48 Подписи и Совете Министров ССС 4/5 Заказ 1450 Изд,304 ТирЦНИИПИ Комитета по делам изобретений и открытийМос 1 ева, Ж, Раушская наб.,вж 4 Областная типография Костромского управления по печат кость 2 до амплитудного значения, при этом на выходе генератора тока 3 появляется импульс тока, заряд которого равен Я= Сдери, где Сх - дозирующая емкость, У . - входной импульс. Импульс тока открывает диод б и через резистор 7 поступает на вход интегратора 11, где интегрируется и преобразуется вЯ СУ" Вь ходное напряжение Ув и х =С.С-Где Синт - интегрирующий конденсатор 12,Интегрирующий конденсатор 12 разряжает. ся таким же по величине, но задержанным на определенный промсжуток времени, определяемый линией задержки, импульсом тока. Величина задержки определяет быстродействие формирователя импульсов. Нелинейность и температурная нестабильность амплитудной характеристики формирователя существенно снижены за счет применения переходного конденсатора 4 и цепочки диодов 14 и 15, смещающих ограничительный и зарядный диоды 5 и б в прямом направлении,Предмет изобретенияФормирователь импульсов, содержа 1 ций интегратор, повторитель напряжения, подклю 5 ченный через дозирующую емкость к генера.тору тока, выход которого подсоединен к зарядному диоду и через ограничительный диодк общей шине, отличающийся тем, что, сцелью повышения быстродействия, линейности10 и стабильности амплитудной характеристики,а также обеспечения прямоугольной формывыходных, импульсов, выход зарядного диодачерез резистор, а также через последовательно соединенные повторитель напряжения, ли 15 нию задержки, согласованную на конце, и линейный усилитель-инвертор соединен со входом интегратора, при этом выход генераторатока соединен с ограничительным и заряднымдиодами через переходной конденсатор, а меж 20 ду общей шиной и ограничительным диодомпоследовательно с ним, но в противоположномнаправлении, включена цепочка диодов, общая точка соединения этих диодов с ограничительным диодом подключена к выходу генера 25 тора постоянного тока,
