Сигнализатор уровня жидких сред fi». ог; г-gt; amp; -; -, .: . -., _,: lt. iii. -l-i ьие.; -:

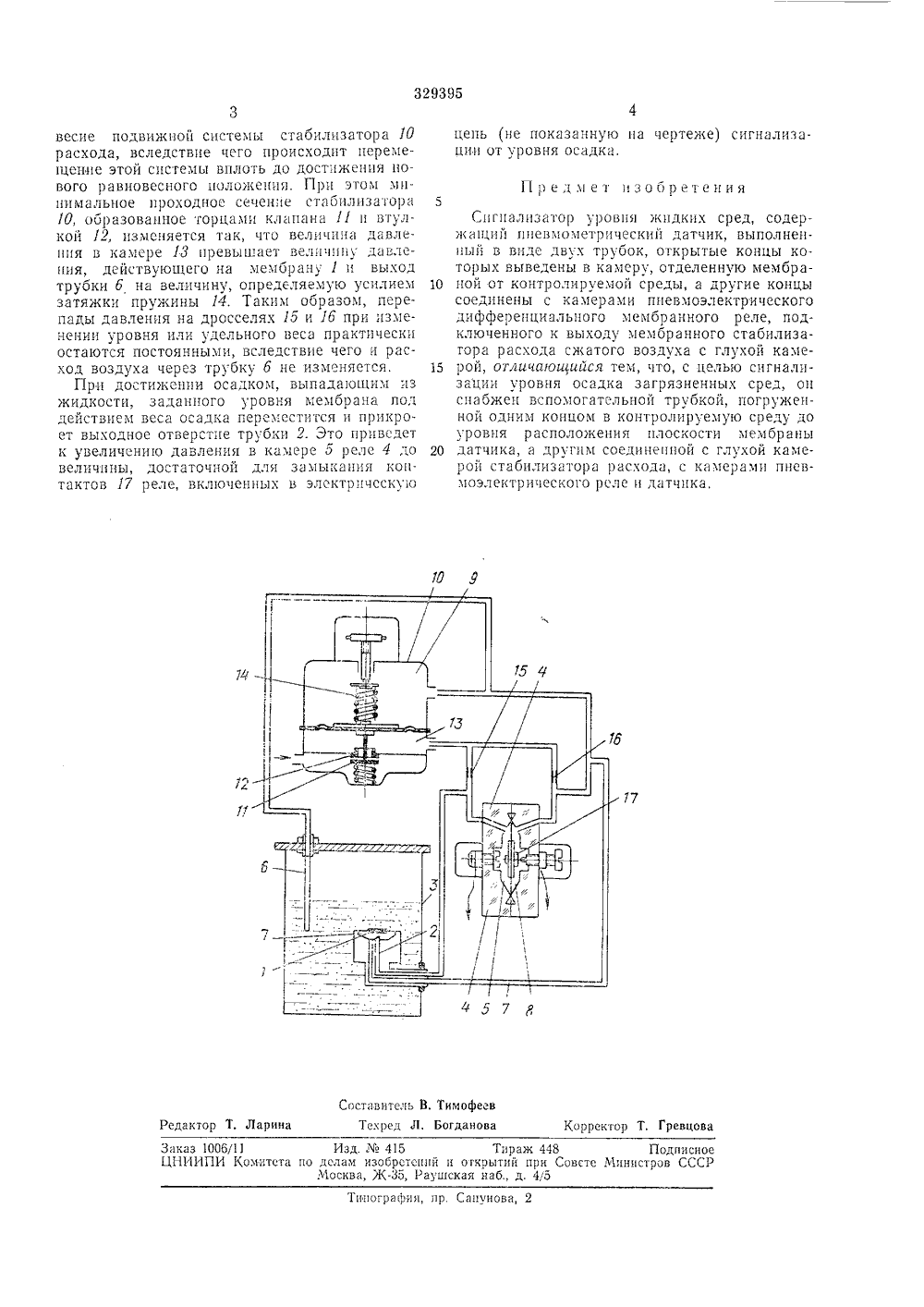

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМ. Кл, С 011 23/1 явлено 20 Х,1970 (,1 чЪ 1443141/18-10) с приеоединением заявки риоритет Комитет по делао изобретений и открытий при Совете Министров СССРОпубликовано 09.11 Дата опубликовани УДК 681.128.5 (088.8) егець д 7 писания 21.1 Ъ.1972 Авторыизобретеци В, Михайлов, Л, С. Жидков, В, П. Авдее Е, Ерм вочеркасскии ордена Трудового Красного Знамени политехническ институт им, Серго Орджоникидзеаявител ИГНАЛИЗАТОР УРОВ 115 КИХ СРЕД Изобретение относится к контролю уровня различных физических сред.Известны сигнализаторы уровня жидких сред, содержащие пневматический датчик, выполненный в виде двух трубок, открытые концы которых выведены в камеру, отделенную мембраной от контролируемой среды, а другие концы соединены с камерами пневмоэлектрического дифференциального мембранного реле, подключенного к выходу мембранного стабилизатора расхода сжатого воздуха с глухой камерой, Однако эти устройства не позволяют контролировать уровень осадка загрязненных сред.Предлагаемый сигнализатор уровня отличается от известного тем, что снабжен вспомогательной трубкой, погруженной одним концом в контролируемую среду до уровня расположения плоскости мембраны датчика, а другим соединенной с глухой камерой стабилизатора расхода, с камерамп пневмоэлектрического реле и датчика.На чертеже прсдставлена принципиальная схема описываемого сигцализатора уровня.Мембрана 1, отделяющая измерительную пневмотрубку 2 от контролируемой среды, помещенной в резервуар 8, расположена в горизонтальной плоскости и воспринимает вес осадка, выпадающего из жидкости, Пневмоэлектрическое дифференциальное реле 4, раобочая камера 5 которого сообщена с пцевмотрубкой 2, предназначено для включения электрической цени сигнализации прц достцжешги осадком заданного уровня. Вспомогательная трубка 6, погруженная в контролируемую среду до уровня расположения плоскости мембраны 1, соединена с подмембранцой камерой 7, со вспомогательной камерой 8 реле 4 и с глухой камерой 9 стабцлцзатора 10 расхода.Вспомогательная трубка 6 служит для создания давления воздуха в подмсмбрацой камере 7, компецсцрующсго давление гцдростатц.еского столба жидкости ца мемораце 1.Сигналцзатор работает следующим образом, До тех пор, пока осадок, выпадающий изжцдкостп, це достигнет задаццого уровня, давления воздуха в камерах 5 ц 8 реле 4, в глухой камере 9 стабилизатора 10 расхода ц подмембранцой камере 7 равны между собой 2 ц пропорциональны высоте столба жидкостидействуюптей ца мембрану 1. Воздух через зазор, образованный мембраной 1 ц торцом измерительной трубки 2, вспомогательную трубку 6 и контролируемую жидкость выходит 25 в резервуар 8.Изменение уровня среды цлц ее удельноговеса приводит к изменению давления в камерах 5, 7, 8 и 9. Прп изменении давления в камере 9 изменяется сила, действующая на клаЗ 0 пац 11 сверху, ц нарушается силовое равцо329395 Предмет изобретения Составитель В, Тимофеев Редактор Т. Ларина Текред Л. Богданова Корректор Т, ГревцовЗаказ 100611 Изд.415 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и огкрытий при Совете Мцнцстров СССРМосква, Ж, Раушская наб., д. 45 юография, пр, Сапунова,весне подвижнои системы стабилизатора 10 расхода, вследствие чего происходит перемещение этой системы вплоть до дост:1 жения нового равновесного положения. При этом минимальное проходное сечение стабилизатора 5 10, образованное торцами клапана 1( и втулкой 12, изменяется так, что велич 11 на давле- НИЯ В КаМЕРЕ И ПРЕВЫшаЕт ВЕЛИгнп 1 ГУ ДаВЛЕ- ния, действующего на мембран 1 и выход трубки б на величину, определяемую усилием 10 затяжки пружины 14. Таким образом, перепады давления на дросселях 15 и 16 при изменении уровня или удельного веса практически остаются постоянными, вследствие чего и расход воздуха через трубку б не изменяется. 15При достижении осадком, выпадающим:1 з жидкости, заданного уровня мембрана под действием веса осадка переместится и прикроет выходное отверстие трубки 2. Это приведет к увеличению давления в камере 5 реле 4 до 20 величины, достаточной для замыкания контактов 17 реле, включенных в электрнчсску 1 о цепь 1 не показанную на чертеже) сигнализации от уровня осадка. Сигнализатор уровня жидких сред, содержащий пневмометрический датчик, выполненный в виде двух трубок, открытые концы ко. торых выведены в камеру, отделенную мембраной от контролируемой среды, а другие концы соединены с камерами пневмоэлектрического дифференциального мембранного реле, подключенного к выходу мембранного стабилизатора расхода сжатого воздуха с глухой камерой, отличаюи 1 искя тем, что, с целью сигнализации уровня осадка загрязненных сред, он снабжен вспомогательной трубкой, погруженной одним концом в контролируемую среду до уровня расположения плоскости мембраны датчика, а другим соединенной с глухой камерой стабилизатора расхода, с камерами пневмоэлектрического реле и датчика,
