Номер патента: 326715
Автор: Филин
Текст

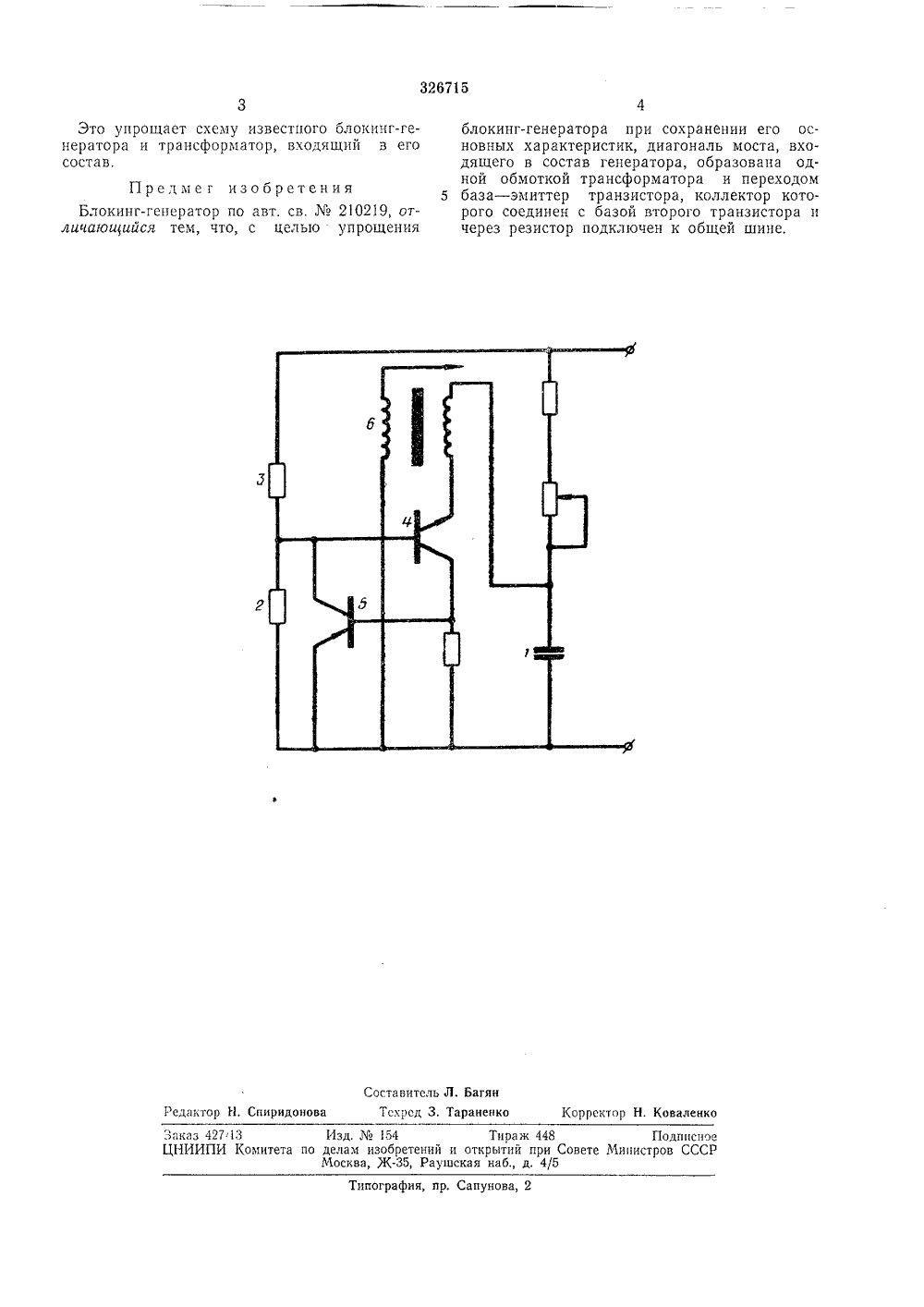

326715 О П И СА Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик, Кл. Н 031 с 3,128 443945/2 аявлено 02.И,1970 рисоединением заявкиПриоритетОпубликован Комитет по деламбретений и открыти,1.1972. Бюллетень4 с, 621,373,431.2 (088,8 Совете Мииистро СССР ата опубликования описания 6.111.1972 Авторизобретения Ю. Г. Фили явитель БЛОКИ НГ-ГЕН ЕРАТ и 5 разногтор б. При включении напряжения питания конденсатор 1 начинает заряжаться. Когда напряжение на конденсаторе 1 увеличится до напряжения на резисторе 2, начинает отпираться транзистор 4. Коллекторный ток транзистора 4 одновременно определяет базовый ток, отпирающий транзистор 5, а коллекторный ток последнего - базовый ток, отпирающий транзистор 4, то есть имеет место развитие процесса включения транзисторов, аналогпчное включешпо тирпстора. Транзпсторы 4 и 5 насыщаютсдит быстрый разряд кондепсатортранзисторы снова запираются,вторяется.Трансформатор б не участвует в разрелаксацпонных колебашш, поэтому ппиально возможно исключение трансфтора из схемы вообще, но для формиромощного импульсного сигнала в моменряда конденсатора за счет перемагничсердечника наличие трансформатора вцелесообразно.Таким образом, обмотка трансформвключсппая в базовую цепь транзисторройства по авт. св,210219 и входяднаона моста, можесхемы. я, и происхоа, после чего , процесс повитии инцп- ормавания т разваппя схеме щая и сна пз Изобретение относится к радиотехнике, а именно к блокинг-генераторам на транзисторах.По авт. св,210219 известен блокинг-генератор на транзисторах разного типа прово димости, базы которых соединены с коллекторами соответствующих транзисторов, выполненный по схеме моста, плечи которого образованы резисторами и конденсаторами, а диагональ - последовательно соединенными дву мя обмотками трансформатора и переходом база - эмиттер транзистора соответствующего типа проводимости.Однако включение обмотки трансформатора в базовую цепь одного из транзисторов и 15 соответственно в диагональ моста усложняет схему блокинг-генератора.Целью изобретения является упрощение блокинг-генератора при сохранении его основных характеристик. 20Достигается это тем, что диагональ моста, входящего в состав генератора, образована одной обмоткой трансформатора и переходом база - эмиттер транзистора, коллектор которого соединен с базой второго транзистора и 25 терез резистор подключен к общей шине,На чертеже представлена принципиальная электрическая схема предложенного блокинггенератора.Блокинг-генератор содержит конденсатор 1, 30 делитель на резисторах 2 и 3, транзисторы 4 тпа проводимости и транс326715 Составитель Л. Багян Редактор Н. Спиридонова Техред 3. Тараненко Корректор Н, Коваленко Заказ 42713 Изд.154 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Это упрощает схему известного блокинг-генератора и трансформатор, входящий в его состав. Предме г изобретенияБлокинг-генератор по авт. св.20219, отличаюи 1 ийся тем, что, с целью упрощения блокинг-генератора при сохранении его основных характеристик, диагональ моста, входящего в состав генератора, образована одной обмоткой трансформатора и переходом 5 база - эмиттер транзистора, коллектор которого соединен с базой второго транзистора и через резистор подключен к общей шине,
СмотретьЗаявка
1443945
Ю. Г. Филин
МПК / Метки
МПК: H03K 3/30
Метки: блоки, нг-генератор
Опубликовано: 01.01.1972
