Номер патента: 326614
Авторы: Газовой, Ионов, Кранснодарский, Лопатикскин, Нефт, Павсклй, Проектно
Текст

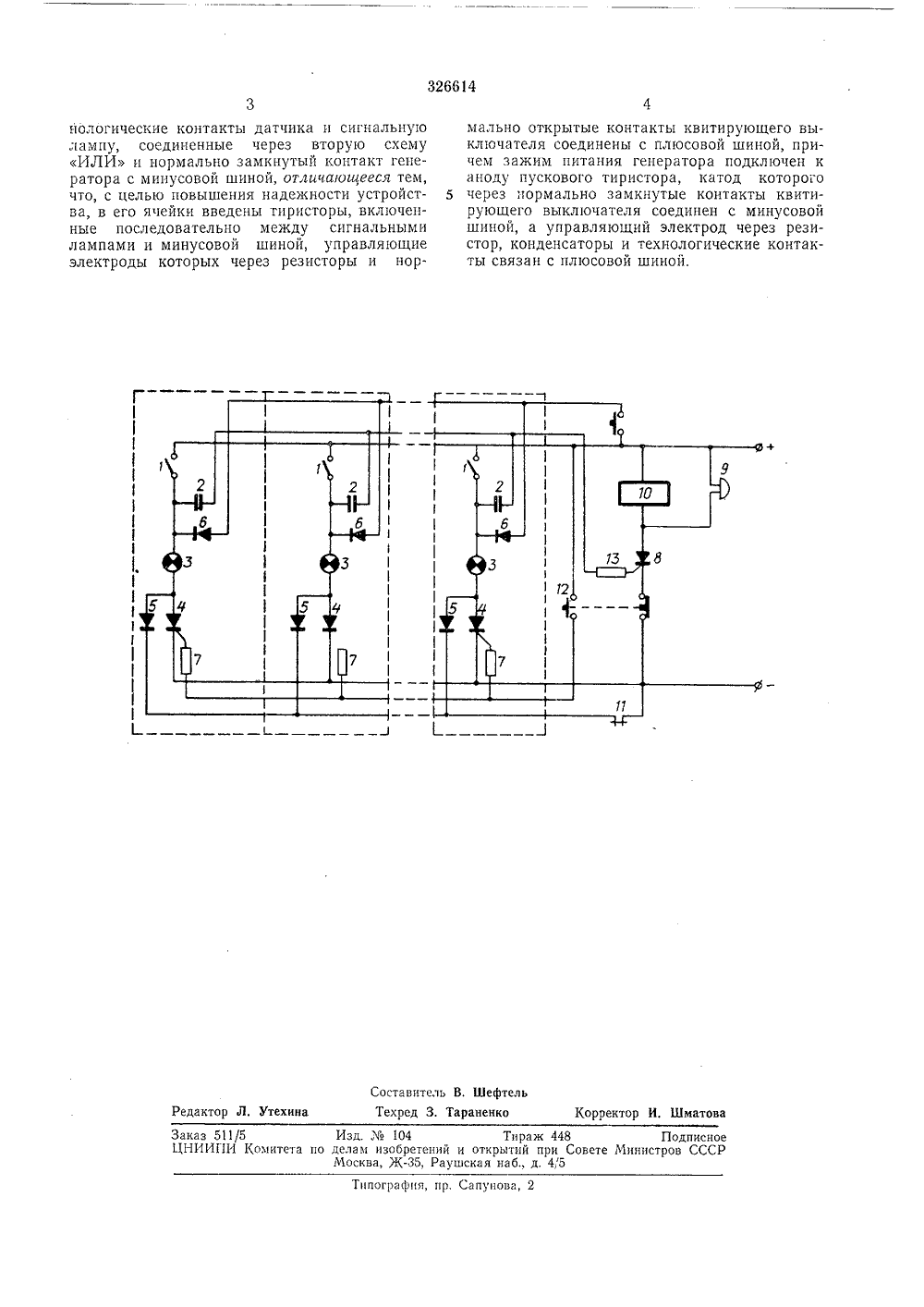

Союз Советских Социвпистических РеспубпинЗависимое от авт. свидетельства ЛЪЗаявлено 121970 ( 1392665/18-24) Ч. Кл. б 08 Ь 23,00 исоединением заявки М риоритет Комитет оо долею еооретеиий и открытий ори Совете Министров СССР19,1.1972. Бюллетень Ло 4 1 УДК 654.93 Опу оликов убликования описания 6.111.1972 Авторыизобретения патинский, А авский и В. П. Йоно Кранснодарский филиал Всесоюзчого научно-исследовател проектно-конструкторского института комплексной аьтоманефтяной и газовой промышленности ьсксго изаци ЧЕЧНОЙ СЙГНАЛИЗ УСТРОЙСТВ НО 1 Я спгпализащпй выклюдключеш,ый й через схетейкамп, сотчепные техИзвестно устройство для многоточечной сигнализации, содержащее общий генератор импульсов, сблокированный со звонком и соединенный через схему ИЛИ с индивидуальными ячейками, сигнальные элементы которых подключены к шинам питания через контакты реле и общий контакт генератора. Предложенное устройство отличается наличием тиристоров, включенных последовательно между сигнальными лампами и минусовой шиной, уп равляющие электроды которых через квитирующий выключатель связаны с плюсовой шиной, а также наличием пускового тиристора, включенного в цепь питания генератора, управляющие электроды которого через кон депсаторы и технологические контакты соединены с плюсовой шиной. Это повышает надежность усгройства.На чертеже дана принципиальная схема устройства. 20Оно содержит индивидуальные ячейки по каждому параметру и одну общую ячейку. В индивидуальную ячейку входят технологический контакт датчика 1, кондснсатор 2, сигнальная лампа 8, тиристор 4, диоды 5 и б и 25 резистор 7. В общую ячейку входят пусковой тиристор 8, звонок 9, генератор импульсов 10, нормально замкнутый контакт 11 генератора импульсов и квитирующий выключатель 12, 13,Схема работает следующим образом. 30 Замыкание любого технологического контакта датчика вызывает импульс зарядного тока через конденсатор 2, который приводит к открытию тпристора 8. Тиристор 8, открывшись, включает звонок 9 и генератор импульсов 10. Генератор импульсов 10 с заданной частотой размыкает контакт 11. Прп этом загорается сигнальная лампа 3 мигающим светом по цепи: технологический контакт 1 - сигнальная лампа 8 - диод б - замкнутый контакт 11. При замыкании квитирующего выключателя прерывается цепь питания тпрпстора 8 и подается питание на управляющий электрод тиристора 4 через резистор 7. Тиристор 8 запирается, а тирпстор 4 открывается. Прп этом звонок 9 и генератор импульсов 10 отключаются, а сигнальная лампа 8 переходит на режим непрерывного горения до размывания технологического контакта 1,При нозом замьпсапип технологического контакта схема работает аналогично. Предмет изобретенУстройство для многоточечной ции, содержащее общий квптирую чатель и генератор импульсов, по параллельно звонку и соедпненны му ИЛИ с пнднвидуальнымп я держащими последовательно вклкаказ 511/5 НИИГ 1 И Комитет Изд. Ъго 104о делам изобретений Москва, Ж, Ра 1 Тираж 448 Подписнооткрытий при Совете Министров ССС кая па б., д. 45 пография, пр. Сапунова,нологические контакты датчика и сигнальную лампу, соединенные через вторую схему ИЛИ и нормально замкнутый контакт генератора с минусовой шиной, отличаюшееся тем, что, с целью повышения надежности устройства, в его ячейки введены тиристоры, включенные последовательно между сигнальными лампами и минусовой шиной, управляющие электроды которых через резисторы и нормально открытые контакты квнтирующего выключателя соединены с плюсовой шиной, причем зажим питания генератора подключен к аноду пускового тиристора, катод которого 5 через нормально замкнутые контакты квитирующего выключателя соединен с минусовой шиной, а управляющий электрод через резистор, конденсаторы и технологические контакты связан с плюсовой шиной.
СмотретьЗаявка
1392665
В. А. Лопатикскин, А. Г. Павсклй, В. П. Ионов, Кранснодарский филиал Всесоюзного научно ксследозательсксго, проектно конструкторского института комплексной автоматизации, нефт ной, газовой промышленности
МПК / Метки
МПК: G08B 23/00
Метки: hiny, nass, г-тг-т, многоточечной, сги, сигнализанп
Опубликовано: 01.01.1972
