Устройство для сигнализации о выключении электрических установок, например, трансформаторов

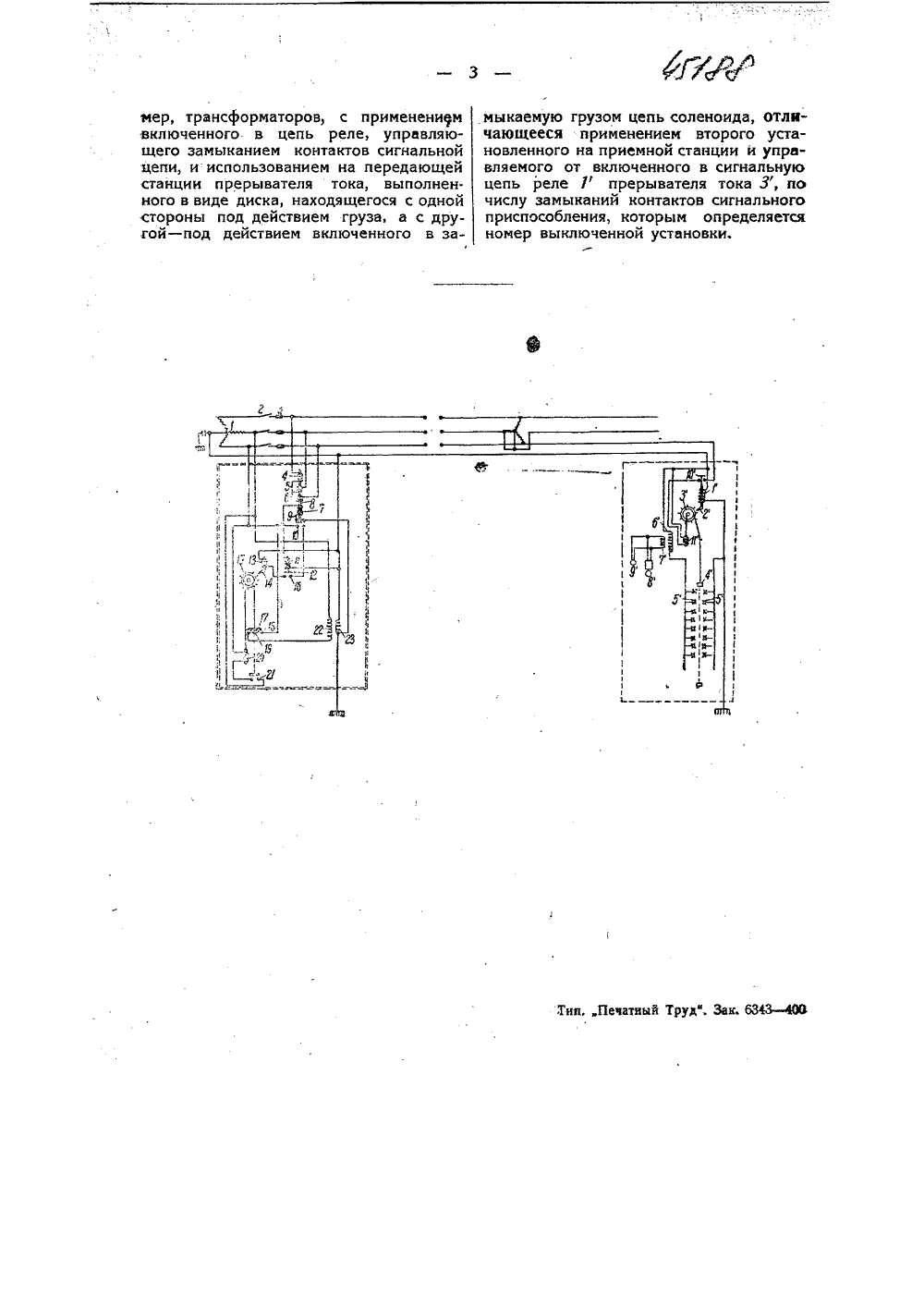

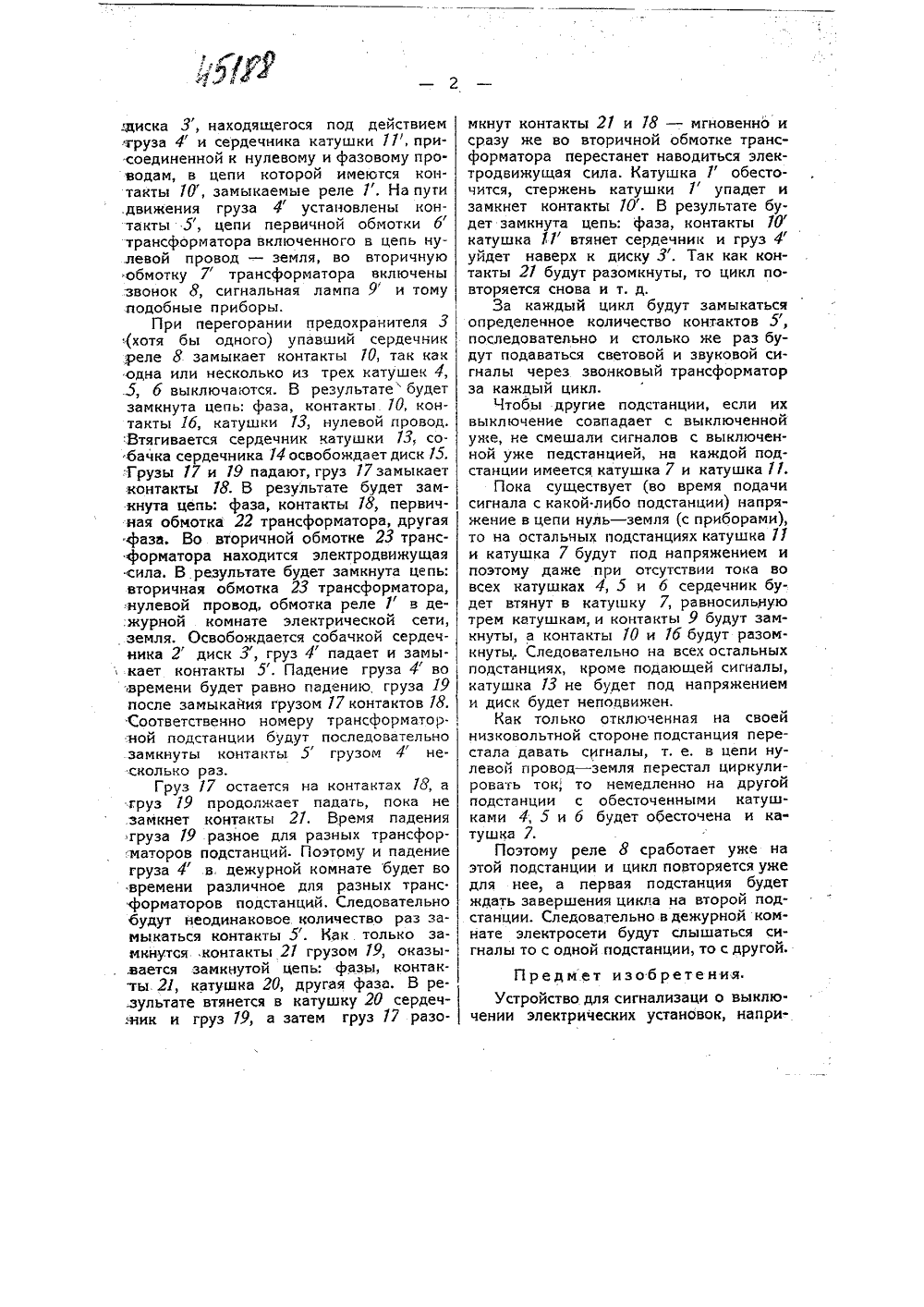

, АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ устройства для сигнализации о выключении электрических установок, например, трансформаторов. К авторскому свидетельству В. Ф, Русакова, заявленному 12 февраля 1934 года (спр. о перв.142 П 6). О выдаче авторского свидетельства опубликовано ЗО ноября 1935 года.в са) Предлагаемое устройство предназначено для сигнализации о выключении электрических установок, например, трансформаторов, и относится к известного рода устройствам, в которых для управления замыканием контактов сигнальной цепи применено включенное в цепь реле, а кроме того на передающей станции установлен применяющийся в сигнальных устройствах подобного рода прерыватель тока, выполненный в виде диска, находящегося с одной стороны под действием груза, а с другой - под действием включенного в замыкаемую грузом цепь соленоида.Предлагаемое устройство отличается от подобного же рода сигнальных устройств тем, что на приемной станции (например, в комнате дежурного) установлен второй управляемый от включенного в сигнальную цепь реле прерыватель тока, по числу замыканий контактов сигнального приспособления, которым определяется номер выключенной установки. Этим достигается возможность контролирования ббльшего числа установок.На чертеже показана схема предлагаемого устройстваВ фазовые провода защищаемой установки, например, трансформатор 1, после рубильника 2 и предохранителей 3 включены катушки 4, 5, б реле 8, имеющего кроме того еще противоположную действующую катушкам 4, 5, б катушку 7,. включенную в цепь нулевой провод - земля, используемую в предлагаемов устройстве в качестве сигнальной цепи. При верхнем положении сердечника реле 8 замыкает контакты 9 цепи катушки 7, а при нижнем - контакты 10 В цепь катушки 7 включена катушка 11 реле 12, управляющего замыканием контактов 1 б цепи, имеющей замыкаемые: реле 8 контакты 10, в которую включена катушка 13 реле 14, производящего застопоривание, находящегося под действиемгрузов 17, 19 и сердечника, включенного в ту же цепь катушки 20 диска 15. На пути движения грузов 17, 1 У установлены за мыка емые ими контакты 18 цепи первичной обмотки 22 трансформатора и контакты 21 цепи катушки 20, Первичная обмотка 22 трансформатора присоединена через контакты 18 к фазовым проводам до предохраните- лей, а вторичная обмотка 23 соединена с землей и нулевым проводом сети, а в цепь ее включены катушки 7, 11, Катушки 20 присоединены к фазовым проводам до предохранителей. В качестве. прямого и обратного проводов в устройстве использованы земля и нулевой проч вод, в цепь которого на приемнои станции включено реле 11, управляющее при помощи сердечника 12 застопориванием.диска 3, находящегося под действием груза 4 и сердечника катушки 1 Р, присоединенной к нулевому и фазовому проводам, в цепи которой имеются контакты 10, замыкаемые реле 1, На пути .движения груза 4 установлены контакты -5, цепи первичной обмотки б трансформатора включенного в цепь нулевой провод - земля, во вторичную обмотку 7 трансформатора включены .звонок 8, сигнальная лампа 9 и тому подобные приборы.При перегорании предохранителя 3(хотя бы одного) упавший сердечник реле 8 замыкает контакты 10, так как одна или несколько из трех катушек 4, .5, 6 выключаются. В результате будет замкнута цепь: фаза, контакты 10, контакты 1 б, катушки 13, нулевой провод, :Втягивается сердечник катушки 13, собачка сердечника 14 освобождает диск 15. :Грузы 17 и 19 падают, груз 17 замыкает :контакты 78, В результате будет замкнута цепь: фаза, контакты 18, первич:ная обмотка 22 трансформатора, другая фаза. Во вторичной обмотке 23 трансформатора находится электродвижущая сила. В результате будет замкнута цепь: вторичная обмотка 23 трансформатора, нулевой провод, обмотка реле 1 в де.журной комнате электрической сети, земля, Освобождается собачкой сердечника 2 диск 3, груз 4 падает и замыкает контакты 5, Падение груза 4 во времени будет равно падению, груза 19 после замыкайия грузом 17 контактов 18. Соответственно номеру трансформатор;ной подстанции будут последовательно замкнуты контакты 5 грузом 4 не. сколько раз.Груз 17 остается на контактах 18, а груз 19 продолжает падать, пока не замкнет контакты 21. Время падения груза 19 разное для разных трансфор:маторов подстанций Поэтому и падение груза 4 .в, дежурной комнате будет во времени различное для разных транс. форматоров подстанций, Следовательно будут неодинаковое количество раз замыкаться контакты 5. Как. только заикнутся контакты 21 грузом 19, оказы,вается замкнутой цепь: фазы, контакты 21, катушка 20, другая фаза. В ре.зультате втянется в катушку 20 сердеч.ник и груз 19, а затем груз 17 разомкнут контакты 21 и 18 - мгновенно и сразу же во вторичной обмотке трансформатора перестанет наводиться электродвижущая сила, Катушка 1 обесточится, стержень катушки 1 упадет и замкнет контакты 10, В результате будет замкнута цепь: фаза, контакты 70 катушка 11 втянет сердечник и груз 4 уйдет наверх к диску 3, Так как контакты 21 будут разомкнуты, то цикл повторяется снова и т. д,За каждый цикл будут замыкаться определенное количество контактов 5, последовательно и столько же раз будут подаваться световой и звуковой сигналы через звонковый трансформатор за каждый цикл.Чтобы другие подстанции, если их выключение совпадает с выключенной уже, не смещали сигналов с выключенной уже педстанцией, на каждой подстанции имеется катушка 7 и катушка 11.Пока существует (во время подачи сигнала с какой. либо подстанции) напряжение в цепи нуль - земля (с приборами), то на остальных подстанциях катушка 71 и катушка 7 будут под напряжением и поэтому даже при отсутствии тока во всех катушках 4, 5 и 6 сердечник будет втянут в катушку 7, равносильную трем катушкам, и контакты 9 будут замкнуты, а контакты 1 О и 1 б будут разомкнуты,. Следовательно на всех остальных подстанциях, кроме подающей сигналы, катушка 13 не будет под напряжением и диск будет неподвижен.Как только отключенная на своей низковольтной стороне подстанция перестала давать сигналы, т. е. в цепи нулевой провод - земля перестал циркулировать ток, то немедленно на другой подстанции с обесточенными катушками 4, 5 и б будет обесточена и катушка 7.Поэтому реле 8 сработает уже на этой подстанции и цикл повторяется уже для нее, а первая подстанция будет ждать завершения цикла на второй подстанции. Следовательно в дежурной комнате электросети будут слышаться сигналы то с одной подстанции, то с другой,П р е д м е т и 3 о б р е т е н и я.Устройство для сигнализаци о выключении электрических установок, наприрматоров в цепь ием кон ьзование ывателя ска, нах действие ствием в с приме реле, упр тактов сиги м на перед тока, вы одящегося м груза, а ключенногомер, трансфовключенногощего замыканцепи, и исполстанции прерного в виде дистороны подгой - под дей нением авляюальной ающей полненс одной с друв за мыка чающ новле вляем цепь числу прис емую грузом цепь соленоида, отлвееся применением второго уста- нного на приемной станции и упраого от включенного в сигнальную реле 7 прерывателя тока 3, по замыканий контактов сигнального пособления, которым определяется р выключенной установки.
