Счетный триггер с резервированием
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 325694
Автор: Богодухов
Текст

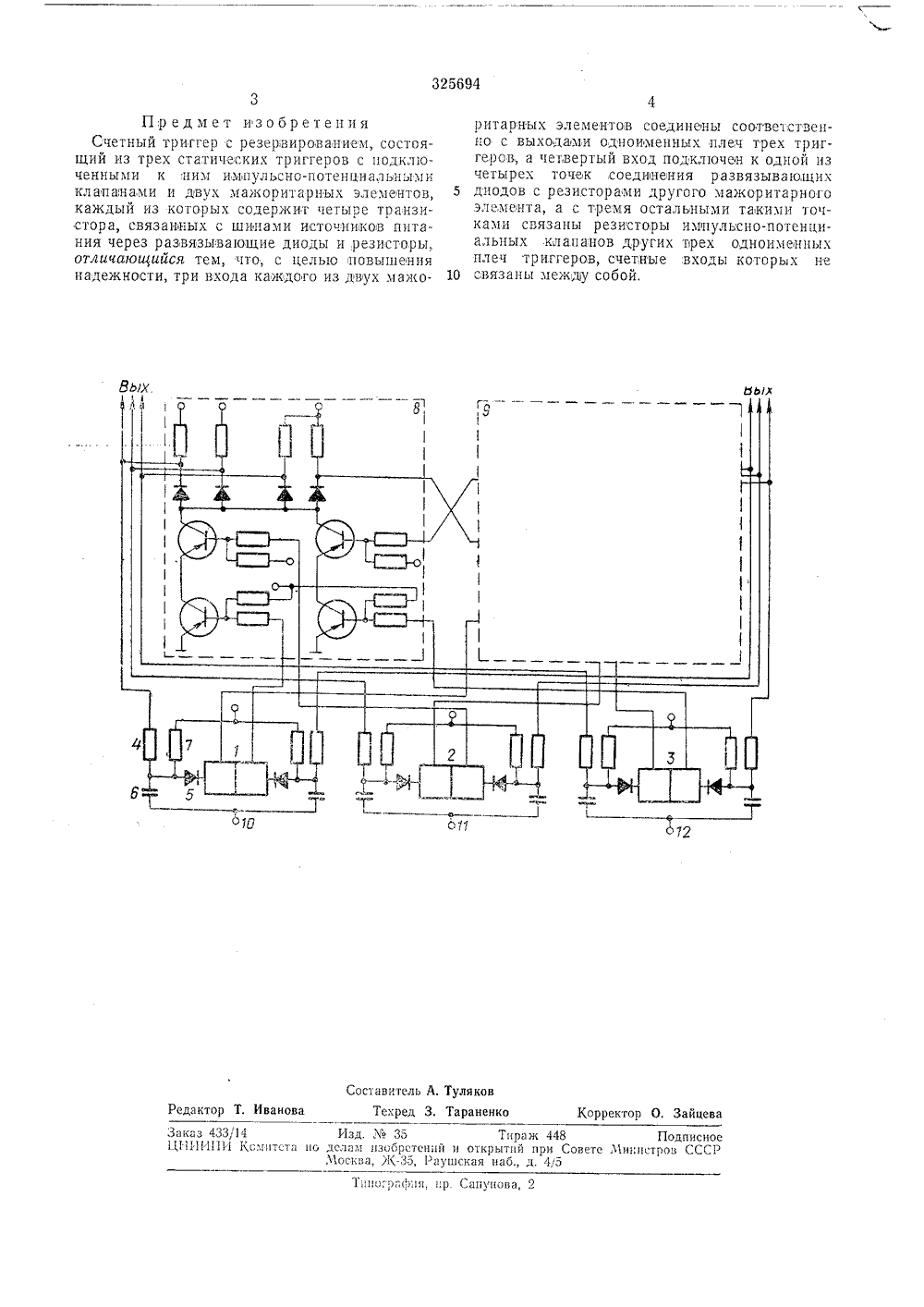

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ325694 Союз Советских Социалистических Республикс присоединетгиехт заявки МПриоритет комитет по ттелаю изобретений и открытий ори Совете Министрое СССРОпубликовано 07 Л,1972. Бюллетень М 3 Дата опубликования описания 3,111,1972 УДК 621.374,32 (088.8) Авторизобретения Е. С, Богодухов Заявитель СЧЕТНЪЙ ТРИГГЕР С РЕЗЕРВИРОВАНИЕМ Изобретение относится к электротехнике. Известньте счетные триггеры с,резервированием, состоящие из трех статических триггеров с подключенньвми к ним импульсно-потенциальными клапанами и двух мажоритарных элементов, каждый из которых содержит четьрре транзистора, связанных с шинами источнвков питания через раэвязывающие диоды и резисторы, имеют недостаточную надежность. В предлагаемом устройстве для повышения надежности три входа каждого из двух мажоритарных элементов соединены соответственно с выходами одноименных плеч трех триггеров, а четвертый вход подключен к одной из четырех точек соединения развязывающих диодов с резисторами другого мажоритарното элемента, а с тремя остальньвми такими точками связаны резисторы импульсно-потенциальных клапанов других трех одноименных плеч триггеров, счетные входы которых не связанны между собой. На чЕртеже представлена схема предлагаемого счетного триггера с резервированиеи. Усчройспво содержит три статических триггера 1, 2 и 8 на двух транзисторах, Подключенные к ним импульснопотенциальные клапаны превращают их в счетные триггеры, Каждый клапан состоит из зарядного резистора 4 развязывающего диода 5, конденсатора 6 и резистора 7 смещения. Диод 5 катодом подключен к базе транзистора статического триггера. Выходы резисторов клананов подсоединяются к 5 выходам мажоритарных элементоа 8 и 9, Этообеспечивает автоматическую фазировку триггеров. Каждый из мажоритарных элементов состоит пз четырех транзисторов,три базы которых связаны с выходами одноименных плеч 10 триггеров, а четвертая - с выходом другогомажоритарного элемента, что позволяет равномерно нагрузить все триггеры. Предлагаемое устройство имеет три независиьмьтх источника питания и смещения.15 Устройство работает следующим образом,В исходном состоянии правые транзтвсторытриггеров открыты, ттранзисторьт мажоритарного элемента 8 закрыты, а мажоритарного 20 элемента 9 открыты. Если на счетных входах10, 11 и 12 отрицательный потенциал, то правые конденсаторы триггеров заряжатоъся. При замыкании счетных входов на землю заряженные конденсаторы перебрасывают триггеры, 25 транзисторы мажоритарного элемента 8 открываются, а транзисторы мажоритарного эле,мента 9 закрываются и т. д. Подключение импульсно-потенциальных клапанов к выходам мажоритарных элементов 8 и 9 обеспечивает 30 синхронность и фазировку триггеров.325694 Составитель А. Туляков Текред 3. Таранен едактор Т, И Зайцев рректор аказ 43314 Изд ЛЪ 35 Тираж 448 ПодписноеЦ 1111111 И Кс,",:итс".а ис дела;,: изосрстсиий и открытий прн Совете Министров ССС 1 аМосква 6(-35, 1 аушская нао., д. 415 ииосраф иь ир Саиуиова Пр едмет изобретенияСчетный триггер с резервированием, состоящий из трех статических триггеров с подключенными к ним импульсно-потенцлальнььми клапанами и двух мажоритарных элементов, каждый из которых содержит четыре транзистора, связанных с шинами источников питания через развязывающие диоды и резисторы, отличаощийся тем, что, с целью повышения надежности, три входа каждого из двух мажоритарных элемеитов соединены соответственно с выходами одноименных плеч трех триггеров а четвертый вход подкл 1 очен к одной из четырех точек соединения развязывающих 5 диодов с резисторами другого мажоритарногоэлегпента, а с тремя остальными такими точками связаны резисторы имнульсно-потенциальных клапанов других трех одноименных плеч триггеров, счетные входы которых не 10 связаны между собой,
СмотретьЗаявка
1474131
Е. С. Богодухов
МПК / Метки
МПК: H03K 21/40, H03K 3/286
Метки: резервированием, счетный, триггер
Опубликовано: 01.01.1972
Код ссылки
