Мотекд iзавод «ленремчас»

Номер патента: 320804

Автор: Ягман

ZIP архив

Текст

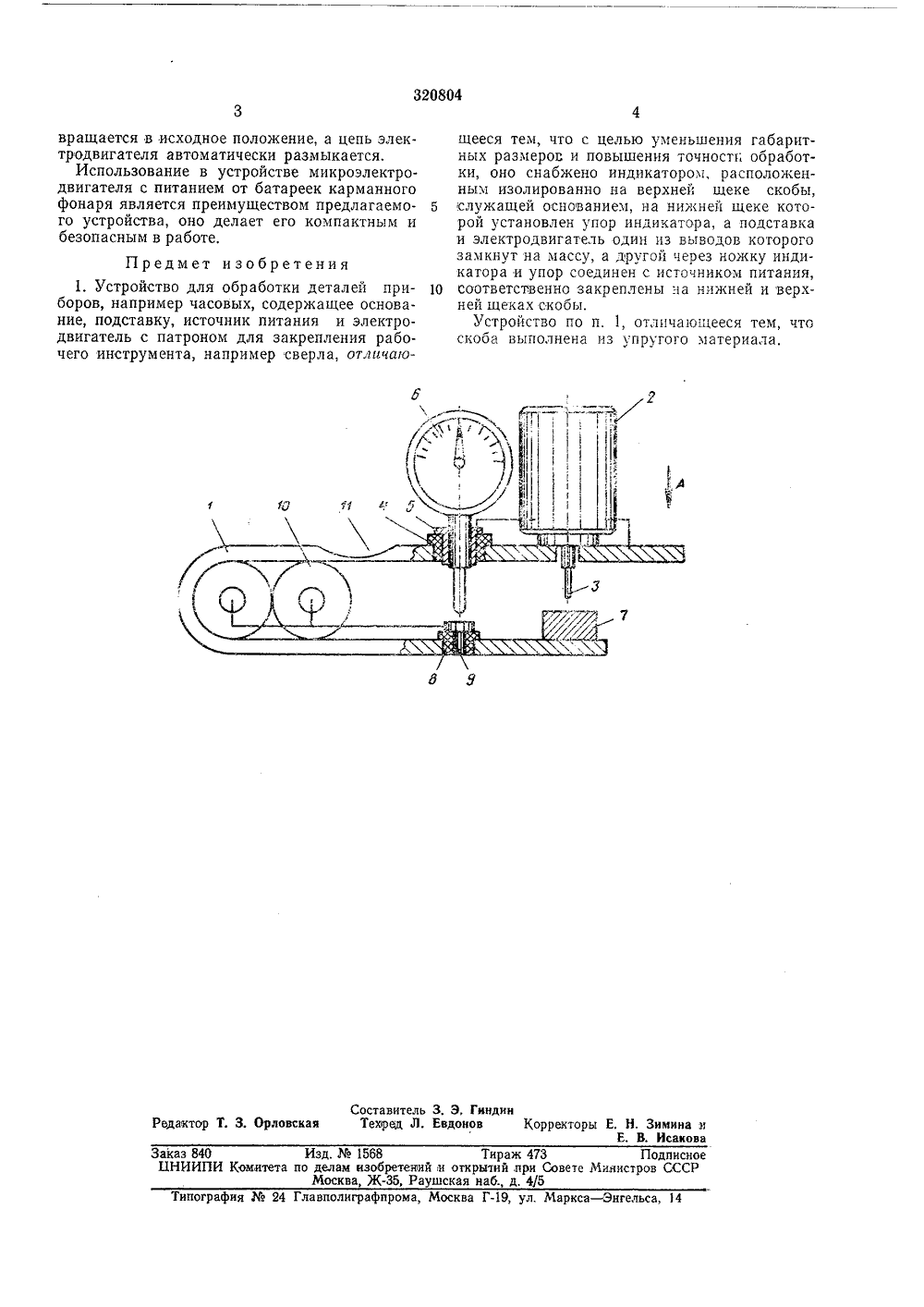

ОПИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 320804 Союз Советских Социалистических Республикетельства т. с ависимое от ПК С 04 д 3/О 11.1970 ( 1464755/18 Заявлено 03 присоединением ваяв ки-Комйтет по дедам изобретений и отирыти при Совете Министров СССР. Р. Ягм Завод мчас явител УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ ПРИБ Изобретение относится к устройствам дляобраоотки деталей приборов, например часовых, и может быть использовано в часовых идругих ремонтных мастерских,Известны сверлильные станки, содержащиеоснование, подставку, источник питания и электродвигатель с патроном для закрепления рабочего инструмента, например сверла.Эти станки слишком громоздки для маленьких ремонтных часовых мастерских.Целью изобретения является уменьшение габаритных размеров устройств для обработки,используемых в ремонтных мастерских, а также повышение их точности.Поставленная цель достигается тем, чтопредложенное устройство снабжено индикатором, расположенным изолированно на верхнейщеке скобы, служащей основанием, на нижнейщеке которой установлен упор индикатора.Подставка и электродвигатель, один из выводов которого замкнут на массу, а другой черезножку и упор индикатора соединен с источником питания, соответственно закреплены нанижней и верхней щеках скобы, Скоба выполнена из упругого материала,На чертеже схематически изооражено предложенное устройство.На верхней щеке скобы 1, служащей основанием и выполненной из упругого материала,установлен миниатюрный электродвигатель 2 с патроном для закрепления сверла 3 или дру.гого рабочего инструмента. Ближе к месту перегиба скобы в верхнюю ее щеку запрессованатоконепроводящая втулка 4, в которую запрес 5 сована металлическая втулка б с располоЖенным в ней индикатором б, указывающим глубину обработки,Один из выводов электродвигателя 2 припаян к металлической втулке б, а другой - к0 верхней щеке скобы. На нижней щеке скобыпод сверлом расположена сменная подставка7, на которой закрепляется обрабатываемаядеталь, а под индикатором б в нижнюю щекузапрессована токонепроводящая втулка 8, в15 которую запрессован упор 9 индикатора с припаянным к нему токопроводом от источникапитания 10. Для увеличения упругости скобына ее верхней щеке выполнена выемка 11,ней щеке выполнена выемка 11,20 Работает устройство следующим образом.На подставку 7 устанавливают обрабатываемую деталь, затем нажимают на верхнюю щеку скобы в направлении стрелки А.Как только ножка индикатора коснется упо 25 ра 9, замыкается цепь электродвигателя исверло получает вращение, При дальнейшемопускании щеки сверло обрабатывает отверстопускании щеки сверло обрабатывает отверстие на глубину, контролируемую по индиказО тору б, При снятии давления со щеки она возЗаказ 840 Изд.1568 Тираж 473 ПодписноеБНИИПИ Комитета по делам нзобретежий и открытий,при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография24 Главполиграфпрома, Москва Г, ул. Маркса - Энгельса, 14 вращается в исходное положение, а цепь электродвигателя автоматически размыкается.Использование в устройстве микроэлектродвигателя с питанием от батареек карманного фонаря является преимуществом предлагаемого устройства, оно делает его компактным и безопасным в работе. Предмет изобретения1, Устройство для обработки деталей приборов, например часовых, содержащее основание, подставку, источник питания и электродвигатель с патроном для закрепления рабочего инструмента, например сверла, отличающееся тем, что с целью уменьшения габаритных размеров и повышения точности обработки, оно снабжено индикатором, расположенным изолированно на верхнеи щеке скобы, 5 служащей основанием, на нижней щеке которой установлен упор индикатора, а подставка и электродвигатель один нз выводов которого замкнут на массу, а другой через ножку индикатора и упор соединен с источником питания, 10 соответственно закреплены на нижней и верхней щеках скобы.Устройство по п. 1, отличающееся тем, чтоскоба выполнена из упругого материала.

Смотреть

Заявка

1464755

всЕСОЮ ПАТЕНТНО

В. Р. Ягман

МПК / Метки

МПК: G04D 3/00

Метки: iзавод, «ленремчас», мотекд

Опубликовано: 01.01.1971
