Устройство формирования разнополярных импульсов, снимаемых с магнитного носителя

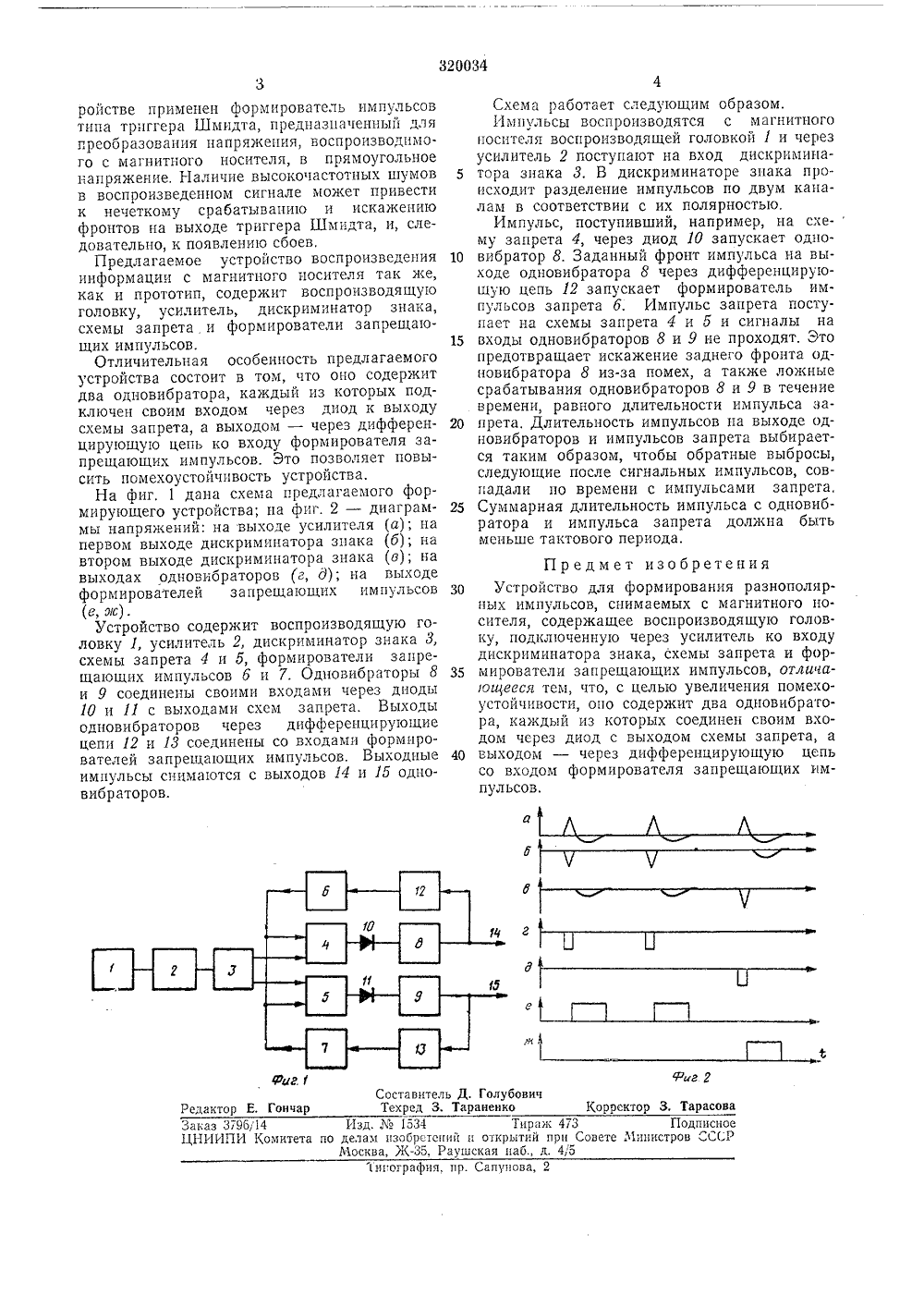

1 а оа Советскин Ссциапистическин РеспубликЗависимое от авт. свидетельстваЗаявлено 02,Н.1970 ( 1448058/18-24)с присоединением заявкиПриоритетОпубликовано 02.Х 1,1971, БюллетеньЗЗДата опубликования описания 7.1.1972 ЧПК 1.1 СЗ 1 с 5 г 1 Комитет по делам изобретений и открытий при Совете Министров СССРЗаявитель УСТРОЙСТВО ФОРМИРОВАНИЯ РАЗНОПОЛЯРНЫХ ИМПУЛЬСОВ, СНИМАЕМЫХ С МАГНИТНОГО НОСИТЕЛЯВ агтоматических устройствах с программ ым управлением и блоках памяти вычислптельпых устройств для записи и хранения информации часто применяется магнитный носитель.В ряде случаев информация записывается в виде импульсов различной полярности. Положительным импульсам присваивается, например, символ единица, а отрицательным - нуль.Известные устройства воспроизведения информации, представленной в Виде разнополярных импульсов, содержат воспроизводящую головку, усилитель, дискриминатор знака, схемы запрета, формирователи запрещающих импульсов. При воспроизведении импульсов с магнитногоосптеля возможно такое отрицательное явление, как выпадение импульсов из-за ослабления сигнала вследствие различия магнитных свойств отдельных участков магнитногоосителя, Для исключения выпадения импульсов увеличивают коэффициент усиления тракта воспроизведения. Однако при этом увеличивается вероятность прохождения ложных импульсов (помехи) на выход воспроизводящего устройства, в частности, обратных выбросов напряжения, следующих за каждым сигнальным импульсом,Для исключения прохождепгя обратныхвыбросов на выход устройства применяют схемы, В 1 соторых вырябатыВяотся заиреЦяО- щпе импульсы, за праОщ:с вход устройства 5 после прихода каждого сигнального импульсаПЯ ВРЕМЯ, НЕСКОЛЫСО МЕПЬШЕС ТЯКТОВОГО ПЕ- рпода, Так, В у 1 сазанной схеме с 1 Впал с каждого выхода дискриминатора знака поступает на вход схемы запрета, Выход схемы запрета 10 соединен со входом формирователя запрещающих импульсов. Запрещающие пм ульсы с выхода последнего поступаюта другой вход схемы запрета. Цепь прохождешя запрещающих импульсов в данном случае является 15 цепью отрицательной обратОй связи по отношению к цепи прохождеьпя сигнального импульса со входа па выход схемы запретя.Такая структура весьма крптгпя к форме импульсов на сигнальном входе схемы запрета;20 в случае, если передний фронт импульса недостаточно 1 срутой и пскяже 1, то запуск формирователя запрещающих импульсов пе произойдет. Это может привести кяк к выпадению импульса, тяк и к прохоокдеппО ложпо го импульса па выход вос:;ропзвод 51 цего устройства.Импульсы, воспропзводпмыс с мягпптпогоносителя, характеризуются малой крутпз оп фроптОВ. Для улучшепп 51 формы пмпульсОВ 30 пя входе схемы запрета в упомянутом уст320034 5 10 15 20 25 30 35 40 Фиг 1едактор Е. Гончар Составитель Д. Техред 3. Тар олубовиченко Корректор 3, Тарасо Тпгография, пр Сапунова, 2 ройстве применен формирователь импульсов типа триггера Шмидта, предназначенный для преобразования напряжения, воспроизводимого с магнитного носителя, в прямоугольное напряжение, Наличие высокочастотных шумов в воспроизведенном сигнале может привести к нечеткому срабатыванию и искажению фронтов на выходе триггера Шмидта, и, следовательно, к появлению сбоев,Предлагаемое устройство воспроизведения информации с магнитного носителя так же, как и прототип, содержит воспроизводящую головку, усилитель, дискриминатор знака, схемы запрета и формирователи запрещающих импульсов.Отличительная особенность предлагаемого устройства состоит в том, что оно содержит два одновибратора, каждый из которых подключен своим входом через диод к выходу схемы запрета, а выходом - через дифференцирующую цепь ко входу формирователя запрещающих импульсов, Это позволяет повысить помехоустойчивость устройства.На фиг, 1 дана схема предлагаемого формирующегоо устройства; на фиг. 2 - диаг раммы напряжений: на выходе усилителя (а); на первом выходе дискриминатора знака (б); на втором выходе дискриминатора знака (в); на выходах одновибраторов (г, д); на выходе формирователей запрещающих импульсов (е, ж).Устройство содержит воспроизводящую головку 1, усилитель 2, дискриминатор знака 3, схемы запрета 4 и 5, формирователи запрещающих импульсов б и 7. Одновибраторы 8 и 9 соединены своими входами через диоды 10 и 11 с выходами схем запрета. Выходы одновибрато ров через дифференцирующие цепи 12 и 13 соединены со входами формирователей запрещающих импульсов. Выходные импульсы снимаются с выходов 14 и 15 одповибраторов. Заказ 3796/14 Изд. М 1534ЦН 11 ИПИ Комитета по делам пзобрстсний пМосква, 7 К, Раушс Схема работает следующим образом.Импульсы воспроизводятся с магнитного носителя воспроизводящей головкой 1 и через усилитель 2 поступа 1 от на вход дискриминатора знака 3. В дискриминаторе знака происходит разделение импульсов по двум каналам в соответствии с их полярностью,Импульс, поступивший, например, на схему запрета 4, через диод 10 запускает одно- вибратор 8, Заданный фронт импульса на выходе одновибратора 8 через дифференцируюшую цепь 12 запускает формирователь импульсов запрета б. Импульс запрета поступает на схемы запрета 4 и 5 и сигналы на входы одновибраторов 8 и 9 не проходят, Это предотвращает искажение заднего фронта одновибратора 8 из-за помех, а также ложные срабатывания одновибраторов 8 и 9 в течение времени, равного длительности импульса запрета. Длительность импульсов на выходе одновибраторов и импульсов запрета выбирается таким образом, чтобы обратные выбросы, следующие после сигнальных импульсов, совпадали по времени с импульсами запрета. Суммарная длительность импульса с одновибратора и импульса запрета должна быть меньше тактового периода. Предмет изобретенияУстройство для формирования разнополярных импульсов, снимаемых с магнитного носителя, содержащее воспроизводящую головку, подключенную через усилитель ко входу дискриминатора знака, схемы запрета и формирователи запрещающих импульсов, отличаюи 1 ееся тем, что, с целью увеличения помехоустойчивости, опо содержит два одновибратора, каждый из которых соединен своим входом через диод с выходом схемы запрета, а выходом - через дифференцирующую цепь со входом формирователя запрещающих импульсов. Тираж 473 Подписнооткрытий при Совете Министров СССР
