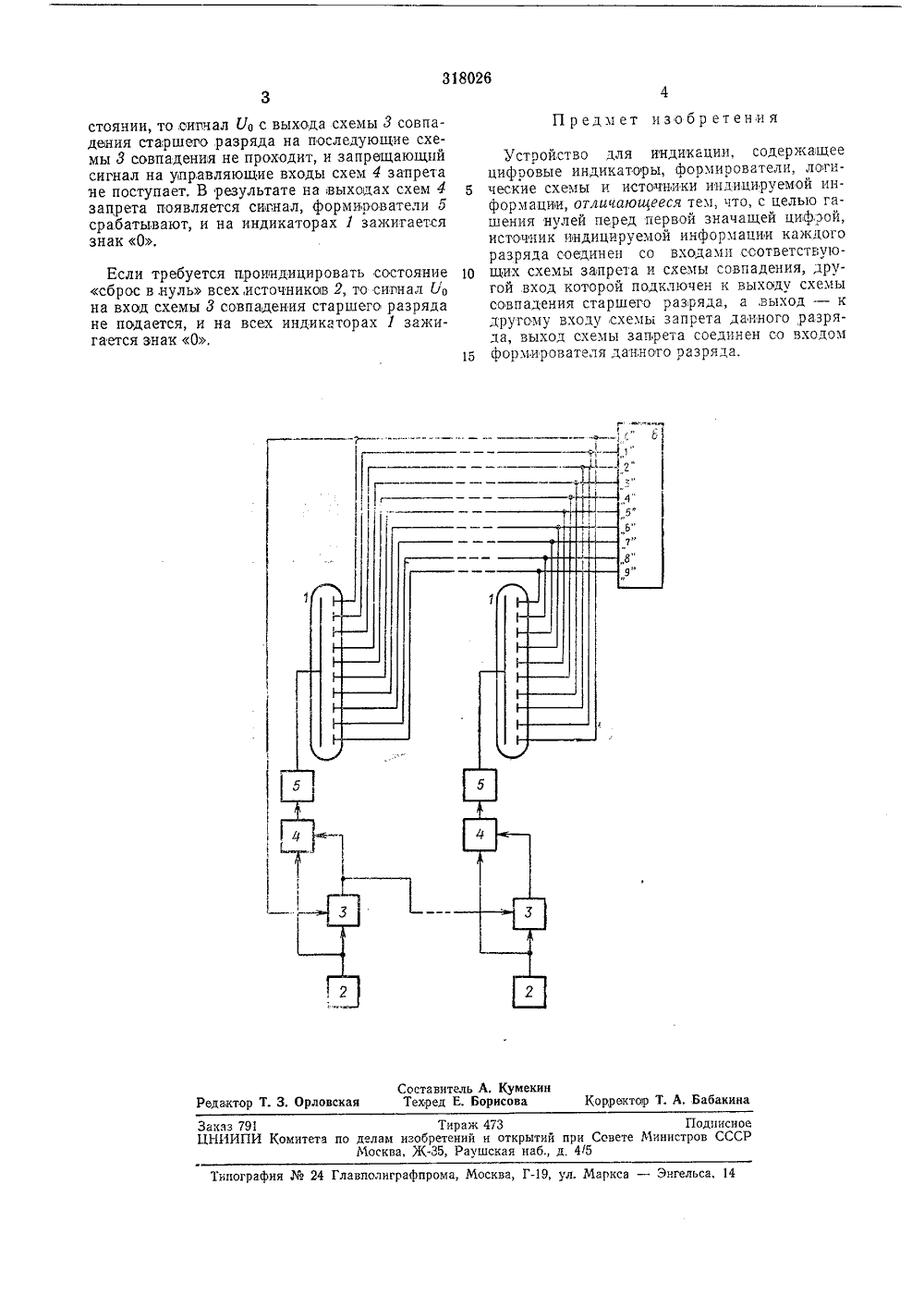

О П И С А Н И Е 318026ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависимое от авт, свидетельства-аявлено 29.Х 11.1969 ( 1389518/18-24)присоединением заявкиПриоритетОпубликовано 19,Х,1971. Бюллетень31Дата опубликования описания 13.Х 11,1971 ПК б 06 3/14 Комитет по деламизобретений и открытипри Совете МинистровСССР К 681.3:53,085,3 (088.8) Авторыизобретения В. С. Куземко и Л, С, Ситник явител ТРОЙСТВО ДЛЯ ИНДИКАЦИ Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах вывода и отобраиенияцифровой информации.Известны устройства для индикациями, содержавшие цифровые индикаторы, формирователи, логические схемы и источники индицируемой информации,Известные уст 1 ройства не производят гашение нулей перед первой значащей цифрой.Предложенное устройство отличается тем,что источники индицируемой информациикаждого разряда подключены к схемам запрета и схемам совпадения, соединенным сосхемами совпадения старших разрядов и сосхемами запрета, данно; о разряда, подключенными к формирователям данного разряда.Эго обеспечивает гашение нулей перед первой значащей цифрой.На чертеже изображено предложенное уст.ройство с управлением по аноду, содержащеецифровые индикаторы 1, одноименные катодыкоторых объединены, источники 2 индицируемой информации, например фазоимпульсныемногоустоЙчивые элементы, выходы каж"огоиз которых подключены к первому входу схемы 3 совпадения и и пергому входу схемы 4запрета своего разряда. Выход каждой схемы3 совпадения подключен к управляющему входу схемы 4 запрета этого разряда и ко второму входу схемы 3 совпадения последующе младшего, разряда, а выход каждой схемы 4 запрета через формирователь б,подключен к соответствующему цифровому индикатору 1.5 Второй вход схемы 3 совпадения старшегоразряда подключен к нулевому выходу генерагора констант б.Работает устройство следующим образом.На второй вход схемы 3 совпадения старше- О го разряда подается сигнал Уо, и если источник 2 индицируемой информации старшего разряда находигся в нулевом сосгоянии, то на выходе схемы 3 совпадения появляется сигнал, который поступает на управляющий вход схемы 4 запрета. В результате на,выходе схемы 4 запрета сигнал отсутствует, формирователь б,закрыт, и знак О;на индикаторе не зажигается.Когда источники 2 индицируемой информа- ,ции последующих младших разрядов также находятся в нулевом состоянии, то схема работает аналогично до разряда, содержащего первую значащую цифру. В этом случае сигналы на обоих входах схемы 4 запрета отсутствуют, и одновременная индикация нуля и значащей цифры в этом разряде исключается,В том случае когда источник 2 индицируемой информации старшего разряда содержит , значащую цифру, а источники 2 последующих , младших разрядов находятся в нулевом со318026 Предмет изобретения Составитель А, Кумекин едактор Т. 3. Орловская Техред Е. Борисова Корректо 1 р Т. А, БабакинаПодписиотий при Совете Министров СССРаб д, 45 Тираж 473 та по делам изобретений и отк Москва, Ж-Зо, РаушскаяЗаказ 791ЦНИИПИ Ком Типографии М 24 Главполиграфпрома, Москва, Г, ул. Маркса - Энгельса, 14 стоянии, то,сигнал Уо с выхода схемы 3 совпадения старшего разряда на последующие схемы 3 совпадения не проходит, и запрещающий сигнал на управляющие входы схем 4 запрета не поступает. В результате на выходах схем 4 запрета появляется сигнал, формирователи 5 срабатывают, и на индикаторах 1 зажигается знак О,Если требуется проиндицировать состояние сброс в,нуль всех,источников 2, то сигнал Ьо на вход схемы 3 совпадения старшего разряда не подается, и на всех индикаторах 1 зажигается знак О. Устройство для индикации, содержащеецифровые индикаторы, формирователи, лоти ческие схемы и источники инлицируемой информации, отличающееся тем, что, с целью гашения нулей перед первой значащей цифрой, источник индицируемой информации каждого разряда соединен со входами ссответствую щих схемы запрета и схемы совпадения, другой вход которой подключен к выходу схемы совпадения старшего разряда, а,выход - к другому входу схемы запрета данного разряда, выход схемы запрета соединен со входом 15 формирователя данного разряда,
