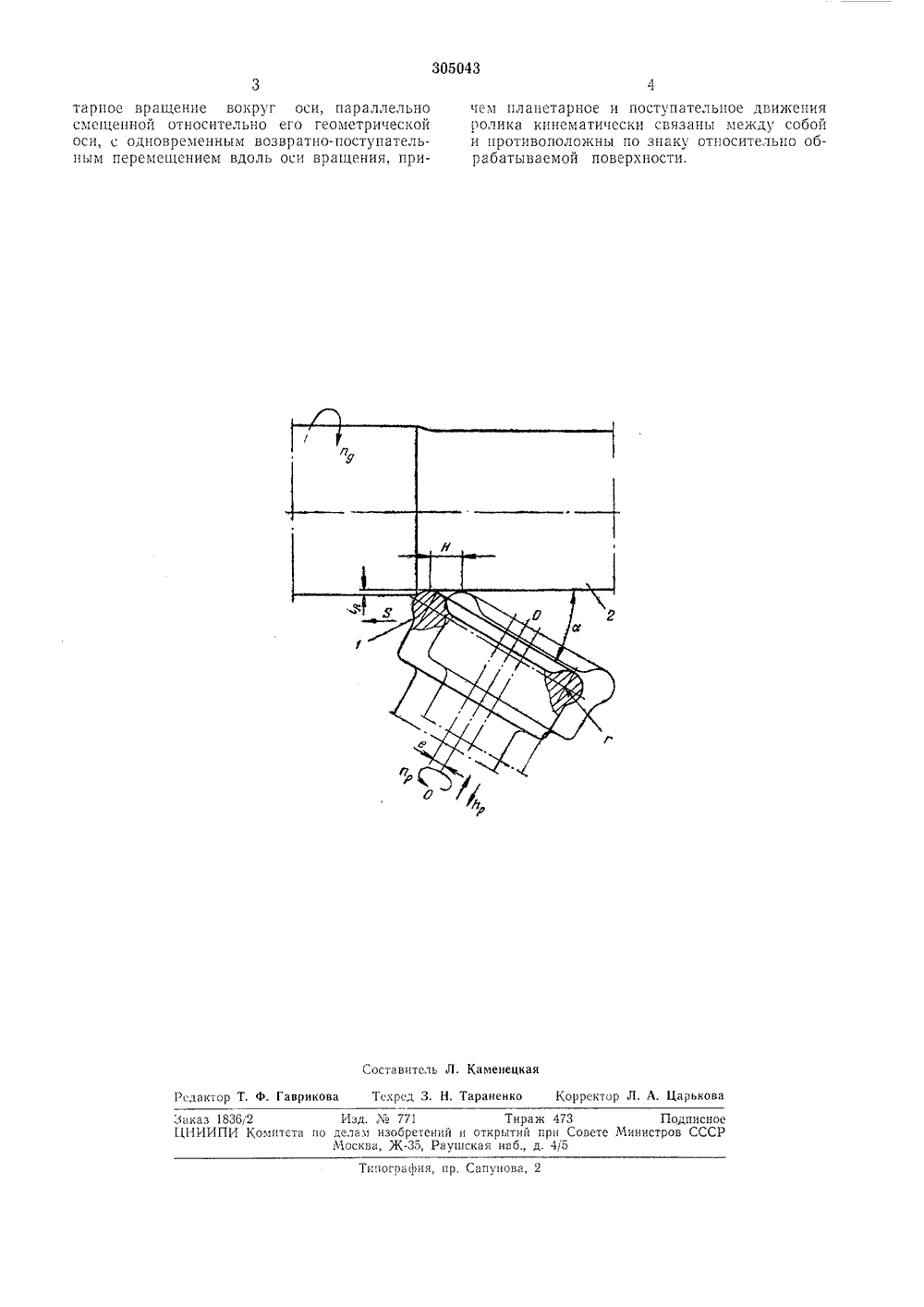

О П И С А Н И Е 305043ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ исимое от авт. свидетельстваМПК В 24 Ь 39(0.1.1969 ( 1304904/25-8 явлено с присоединением заявкииоритет Комитет по делам обретений и открыт21.923.77(088,8) ублпковапо 04 Л 1.1971. Бюллстсць18та опубликования описания 2 Х 11.971 Совете Министре СССР Авторыизобретения Г. Коновалов, В. А, Сидоренко и Г, Ф. Шатуров зико-технический институт АН Белорусской ССРаявитель 11С, ьЧкттхтт. ; 1 т .мжюВД ФЕЬМЕЮ СПОСОБ ОБКАТЫВАНИЯ ТОРОВЫМ РОЛИКОМПредмет изобретени Способ обк ацовленным од углом в пем, что, с це ости процесс ерхпости, тор м роликом, усой поверхности отличающийся производительработанной пообщают планеатывация торовь к обрабатываев лоскости подачи лью повышения а и качества об оному ролику с Известны способы обкатывания и выглаживания поверхностей торовым роликом, ось которого развернута под углом в плоскости подачи.Цель описываемого способа заключается в 5 повышении производительности процесса и качества обработанной поверхности. Это достигается тем, что торовому ролику сообщают планетарное вращение вокруг оси, параллельно смещенной относительно его геометриче ской оси, с одновременным возвратно-поступательным перемещением вдоль его оси вращения, причем планетарное и поступательное движения ролика кинем атически связаны между собой и противоположны по знаку от цосительно обрабатываемой поверхности,На чертеже проиллюстрирован пример осуществления способа обкатывания торовым роликом.Ось вращения ролика 1 параллельно сме щена относительно его геометрической оси О - О на величину эксцентриситета е. Торовый ролик, установленный к обрабатываемой поверхности детали 2 под углом а, приводится во вращение от детали за счет создания 25 первоначального натяга тр. Наличие эксцентриситета е оси вращения ролика относительно его геометрической оси О - О вызывает планетарное движение последнего и приводит к перемещению торовой рабочей поверхности, 30 образованнои радиусом г на некоторую глубину, Для компенсации этого перемещения создается осевое перемещение ролика на величину Йр, связанную с эксцентриситетом е и углом а соотношением йр -- 2 е 1 да.При приближении рабочей поверхности к детали, вызываемым эксцентриситетом е, происходит смещение этой поверхности в осевом направлении. Перемещение рабочей поверхности ролика на шаг О за каждый оборот приводит к увеличению производительности процесса, так как дает прирост к перемещению, создаваемому подачей 5, ограниченной величиной радиуса , образующей торовой поверхности, а также повышает качество обработанной поверхности за счет увеличения эффекта выглажцвания.Изобретение относится к области механической обработки и может быть применено для поверхностного упрочения металлических изделий., ф. Гаврикова Техред 3. Н. Тараненко Корректор Л. А. Царькова Рсдакто наказ 1836(2 Изд. Ме 771 Тираж 473 Подпис ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров ССМосква, Ж, Раушская наб., д. 45 Типография, пр. Сапунова тарное вращение вокруг оси, параллельно смещенной относительно его геометрической оси, с одновременным возвратно-поступательным перемещением вдоль оси вращения, причем планетарное и поступательное движения ролика кинематически связаны между собой и противоположны по знаку относительно обрабатываемой поверхности.
СмотретьЗаявка
1304904
Е. Г. Коновалов, В. А. Сидоренко, Г. Ф. Шатуров Физико технический институт Белорусской ССР
МПК / Метки
МПК: B24B 39/04
Метки: i-l"«-l, itha, ji_, иг, обкатб1вания, роликом1, торовым, чг(т, ьдвлуо
Опубликовано: 01.01.1971
