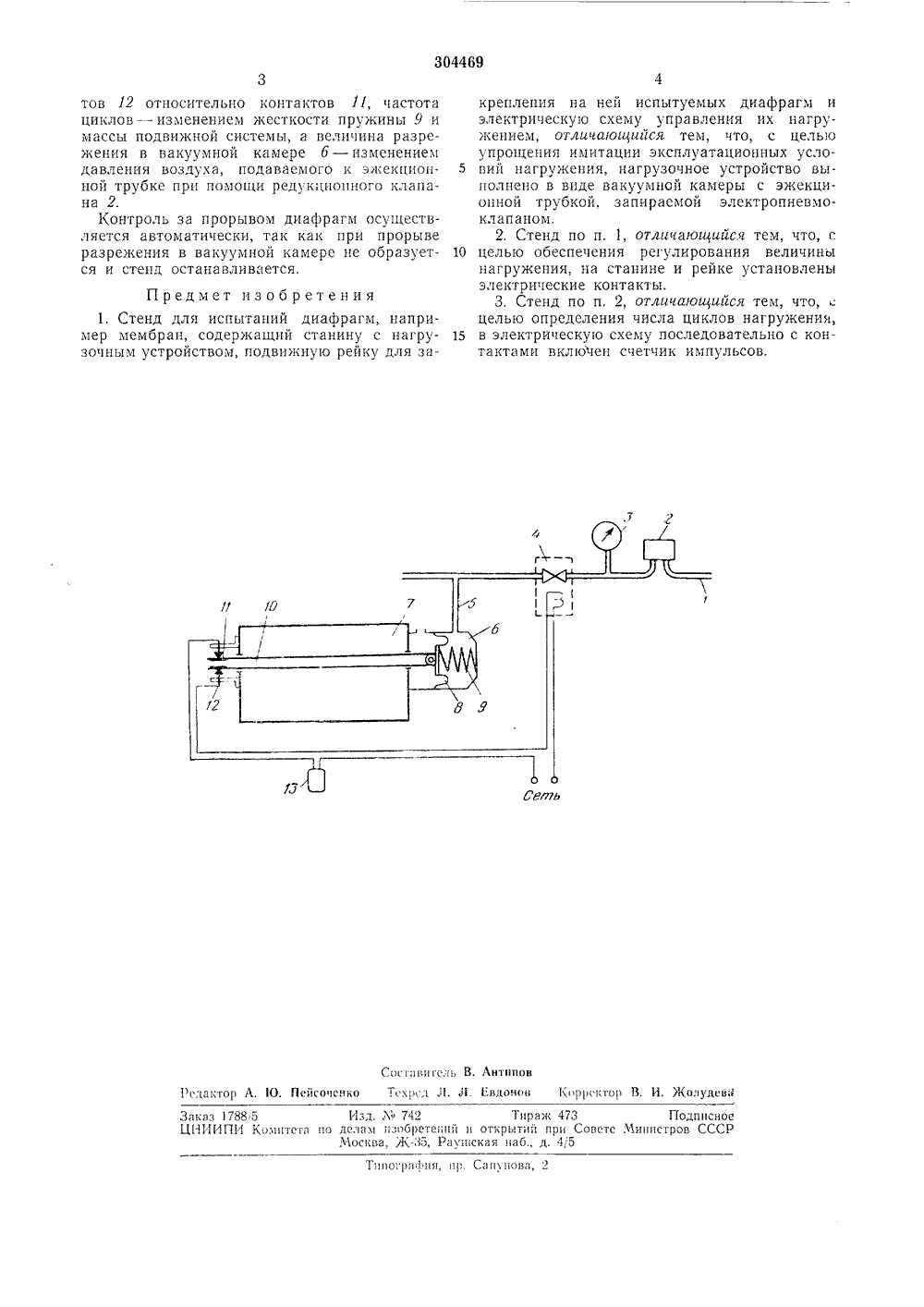

304469 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских СоциалистическихРеспублик Зависимое от авт. свидетельства-43684 24 МПК 27/00 Комитет по дела аобретен ткрыти хДК 620,162,4(0 тспь то 17 ри Совете Минно аппя 28 Л 1.197 Авторыизобретения Л. Готхарт, А. В. Козло Заявител ТЕНД ДЛЯ ИСПЫТАНИЙ ДИАФРАГМ 2 Заявлено 23.Ч,1968 ( с присоединением заявки ПриоритетОпубликовано 25.Ч.1971, Дата опубликования оп Изобретение предназначено для испытании диафрагм, мембран, сильфонов в условиях нагружения, эквивалентных эксплуатационным.Известны стенды для испытаний диафрагм, например мембран, содержащие станину с нагрузочным устройством, подвижную рейку для закрепления на ней диафрагм и электрическую схему управления их нагружением. Однако такие стенды имеют сложный механизм нагружения, имитирующий эксплуатационные условия.Предлагаемый стенд позволяет упростить имитацию эксплуатационных условий пагружения. Это достигается тем, что нагрузочное устройство выполнено в виде вакуумной камеры с эжекционной трубкой, разрежение в которой создается за счет подачи сжатого воздуха через электропневмоклапан.Для обеспечения регулирования величины нагружения на станине и рейке установлены электрические контакты,С целью определения числа циклов нагружения в электрическую схему последовательно с контактами включен счетчик импульсов.На чертеже показан описываемый стенд, продольный разрез.Трубопровод 1, идущий от любого источника сжатого воздуха, соединен с редукционным клапаном 2 и манометром 3, На трубопроводе установлен элект ропневмоклапан 4, откры. Конторович и В. А, Цвиркунов вающийся при подаче па него напряжения.К трубопроводу подведена эжекционная трубка 5, соединенная с вакуумной камерой б корпуса регулятора 7. Камера б отделена от ат мосферы испытуемой диафрагмой 8, нагруженной пружиной 9. С центром диафрагмы связана подвижная рейка 10, имеющая контакт 11, с которым могут соприкасаться контакты 12, установленные на станине. Контак ты 11 и 12 включены в цепь управления электропневмоклапаном 4. В эту же цепь включен счетчик 18 импульсов, автоматически подсчитывающий количество циклов нагружения.В случае испытания нескольких диафрагм они 15 устанавливаются в один блок, который крепится к неподвижной рейке.Когда электрическая цепь электропнсвмоклапана 4 замкнута контактами 11 и 12, клапан открыт, и истечение воздуха через трубо провод 1 создает в вакуумнои камере б разрежение, под действием которого диафрагма 8 перемещается, сжимая пружину 9. При этом контакты 11 и 12 размыкаются, электропневмоклапан закрывается, и разрежение исче зает.Под действием пружины 9 диафрагма перемещается в обратную сторону до замыкания контактов 11 и 12, и цикл повторяется.Амплитуда циклических деформаций регу лируется изменением расположения контак304469 елъ Сос са ви сепв В. Аитипов 1 едактор А. 1 О. Пейсоиеико Текрсд Л, Л. Гвдоиов Корректор В. И. )КоаудеваЗаказ 17885 Изд. М 742 Тираж 473 Подписное ЦНИИПИ Комитета по делам побретепий и открытий при Совете Министров СССР Москва, Ж, Рауиская пао., д. 4 5Типография, пр. Сапунова, о тов 12 относительно контактов 11, частота циклов - изменением жесткости пружины 9 и массы подвижной системы, а величина разрежения в вакуумной камере б - изменением давления воздуха, подаваемого и эжекционной трубке при помощи редукционного клапана 2.Контроль за прорывом диафрагм осуществляется автоматически, так как при прорыве разрежения в вакуумной камере не образуется и стенд останавливается. Предмет изобретения1. Стенд для испытаний диафрагм, например мембран, содержащий станину с нагрузочным устройством, подвигну о рейку для закрепления на ней испытуемых диафрагм и электрическую схему управления их нагружением, отличающиися тем, что, с целью упрощения имитации эксплуатационных усло вий нагружения, нагрузочное устройство вы.полюсно в виде вакуумной камеры с эжекциоп ной трубкой, запираемой электропневмоклапаном.2. Стенд по п, 1, отличающийся тем, что, с 10 целью обеспечения регулирования величинынагружения, на станине и рейке установлены электрические контакты.3, Стенд по п, 2, отличающийся тем, что,целью определения числа циклов нагружения, 15 в электрическую схему последовательно с контактами включен счетчик импульсов.
