304067

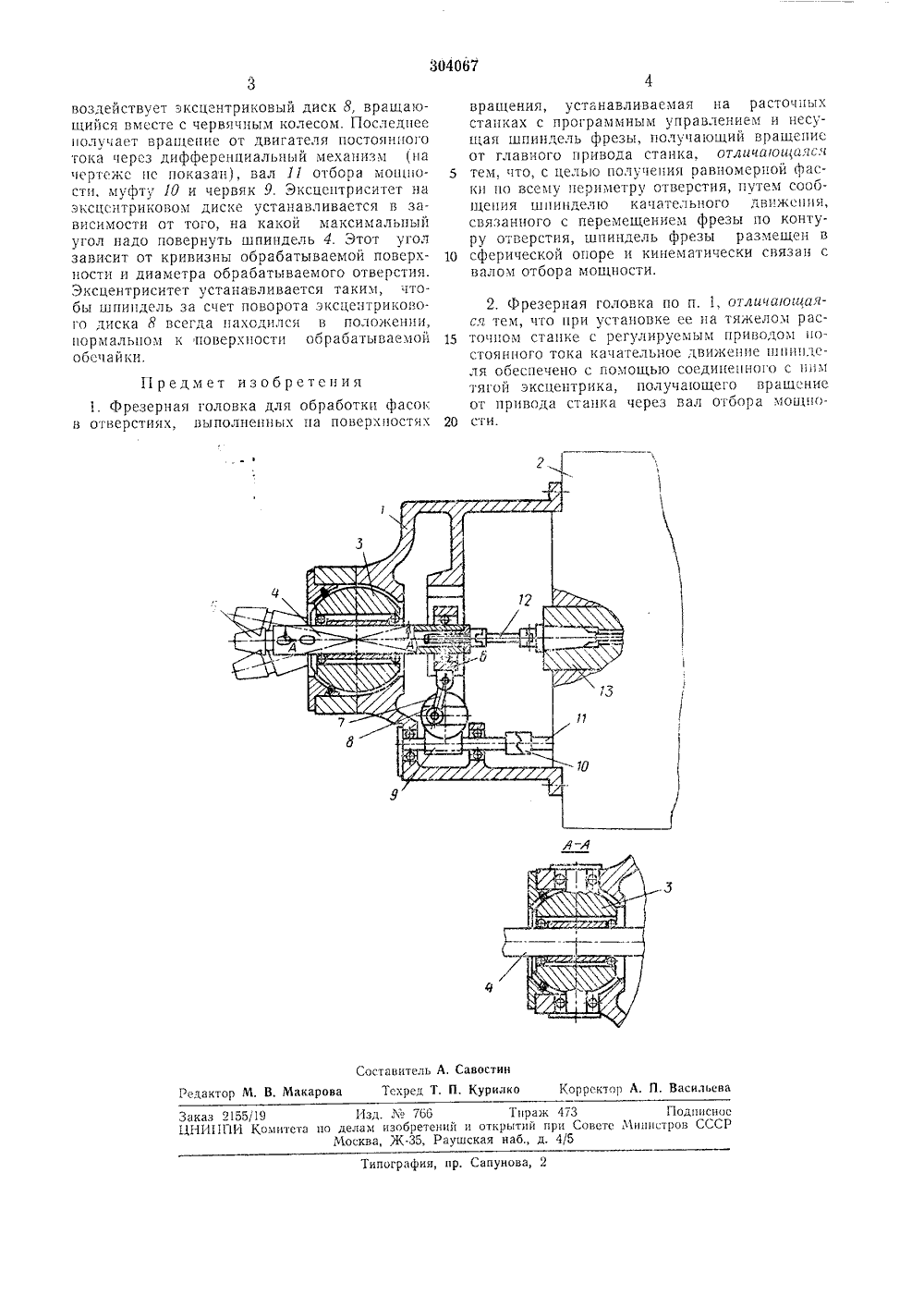

ЗО 4 ОЬУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 16.71,1 с присоединение М 1345403/25-8) МНК В 23 с 3/О аявкииоритет бликовано 25 Лта опубликован Комитет по делам зобретеиий и открытий при Совете Миииетров СССРДК 621.914,4(088.8 71. Бюллетень17 описания 28 Х 11.1971 еью у ц Ф с м ц" 1с Авторызобретения Г. И. Жевеле Л. Е. Крайтм аявител РЕЗЕРНАЯ ГОЛОВКА т раст посто деля оним ние от тбора чном тного еспетягой регущртеже показана предлон ная голо Изобретение относится к механической обработке резанием и может быть использовано в станках для фрезерования фасок в боковых отверстиях на цилиндрических обечайках, например, паровых котлов,Известна фрезерная головка для обработки фасок в отверстиях, выполненных на поверхностях вращения, устанавливаемая на расточных станках с программным управлением и несущая шпиндель фрезы, получающий вращение от главного привода станка.Для обработки фасок под сварку в боковых отверстиях цилиндрических обечаек паровых котлов в настоящее время используются тяжелые расточные станки с программным управлением. Снятие фасок осуществляется конической фрезой, ось которой остается параллельной оси отверстия обечайки.Вследствие кривизны поверхности обечайки размеры фаски в различных местах отверстия получаются разменными, что приводит к колебаниям размеров сварного шва и ухудшению его качества.С целью получения равномерной фаски по всему периметру отверстия в предложенной фрезерной головке шпинделю фрезы, размещенному в сферической опоре, сообщено связанное с перемещением фрезы по контуру отверстия качательное движение, обеспечиваемое посредством кинематической связи шпинделя с валом отбора мощности. При установке фрезерной головки на тяжело станке с регулируемым приводом тока качательное движение шпин чена с помощью соединенного с эксцентрика, получающего враще лируемого двигателя через вал о ности.На че се ка.10 Головка смонтирована в корпусе 1, установленном на планшайбе 2 расточного станка. В корпусе на подшипниках установлен поворотный вкладыш д, в котором размещен качающийся шпиндель 4 с инструментом (фрезой) 15 5. На другом конце шпинделя на подшипниках установлен камень 6, скользящий в направляющих корпуса 1, Тягой 7 камень соединен с эксцентриковым диском 8, который жестко соединен с червячным колесом, нахо дящимся в зацеплении с червяком 9. Последний получает вращение через муфту 10 и вал 11 отбора мощности от привода ползуна план- шайбы 2. Шпиндель 4 получает вращение через карданный вал 12 от шпинделя 13 расточного станка.При обработке фаски отверстия в цилиндрической обечайке фреза 5 перемещается по контуру отверстия путем перемещения по трем координатам по программе, заданной станку, 30 Одновременно шпиндель 4 постепенно поворачивается под действием тяги 7, на которую304067 Составитель А. Савостиндактор М, В, Макарова Техред Т, П. Курилко Коррсктор А. П. Васильева аказ 2155/19 Изд. М 760 Тираж 473 ПодписноеЦНИ 11 Г 1 И Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 45 фия, пр. Сапунова ип воздействует эксцентриковый диск 8, вращаюн 1 ийся вместе с червячным колесом. Последнее получает вращение от двигателя постояшюго тока 1 ерсз дифференциальеый механизм на чертеже нс показан), вал 11 отбора мощности, муфту 10 и червяк 9. Эксцентриситет на эксцснтриковом диске устанавливается в зависимости от того, на какой максимальный угол надо повернуть шпиндель 4. Этот угол зависит от кривизны обрабатываемой поверхности и диаметра обрабатываемого отверстия. Зксцентриситет устанавливается таким, чтобы шпиндель за счет поворота эксцентрикового диска Я всегда находился в положешш, нормальном к поверхности обрабатываемой обсчайки. Предмет изобретения1. Фрезерная головка для обработки фасон в отверстиях, выполненных на поверхностях вращения, устанавливаемая на ра сточных станках с программным управлением и несущая шпиндель фрезы, получа 1 ощий вращение от главного привода станка, отлгяа 1 ои;иягч 5 тем, что, с целью получения равномер 1 гой фаски по всему периметру отверстия, путем сообщения шпинделю качательного движения, связанного с перемещением фрезы по контуру отверстия, шпиндель фрезы размещен в 10 сферической опоре и кинематически связан свалом отбора мощности. 2. Фрезерная головка по п. 1, отличаю 114 аяся тем, что при установке ее на тяжелом рас точном станке с регулируемым приводом постоянного тока качательное движение шпинделя обеспечено с помощью соединенного с ннм тягой эксцентрика, получающего вращение ог привода станка через вал отбора мощно сти.
