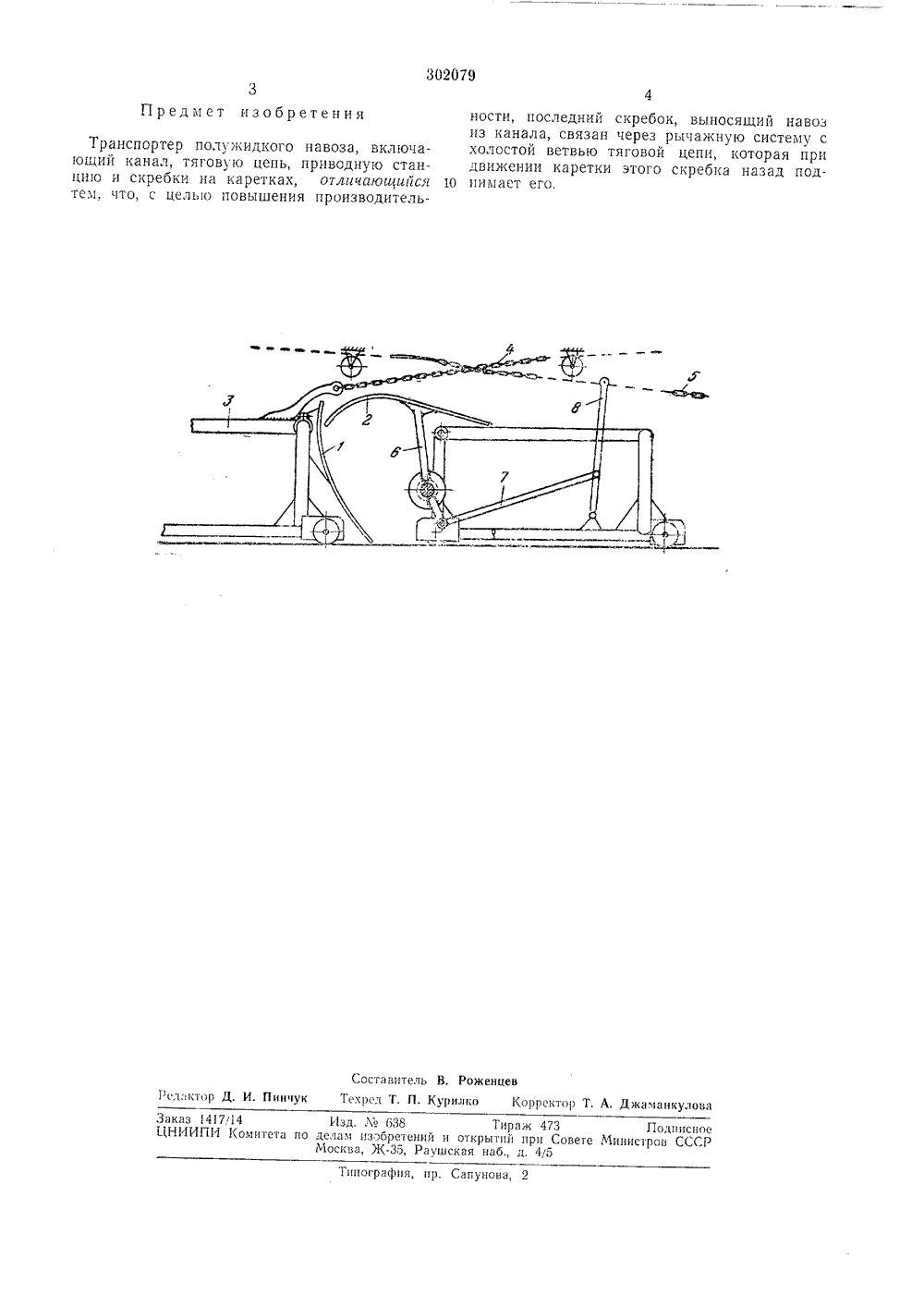

Транспортер полужидкого навозавсисо: осн.: япйтг1тгш; 1,;: ; г; е”; шбиблиотека

Номер патента: 137391

Опубликовано: 01.01.1961

Авторы: Вараксина, Гликберг, Левонтин, Лисновский, Орлеанский, Платонов, Почтман, Сахарный, Суббота, Шефтель

МПК: B21L 17/00, B65G 17/48

Метки: разборной, сборки, сварки, скребков, тяговой, цепи

...для скребков и поддерживающие каретки 9. Каретки своими роликами 10 опираются на шлифованную плоскость 11. Плоскость 12, по которой перекатываются ролики 18, предохраняет от провисания сбегающую ветвь цепи.На раме 1 установлены кассеты 14, 15, 1 б, 17 и 18. Кассеты 14 и 15 служат для приема и выдачи нижних коробочек скребка, 1 б - для планки, а 17 и 18 - для верхних коробочек скребка. На раме 8 установлены звездочки 19, 20, 21. На одном валу со звездочкой 4 установлена звездочка 22, которая цепью 23 соединена со звездочкой 21. Нижняя коробочка 24 опирается на два отсекателя 25. Связь между отсекателями 25 и 2 б осуществляется посредством шестерен. Приводом отсека137391теля 25 служит гидроцилиндр 27. Цепь 28 перемещается по кареткам 8 и...

Номер патента: 1031855

Опубликовано: 30.07.1983

Авторы: Алексеенко, Бабенко, Линицкий, Перский, Рабинович, Солопий, Хорин, Чуканов, Шуренков, Эйдерман

МПК: B65G 19/18

Метки: выравнивания, звеньев, конвейера, круглозвенных, положения, скребкового, тяговых, цепей

...на нихскребками поперечную траверсу, установленную на боковинах рамы, снабжено установленной на днище рамы направляющей,средняя часть которой выполнена с рабочей поверхностью, параллельной днищу рамы, а концевые части - со скосами в сторону днища, при этом поперечная траверса установлена над направляющей на расстоянии не менее двух шагов тяговой цепиот начала рабочей поверхности направляющей по ходу движения цепи.Кроме того, рабочая поверхность направляющей имеет, высоту с возможностьюобразования зазора между днищем рамы ивертикально расположенным звеном цепипри размещении скребка на поверхности направляющей.На фиг. 1 изображено устройство, продольный разрез, общий вид; на фиг. 2 -разрез А - А на фиг. 1; на фиг. 3 - узел1 на фиг....

Номер патента: 1004057

Опубликовано: 15.03.1983

Авторы: Ивасюк, Тараненко, Федорущенко, Юдин

МПК: B23K 37/04

Метки: автомат, звеньями, сборки, сварки, скребков, цепи

...19 и шибера 10,Механизм фиксации выполнен в видесмонтированной на основании 1 каретки 19,40установленной с возможностью перемещения в направлении, перпендикулярном продольной оси механизма 5 шаговой подачицепи, и установленных на каретке клещевого захвата звена цепи, содержащего подпружиненные двуплечие рычаги 23, а также подпружиненных упоров 21, В каретке19 выполнен паз, перпендикулярный продольной оси механизма 5 шаговой подачицепи, а в пазу смонтирован шибер 10, оснащенный расположенными на одном его кон- фце кулачками 17 для подпружиненных упоров 21 и расположенными на другом его конце кулачками 18, установленными с возможностью взаимодействия с клещевым захватом. Автомат для сборки и сварки скребков со звеньями цепи работает...

Номер патента: 1261860

Опубликовано: 07.10.1986

Авторы: Макатур, Шкурский

МПК: B65G 17/42

Метки: ковшей, конвейера, крепления, круглозвенным, тяговым, узел, цепям

...включает захват 1, выполненный в верхней своей части с Ч-образной выемкой 2, образованной прямолинейным 3 и криволинейными 4 участками, повторяющими контур вертикального звена 5 цепи. Захват 1 в нижней части выполнен с П-образным пазом 6, который взаимодействует с поперечиной , выполненной с опорной 8 и центрирующими 9 плоскостями для фиксированной установки захвата 1. Торцы поперечины 7 выполнены с выстпами 10 для установки П-образного запирающего элемента 11 с нижней 12 и верхней 13 полками и перемычки 14 между ними. Запирающий элемент 11 фиксируется на поперечине 7 фиксирующим болтом 15 и выполнен с пластиной-рыхлителем 16, предназначенной для рыхления и подачи транспортируемого материала в зону перемещения ковшей и...

Номер патента: 268984

Опубликовано: 01.01.1970

Авторы: Булюбаш, Иванов, Красильщиков, Лейкин

МПК: B65G 19/20

Метки: вильчатая, тяговая, цепь

...возможности сборки и разборки цепи в звене предусмотрен паз 7 для размещения выступающей из валика части штифта. На наружной поверхности вилки звена выполнены цилиндрические выступы 8 и 9 с цилиндрическими поверхностями 10 и 11, концентричные отвер стию под соединительный валик, причем радиус цилиндрических поверхностей 10 и 11 равен радиусу цилиндрических поверхностей 12 и 13 звена, Скребки 14 выполнены заодно целое с валиком и устанавливаются на цепи 10 в шахматном порядке. Валик, в свою очередь,выполнен заодно целое с вильчатым держателем 15, а паз 1 б, которого вставляется скребок необходимой формы, фиксируемый шплинтом 17. Для конвейеров с коробами большой 15 ширины применяется двухрядная вильчатаяцепь, скребки в этой цепи...
