Шаблон для поддува сырых ездовых камер

Номер патента: 444689

Опубликовано: 30.09.1974

Авторы: Иванов, Коренчиков, Миланов, Федоров

МПК: B29H 15/00

Метки: ездовых, камер, поддува, сырых, шаблон

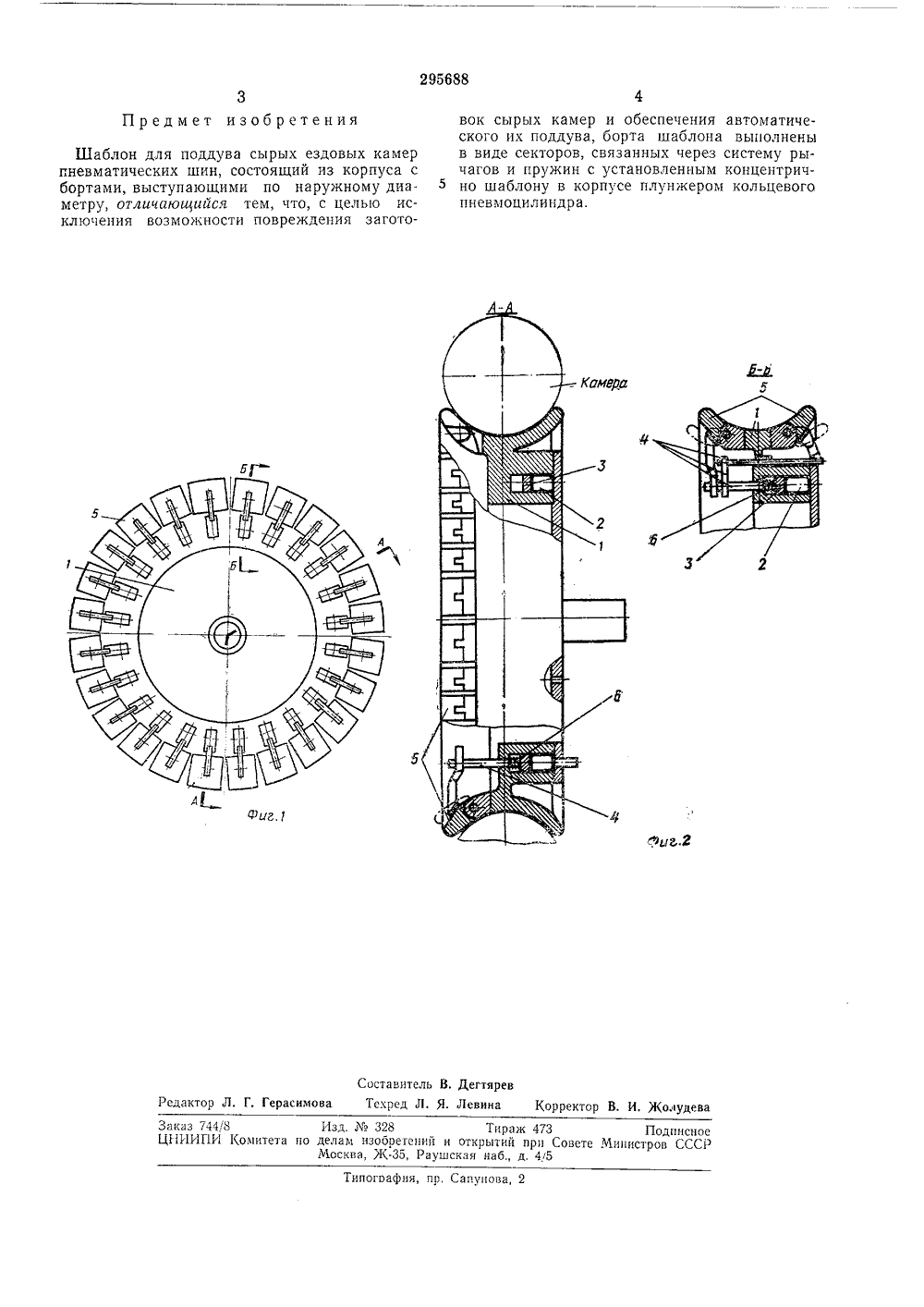

...неподвижный 1 и подвижный 2 полушаблоны. Подвижный полушаблон 2 образован приводными секторами 3, между которыми установлены шарнирно закрепленные на неподвижном полушаблоне промежуточные сектора 4 с противовесами 5. Сектора 3 связаны регулируемыми по длине рычагами б с пневмоцилиндром 7, жестко смонтированным в центре шаблона.Работает шаблон следующим образом.При включении пневмоцилиндра 7 привод ные сектора 3 посредством рычагов б сводятся к центру шаблона и под действием противовесов 5 осуществляется поворот к центру ; ро ежуточных секторов 4. При этом боковые грани приводных секторов 3, выполненные ко ническими и с наклоном к торцовой плоскостишаблона, служат направляющими для промежуточных секторов. После этого камера 8...

Номер патента: 910456

Опубликовано: 07.03.1982

Автор: Моткин

МПК: B29H 15/00

Метки: вентиля, герметизации, ездовой, заготовки, камеры

...в корпусевозвратных пружинНа фиг. 1 изображено устройство,общий вид; на фиг. 2 - шаблон загрузчика; на фиг, 3 - механизм для поддува камер и герметизации вентиля,Устройство содержит смонтирован ные на основании на поворотной стой 35ке 1 шаблоны 2 для заготовок камер3 и шаблон 4 загрузчика . На шаблоне4 установлен механизм 5 для поддувакамер 3 и герметизации вентиля 6, выполненный в виде установленных в корпусе 7 полэуна 8 с приводом 9 еговозвратно-поступательного перемещенияв виде установленных на шаблонах 2упоров 10 для взаимодействия с ползуном 8 и смонтированных в корпусе 7возвратных пружин 11, В корпусе 7выполнены каналы 12 для подачи герметиэирующей вентиль 6 массы и дляподачи сжатого воздуха, а также канал13 для выхода...

Номер патента: 863402

Опубликовано: 15.09.1981

Авторы: Кумсиева, Латышкин, Петраков, Тимошенков

МПК: B29H 15/00

Метки: камер, пневматических, сырых, формования, шин

...нижний кольцевые формующие элементы снаб жены втулками, взаимодействующимис вертикальной направляющей штангой,и гайками, взаимодействующими с ходовым винтом.На чертеже изображено предлагаемое устройство.Устройство для формования сырыхкамер пневматических шин содержитстационарно установленный средний по"лый элемент 1 и аксиально подвижные 5 Оотносительно его и друг друга, нижний2 и верхний 3 кольцевые формующиеэлементы с ограничивающими деформацию камеры криволинейными поверхностями 4 и 5.55Средний элемент 1 выполнен в видетрубы, взаимодействующей с центральниии отверстиями верхнего 3 и нижнего 42 кольцевых формующихэлементов, и имеет паз б для прохода вентиля камеры и выполненную по радиусу. Формующую кольцевую канавку 7. Нижний 2 и...

Номер патента: 564501

Опубликовано: 05.07.1977

Автор: Жальнеравичюс

МПК: F27B 7/20

Метки: камеру, попадания, предотвращения, пыльную, сырья

...камеру.Устройство содержит торцовую шайбу 1, рядом с которой над отверстиями 2 в корпусе печи 3 по периметру крепятся колпаки 4 с боковыми окнами 5, В зоне отверстий 2, во внутренней части пыльной камеры 6, установлена воронка 7 с течкой 8, закрытой затвором 9, В зоне движения рычага 10 затвора 9 смонтирован отключающий прибор, например, концевой выключатель 11. Под затвором 8 установлена приемная воронка 12 с отводящим трубопроводом 13.При повышении слоя сырья в печи 3 выше уровня боковых окон 5 колпаков 4 сырье переливаетси в них и через отверстия 2 попадает в воронку 7 и по течке 8 попадает в затвор 9. При этом затвор 9 открывается и рычаг 10 действует на отключающий прибор, например концевой выключатель 11, который отключает...

Номер патента: 958130

Опубликовано: 15.09.1982

Авторы: Латышкин, Петраков, Тимошенков

МПК: B29H 15/00

Метки: камер, пневматических, сырых, формования, шин

...поверхностями 4 и 5.Средний элемент 1 выполнен в виде40 трубы, взаимодействующей с центральными отверстиями верхнего и нижнего кольцевых формующих элементов 3 и 2, и имеет паз 6 для прохода вентиля камеры и выполненную по радиусу формующую кольцевую канавку 7. Средний45 элемент 1 снабжен взаимодействующей с пазом 6 для прохода вентиля камеры планкой 8 с формующей кольцевой канавкой 9, имеющей вогнутое поперечное сечение, выполненное по радиусу, соответствующему радиусу поперечного сечения формующей кольцевой канавки среднего элемента,7.Нижний и верхний кольцевые формуюцие элементы 2 и 3 имеют выполненные за одно целое с ними соответственно дополнительные формующие элементы 10 и 11. Последние выполнены 30 4с криволинейными...
