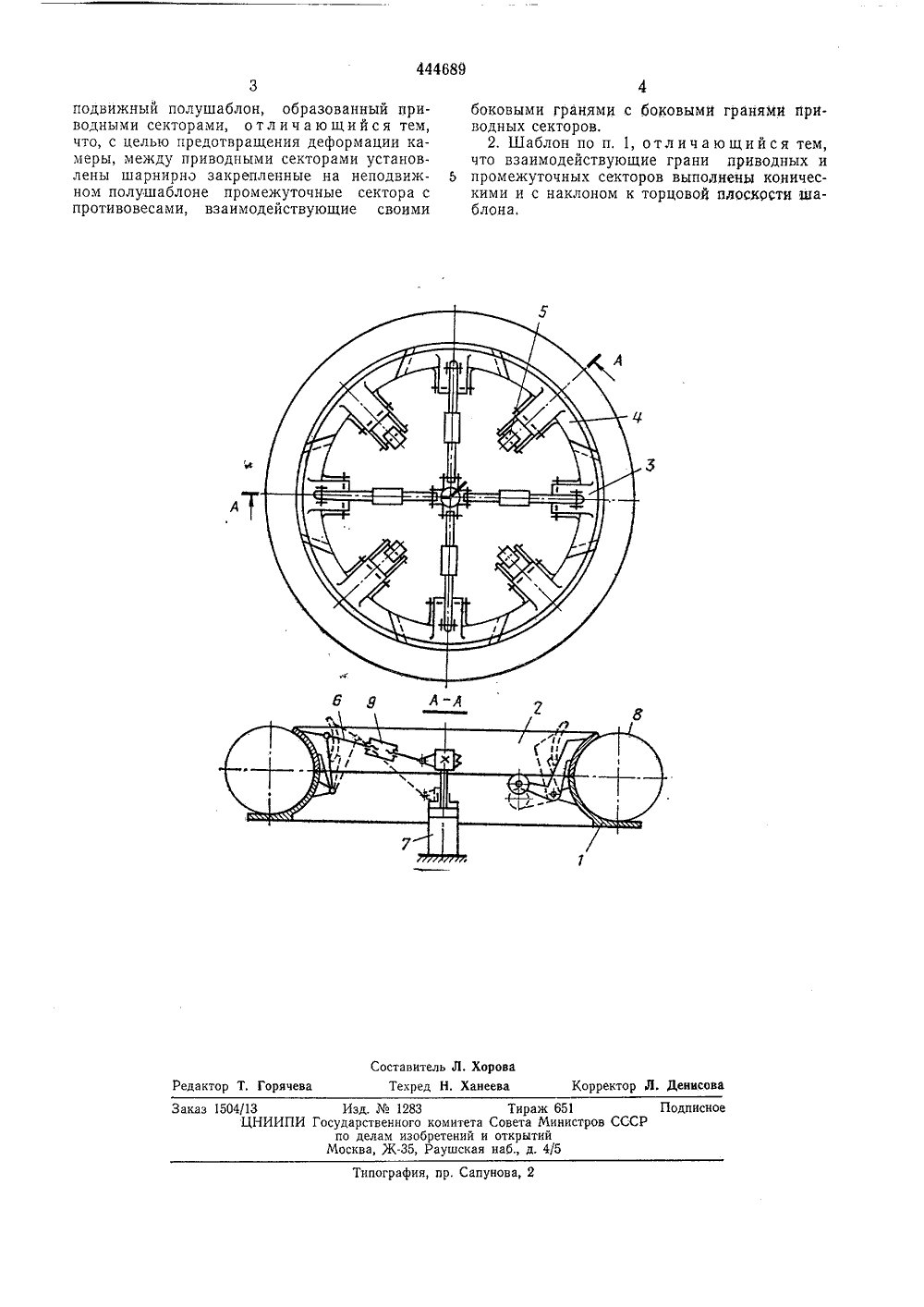

Шаблон для поддува сырых ездовых камер

Номер патента: 498180

Опубликовано: 05.01.1976

Авторы: Симченко, Титов

МПК: B29H 17/16

Метки: барабан, конструкции, пневматических, покрышек, радиальной, формования, шин

...радиально подвижных секторов 11, связанных с пневматическими камерами 6 и 7. На открытых торцах секторов 11, имеющих шпоночный паз 12 15 и канавку 13 под борта покрышки, прикреплена винтами 14 планка 15 с фигурными выступами 16, 17 на боковых сторонах, взаимодействующими с аналогичными выступами соседних планок 15.20 Шпонки 18 и 19 прикреплены к фланцам 2и 3 и предотвращают их взаимный поворот относительно вала 20, благодаря тому, что шпонка 18 входит в паз 21, а шпанка 19 входит в пазы 21 и 22. Подвижные сектора 11 25 связаны между собой резиновыми кольцами23.Барабан м.После ус 10 вканавки 13 б и 7 30 подается во камерсектора 11 совершают радиальное перемещение по кольцам 4 и 5, скользя своими пазами 12 относительно направляющих шпонок...

Номер патента: 887253

Опубликовано: 07.12.1981

Авторы: Марамыгин, Хомяков

МПК: B29H 17/16

Метки: барабан, пневматических, покрышек, сборки, шин

...ввиде рычагов 3, связанных шарнирами 4 срадиально раздвижными секторами и сустановленными на приводном валу 1 аксиально подвижными кольцевыми ползунами 5, соединенными посредством пальцев 6 с приводом их перемещения в видетяги 7, расположенной внутри приводногозала 1,Барабан снабжен смонтированными наприводном валу 1 дисками 8 с выполненными в них радиальными пазами, на которых закреплены радиально раздвижныесекторы 2, установленными в радиальныхпазах дополнительными ползунами 9 и 10и продольными рычагами 11, одними концами шарнирно связанными с кольцевымиползунами 5, а другими - с ползунамии .10.Рычаги 3 выполнены криволинейнымис кривизной, соответствующей радиусу окружности разжатого барабана. Рычаги 3шарнирно связаны с...

Номер патента: 1309339

Опубликовано: 07.05.1987

Авторы: Демин, Лошаков, Филатов, Юрченков

МПК: B23Q 1/28, H05K 7/14

Метки: крепления

...в левом и правом исполнении,что обеспечивается соответствующим расположением втулок 8 относительно 6шестерни 11.Работа устройства для крепления при использовании его для закрепления радиоэлектронного блока в стойке происходит следующим образом. 2Радиоэлектронный блок 17 по направляющим выступам 2 корпусов 1 устройств крепления перемещают внутрь стойки 18 и поворачивают рукоятки таким образом, чтобы плечи 15 рычагов 5 поворачивалиь в сторону поверхности 16 блока 1. При повороте рукоятки 7 вал 6 также поворачивается и осуществляет поворот вокруг его собственной геометрической оси шестерни 11, которая синхронно без обкатки производит поворот находящихся в зацеплении с ней зубчатых секторов 10, жестко соединенных с соответствующими...

Номер патента: 1391643

Опубликовано: 30.04.1988

Авторы: Гзарян, Головин, Кужекин, Яролян

МПК: A61F 2/60

Метки: голеностопный, узел

...так, что образуют 25 с вертикальной осью адаптера 3 в сагиттальной плоскости спереди угол с вершиной в центре вращения гилиндрио ческого шарнира 2 от О до 183 , а сзади угол от О до 1 О+ 3 . Опорная 3 О часть 4 вкладыша также имеет конические выступы 7, расположенные напротив отверстий, выполненных в сводообразующей части 5 вкладьппа.Голеностопный узел функционирует следующим образом.35Установку голеностопного узла в протез производят с помощью присоединения голенной части протеза нижней конечности к адаптеру 3. При наступаО нии протезированной конечности наопору происходит соприкосновение пятки с поверхностью и подошвенное сгибание стопы 1 в цилиндрическом голеностопном шарнире 2 благодаря наличию подвижности адаптера 3 в нем и...

Номер патента: 1761494

Опубликовано: 15.09.1992

Авторы: Агарков, Борзенко, Столяр, Хаит

МПК: B28B 7/22

Метки: бетонных, смесей

...э цевочные секторы механизма распалубки и направляющие подмостей - конечными выключателями, контактирующими с линейками боковых щиток и штоками боковых упоров.На фиг.1 изображен общий вид устройства; на фиг.2 - вид А на фиг.1. Устройство для изготовления изделий из бетонных смесей состоит из поддона 1, торцовых щитов 2, боковых щитов 3 с шарнирами 4, механизма распалубки 5 с приводом 6, расположенным стационарно и ведущими цевочными звездочками 7, которые взаимодействуют с цевочными секторами 8, Цевочные секторы 8 в верхней и нижней частях снабжены регулировочными механизмами, например, винтовыми 9 и соединительными элементами 10. Регулировочные механизмы 9 и соединительные элементы 10 прикреплены к стойкам 11 подмостей для...
