Модулятор ширины прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

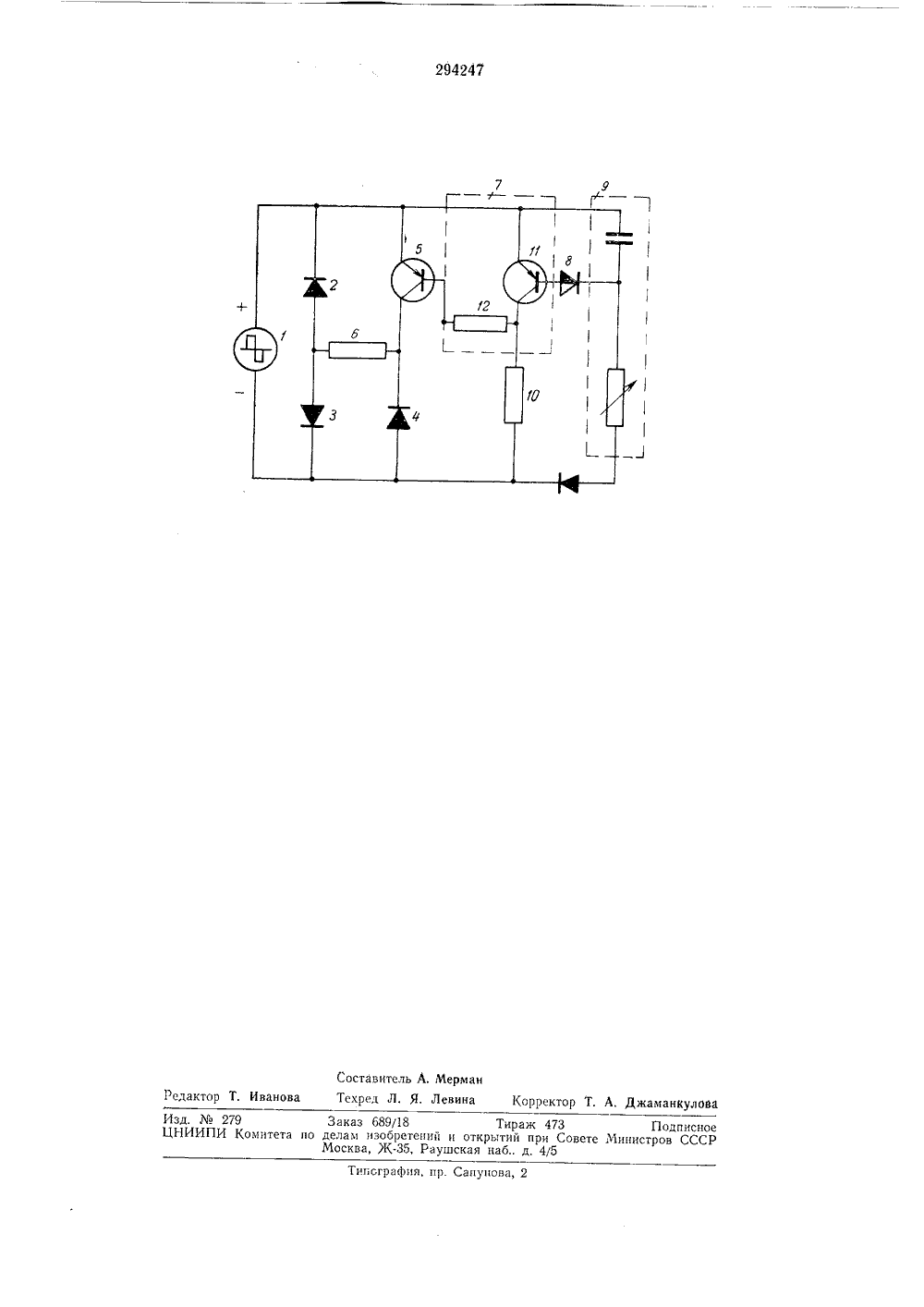

О П И С А Н И Е 294247ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистинсских РеспуСлккависимое от авт. свидетельствааявлсно 16,71.1969 (Юв 1339639/26-9 1 ПК Н 031 с 7/02 исоединением заявки Ме Комитет по делам зобретений и открытийиоритет УДК 621.376.54(088,8) Опубликовано 26,1.1 Дата опубликования 1. Бюллетень Лвписания 19.111.197 при Совете птинистра СССРАвторыизобретсттт А. Н. Милях, Р. П. Карташов и Б. К. ЖарскийИнститут электродинамики АН Украинской ССР аявитель я ШИРИНЫ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ ДУЛ ста. транзисторный ключ а, на. ягора, каскад 7 управления ра-лей тлй элемент 8, времязадаюагрузку 10 модулятора, Каскад занзпсторе 11 с резистором 12 ар а. мительпого мо гпзк 6 мо р; богой моста, р щю цсть 9 и т 7 сооран на т в цепи коллект зедмст изооретения Изобретение относится к электронно-импульсной технике и предназначено для регулирования ширины импульсов (при заданной ча. стоте) ст со до О.Известны модуляторы ширины прямоугольных импульсов, содержащие генератор прямоутольных импульсов. выпрямительный мост, времязадающую цепь и цепь срыва.Цель изобретения - расширение диапазона регулирования скважности и упрощение схемы.Для этого в предлагаемом модуляторе входные прямоугольные импульсы поданы одновременно на выпрямительный мост, на каскад управления работой моста и времязадающую цепь, при этом в одном из плеч выпрямительюго моста включен ключ на транзисторе, база которого через резистор соединена с коллектором транзистора каскада управления, а база транзистора каскада управления соединена с времязадающей цепью через элемент с релейной характеристикой (например, динистор).На чертеже изображена функциональная схема предлагаемого модуля гора.Модулятор содержит генератор 1 прямоугольных импульсов, элементы 2, 3 и 4 выпряМодулятор шпртшы пряхтоугольнтях импуль.сов, содержащий выпрямптельный мост, времязадающую цепь и каскад управления работой моста, ог,тпчаюпртуся тем, что, с целью 15 расширения диапазона реглпрованпя скважкости и упрощен;тя схемы, входные прямогольные импульсы поданы одновременно на вьитряхтптельный мосг, на каскад управления раоотой мосга и времязадающую цепь, при 20 этом в одном из плеч выпрямптельпого моставключен ключ на транзисторе, база которого через резистор соединена с коллектором каскада управления, а база транзистора каскада управлен я соединена с времязадающей цепью 25 через элемент с релейной характеристикой (наприер, дпнистор).294247 Составитель А, МерманРедактор Т. Иванова Техред Л. Я. Левина Корректор Т, А. Джаманкул ипография, пр. Сапуно Изд Мо 29 Заказ 689/18 Тираж 473 ЦНИИПИ Комитета по делам изобретений и открытий при Сове Москва, Ж, Раушская наб,. д. 4/5
СмотретьЗаявка
1339539
А. Н. Мил Р. П. Карташов, Б. К. Жарский Институт электродинамики Украинской ССР
МПК / Метки
МПК: H03K 7/02
Метки: импульсов, модулятор, прямоугольных, ширины
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-294247-modulyator-shiriny-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Модулятор ширины прямоугольных импульсов</a>
